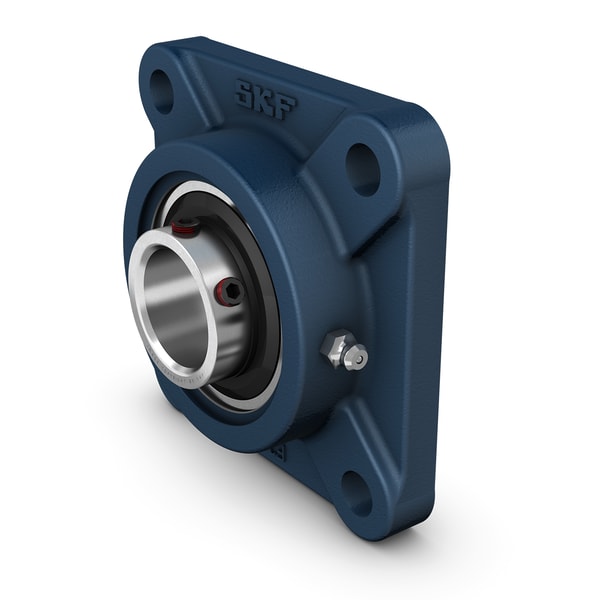

UCF309+Q1

Date tehnice produs

UCF309 - Square flanged ball bearing unit cu set screw locking, carcasă din fontă, JIS

Unitate de rulment cu flanșă pătrată cu blocare prin șurub, carcasă din fontă, JIS Aceste unități de rulment cu flanșă pătrată sunt conforme cu Standardele Industriale Japoneze (JIS). Ele constau dintr-un rulment insertat, cu un inel interior extins și blocare prin șurub, și sunt adecvate pentru aplicații în care direcția de rotație este constantă sau alternativă. Rulmentul este montat într-o carcasă din fontă, care poate fi înșurubată pe peretele sau cadrul mașinii. Unitățile de rulment cu bile pot acomoda o aliniere inițială moderată, dar de obicei nu permit deplasarea axială.

Prezentare produs

Cod produs	UCF309
Tip produs	Square flanged ball bearing unit cu set screw locking, carcasă din fontă, JIS
Marcă

Dimensiuni detaliate

Diametru șurub de prindere	Diametru șurub de prindere	16 mm
Diametru arbore	Diametru arbore	45 mm
Lățime totală carcasă	Lățime totală carcasă	46 mm
Lățime totală	Lățime totală	60 mm
Distanța între centrele găurilor de șurub	Distanța între centrele găurilor de șurub	125 mm
Lățime rulment, totală	Lățime rulment, totală	57 mm

Dimensiuni detaliate

d	Diametru interior	45 mm
d₁	Diametru exterior of inel interior	≈ 63 mm
A	Lățime of housing	46 mm
A₁	Lățime flanșă	19 mm
B	Lățimea inelului interior	57 mm
B₄	Distanța de la fața laterală a dispozitivului de blocare la centrul filetului	10 mm
D_b1	Top external diameter	130 mm
J	Distanța între centrele găurilor de șurub	125 mm
L	Lungime totală	162 mm
N	Diametru gaură șurub de prindere	19 mm
s₁	Distanța de la fața laterală a dispozitivului de blocare la centrul pistei	35 mm
T	Overall width	60 mm
R_G	Carcasă thread for grease fitting	1/8-27 NPT
R₁	Poziție axială filet carcasă	30.5 mm
D_N	Diametru sferă cap gresor	6.589 mm
SW_N	Dimensiune cheie hexagonală pentru gresor	11.11 mm
G_N	Filet of grease fitting	1/8-27 NPT
