24122-BE-XL+FAG

Date tehnice FAG/Schaeffler

24122-BE-XL - Rulment oscilant cu role

Rulment oscilant cu role 241..-BE-XL, simetric, cu șaibă-bordură

d110 mmDiametru interior

D180 mmDiametru exterior

B69 mmLățime

C r530.000 NSarcină dinamică de bază, radială

C 0r750.000 NSarcină statică de bază, radială

n G3.350 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

eroare unghiulară statică și nealiniere

eroare unghiulară dinamică și nealiniere

Execuție	BE	Cu inel central cu buză liberă
Tip alezaj	Z	Cilindric
Colivie	JPB	Colivie din tablă de oțel
Joc radial intern	CN (Grupa N)	Joc intern normal
Relubrifiere	Standard

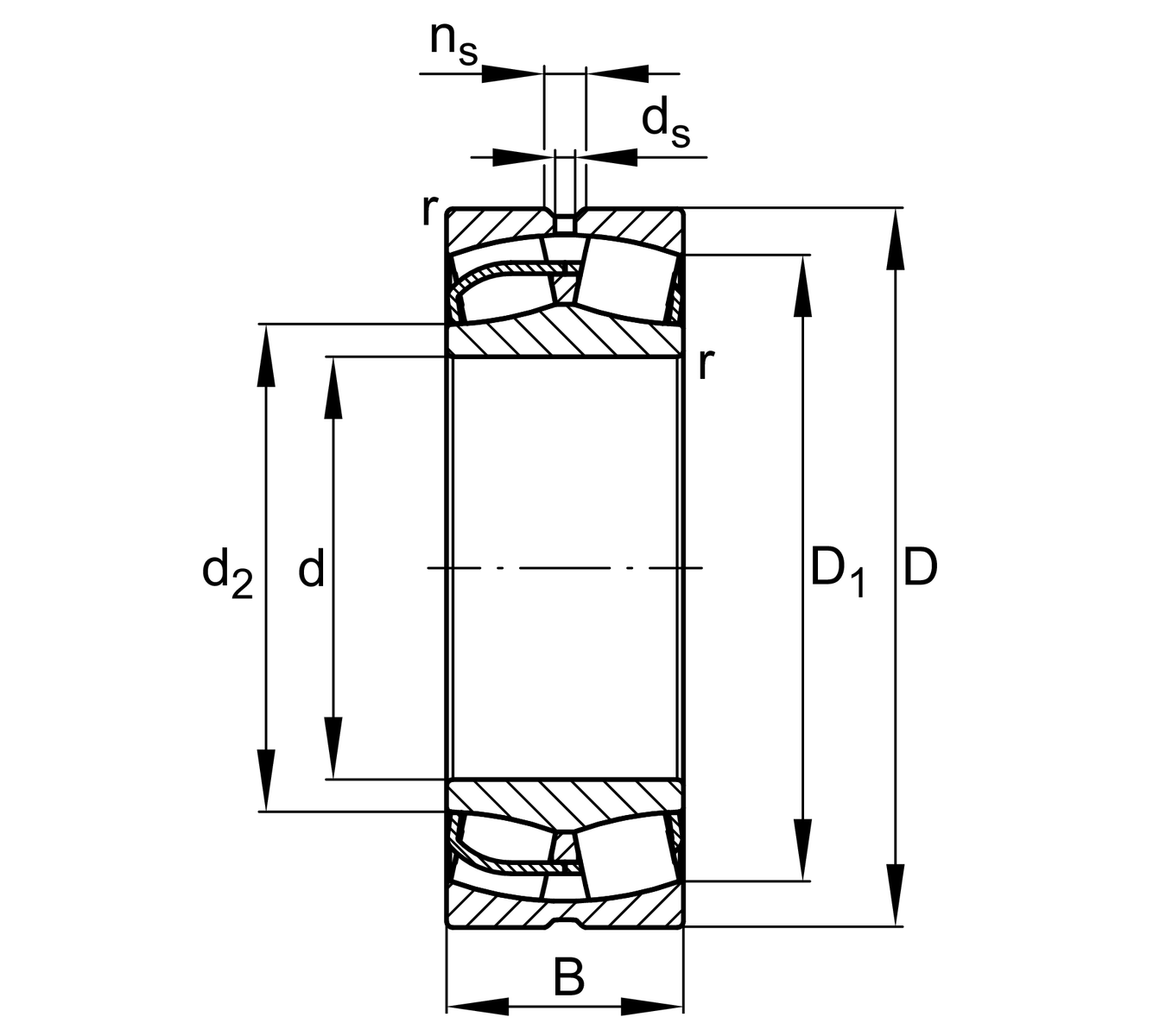

d	Diametru interior	110 mm
D	Diametru exterior	180 mm
B	Lățime	69 mm
C r	Sarcină dinamică de bază, radială	530.000 N
C 0r	Sarcină statică de bază, radială	750.000 N
C ur	limită de sarcină la oboseală, radială	86.000 N
n G	Turație limită	3.350 1/min
n ϑr	Turație de referință	1.960 1/min
≈m	Masă	6,709 kg

d a min	Diametrul minim al umărului arborelui	121 mm
D a max	Diametrul maxim al umărului carcasei	169 mm
r a max	Rază maximă a degajării	2 mm

r min	Dimensiune minimă teșitură	2 mm
D 1	Diametru alezaj inel exterior	154,9 mm
d 2	Diametru cale de rulare a inelului interior	125,6 mm
d s	Diametru orificiu de ungere	3,2 mm
n s	Lățime canal de ungere	6,5 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	200 °C

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,34
Y 1	Factor de sarcină axială dinamică	1,96
Y 2	Factor de sarcină axială dinamică	2,92
Y 0	Factor de sarcină axială statică	1,92
