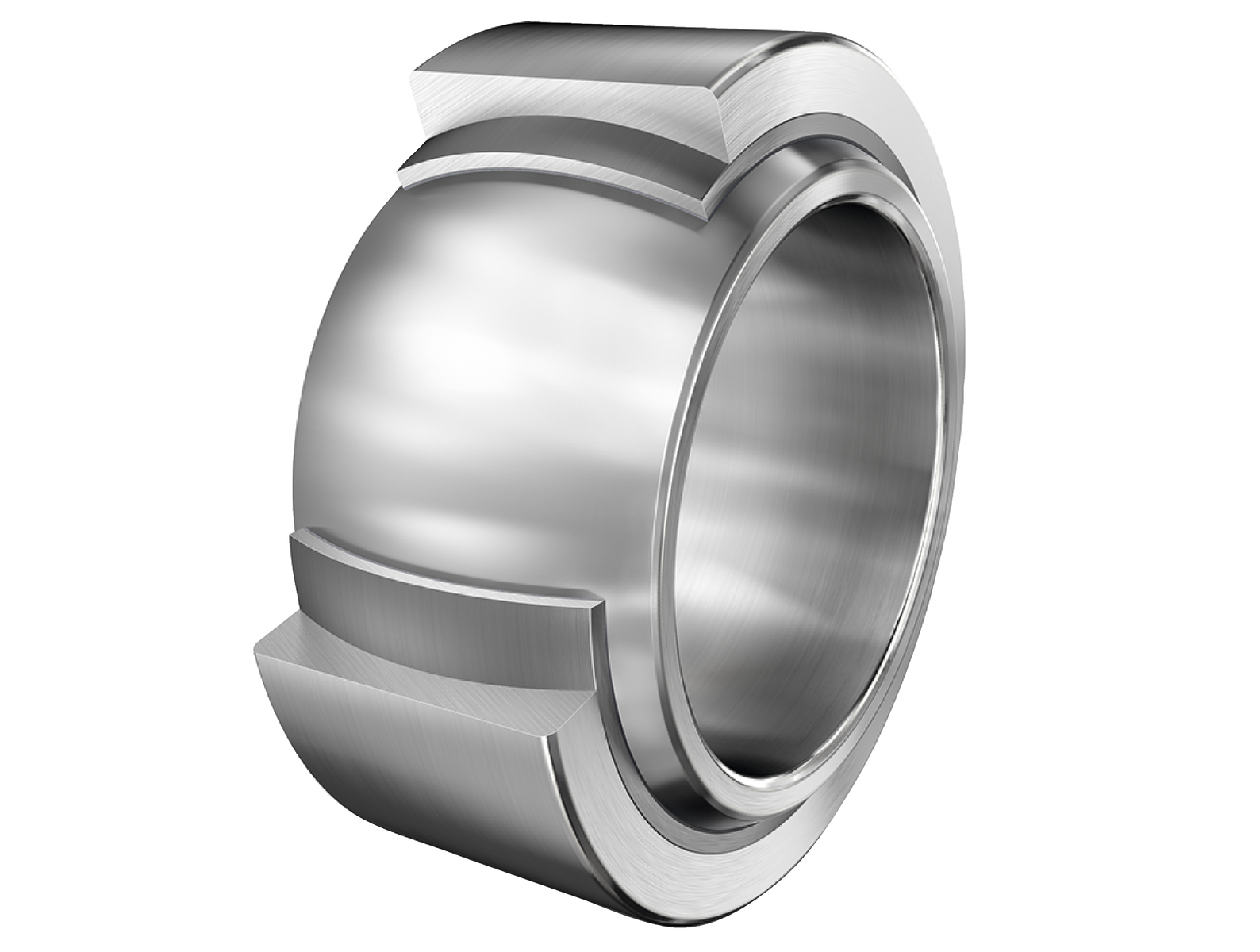

Fotografia produsului are caracter informativ
GE25-UK+INA
Date tehnice INA/Schaeffler
GE25-UK - Articulație sferică
Articulație sferică radială, fără întreținere, strat de alunecare: compozit PTFE, suprafață curbată a inelului interior cu acoperire de crom dur, DIN ISO 12240-1, serie dimensională E, execuție deschisă
d25 mmDiametru interior rulment
C r51.100 NSarcină dinamică de bază, radială
D42 mmDiametru exterior rulment
B20 mmLățime inel interior
C 0r128.000 NSarcină statică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Neetanșat
Eroare unghiulară statică și nealiniere
Eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | GE25-UK |
|---|---|
| Tip produs | Articulație sferică |
| Marcă | INA |
| Număr material Schaeffler | 0066500740000 |
| Tip de bază | GE25-UK |
| Cod BearingX | GE25-UK |
| Masă | 0.115 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Întreținere | Întreținere free | |
| Tip etanșare | Fără | Fără |
| Bore lining | Fără | |
| Acoperire | Fără | |
| Fabric | PTFE-composite | Material compozit pe suport de oțel, sintered bronze layer, cu inserted plastic material. |
| Material | Steel |
Dimensiuni principale și date de performanță
| d | Diametru interior rulment | 25 mm |
| C r | Sarcină dinamică de bază, radială | 51.100 N |
| D | Diametru exterior rulment | 42 mm |
| B | Lățime inel interior | 20 mm |
| C | Lățime Inel exterior | 16 mm |
| C 0r | Sarcină statică de bază, radială | 128.000 N |
| ≈m | Masă | 0,115 kg |

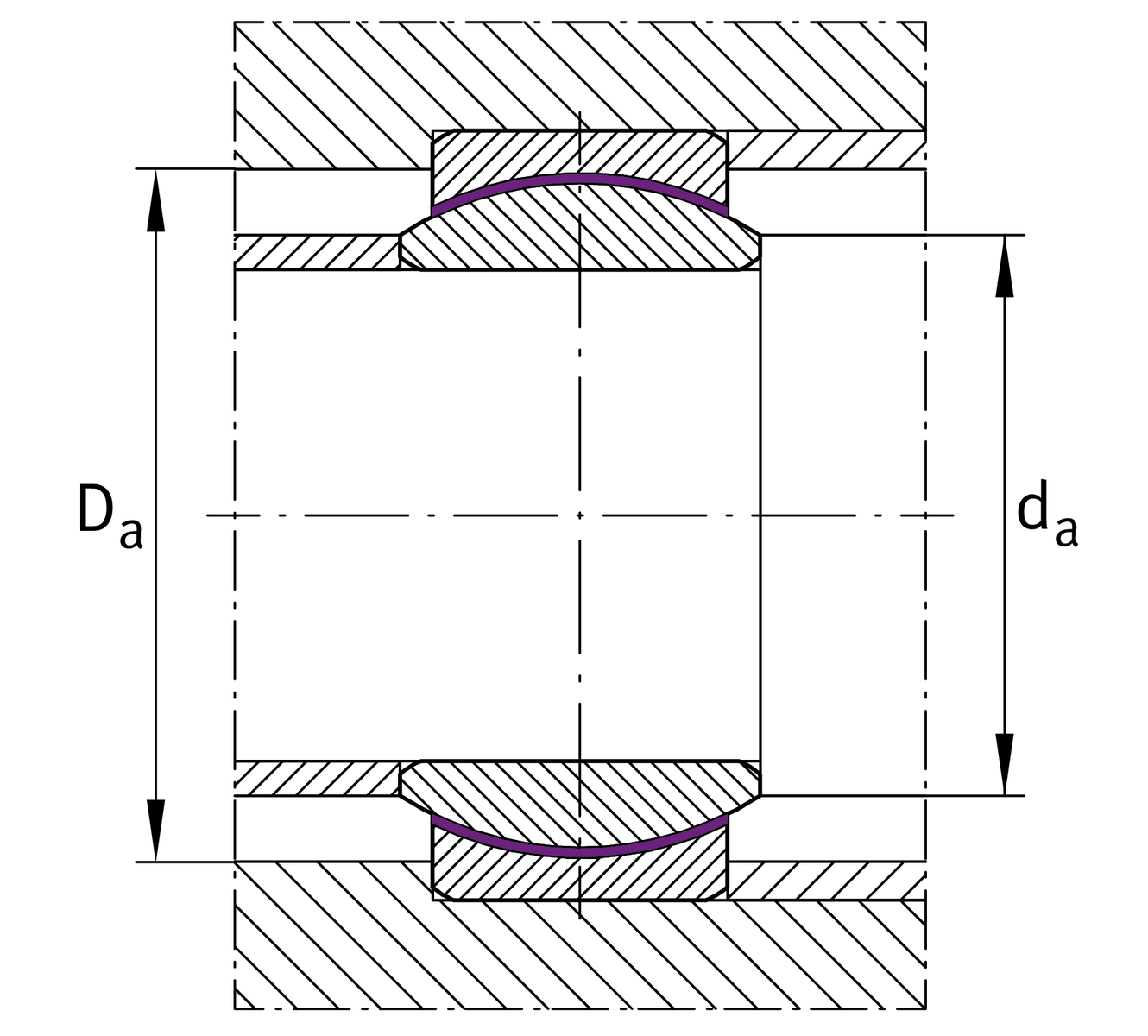

Dimensiuni de montaj
| r 1smin | Edge Spacing | 0,6 mm |
| r 2smin | Edge Spacing | 0,6 mm |
| D amin | Diametru conexiune carcasă | 33 mm |
| d amax | Connection measurement, inel interior | 29,3 mm |

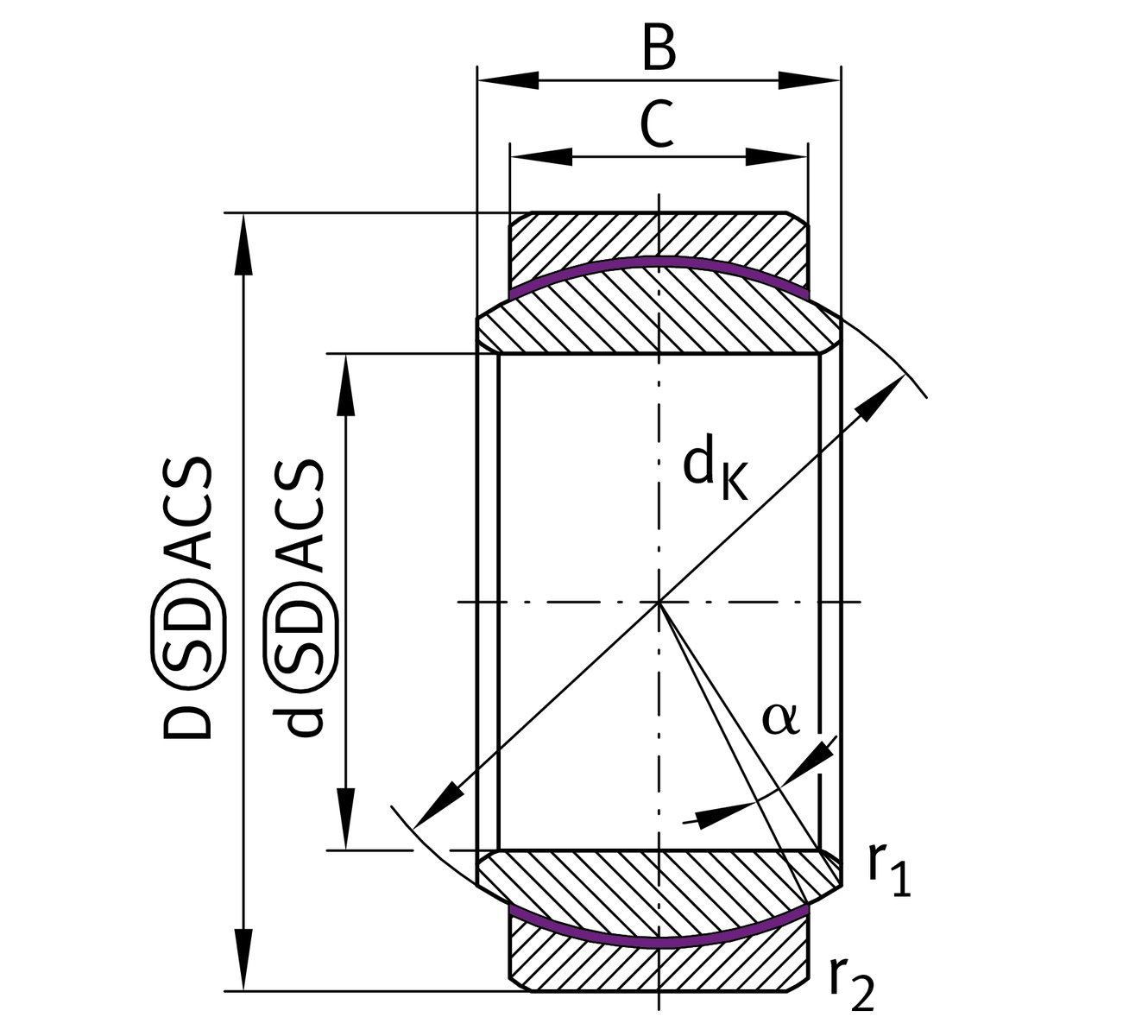

Dimensiuni detaliate
| d K | Diametru bilă | 35,5 mm |
| α | Tilt angle | 7 ° |
| D OT | Diametru exterior, toleranță superioară | 0 mm |
| D UT | Diametru exterior, toleranță inferioară | -0,011 mm |
| B OT | Lățime inel interior, toleranță superioară | 0 mm |
| d UT | Diametru interior rulment, toleranță inferioară | -0,01 mm |
| B UT | Lățime inel interior, toleranță inferioară | -0,12 mm |
| d OT | Diametru interior rulment, toleranță superioară | 0 mm |
| C OT | Lățime inel exterior, toleranță superioară | 0 mm |
| C UT | Lățime inel exterior, toleranță inferioară | -0,24 mm |
| G r | Joc radial | 0 - 0,05 |
| G rmax | Joc radial maxim | 0,05 mm |
| G rmin | Joc radial minim | 0 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -50 °C |
| T max | Temperatură maximă de funcționare | 200 °C |
