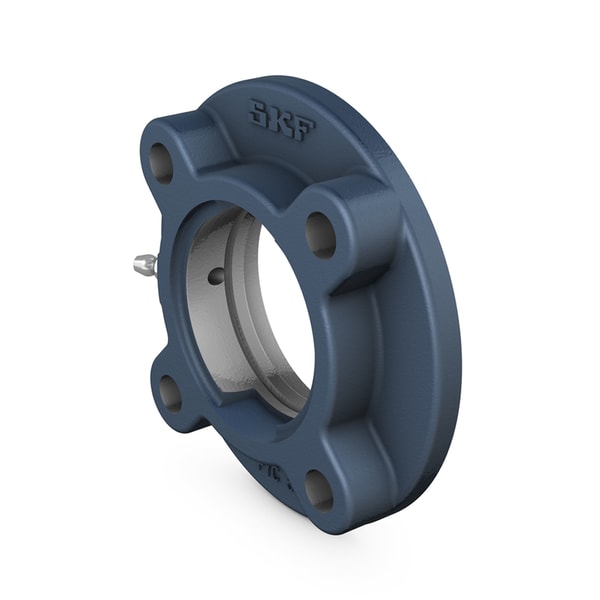

Fotografia produsului are caracter informativ
FYC512+SKF
Date tehnice produs
FYC 512 - Round flanged housing for insert bearing, fontă
Round flanged housing for insert bearing, fontă These round flanged housings for insert bearings are made of grey fontă and can be bolted cu four bolts to a machine wall sau frame. They have been developed for bearing arrangements that must operate reliably in difficult environments.
Diametru locaș sferic110 mmDiametru locaș sferic
Lățime totală carcasă48 mmLățime totală carcasă
Diametru cerc găuri șurub carcasă flanșă rotundă/triunghiulară160 mmDiametru cerc găuri șurub carcasă flanșă rotundă/triunghiulară
Tip carcasăFlangedTip carcasă
Carcasă cu flanșă typeRoundCarcasă cu flanșă type
Număr găuri de șurub pentru fixare4Număr găuri de șurub pentru fixare
Prezentare produs
| Cod produs | FYC 512 |
|---|---|
| Tip produs | Round flanged housing for insert bearing, fontă |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru locaș sferic | Diametru locaș sferic | 110 mm |
| Lățime totală carcasă | Lățime totală carcasă | 48 mm |
| Diametru cerc găuri șurub carcasă flanșă rotundă/triunghiulară | Diametru cerc găuri șurub carcasă flanșă rotundă/triunghiulară | 160 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Flanged |
| Carcasă cu flanșă type | Carcasă cu flanșă type | Round |
| Număr găuri de șurub pentru fixare | Număr găuri de șurub pentru fixare | 4 |
| Fastening bolt hole type | Fastening bolt hole type | Plain |
| Material, housing | Material, housing | Cast iron |
| Acoperire | Acoperire | Fără |
| Relubrifiere hole | Relubrifiere hole | Cu |
| unsoare fitting | unsoare fitting | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 3.46 kg |
| Cod eClass | Cod eClass | 23-05-16-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni detaliate
| Da | Diametru locaș sferic | 110 mm |
| Db | External diameter | 137.1 mm |
| Dc | Centring diameter | 135 mm |
| A | Overall width | 48 mm |
| A1 | Lățime flanșă | 15 mm |
| A2 | Axial position of spherical seat (from support surface) | 29 mm |
| A3 | Înălțime of spherical seat centre | 12 mm |
| J | Pitch diameter of bolt holes | 160 |
| J1 | Distance between attachment bolts | 113.1 mm |
| L | Overall width | 195 mm |
| N | Length of attachment bolt hole | 19 mm |
| RG | Carcasă thread for grease fitting | 1/4-28 UNF |
| R1 | Poziție axială filet carcasă | 24.5 mm |
| DN | Diametru sferă cap gresor | 6.5 mm |
| SWN | Dimensiune cheie hexagonală pentru gresor | 7 mm |
| GN | Filet of the grease fitting | 1/4-28 SAE-LT |
Informații de montaj
| G | Diametru recomandat șuruburi de prindere, mm | 16 mm |
| G | Diametru recomandat șuruburi de prindere, inch | 0.625 in in |
