DRS45105+INA
Date tehnice INA/Schaeffler

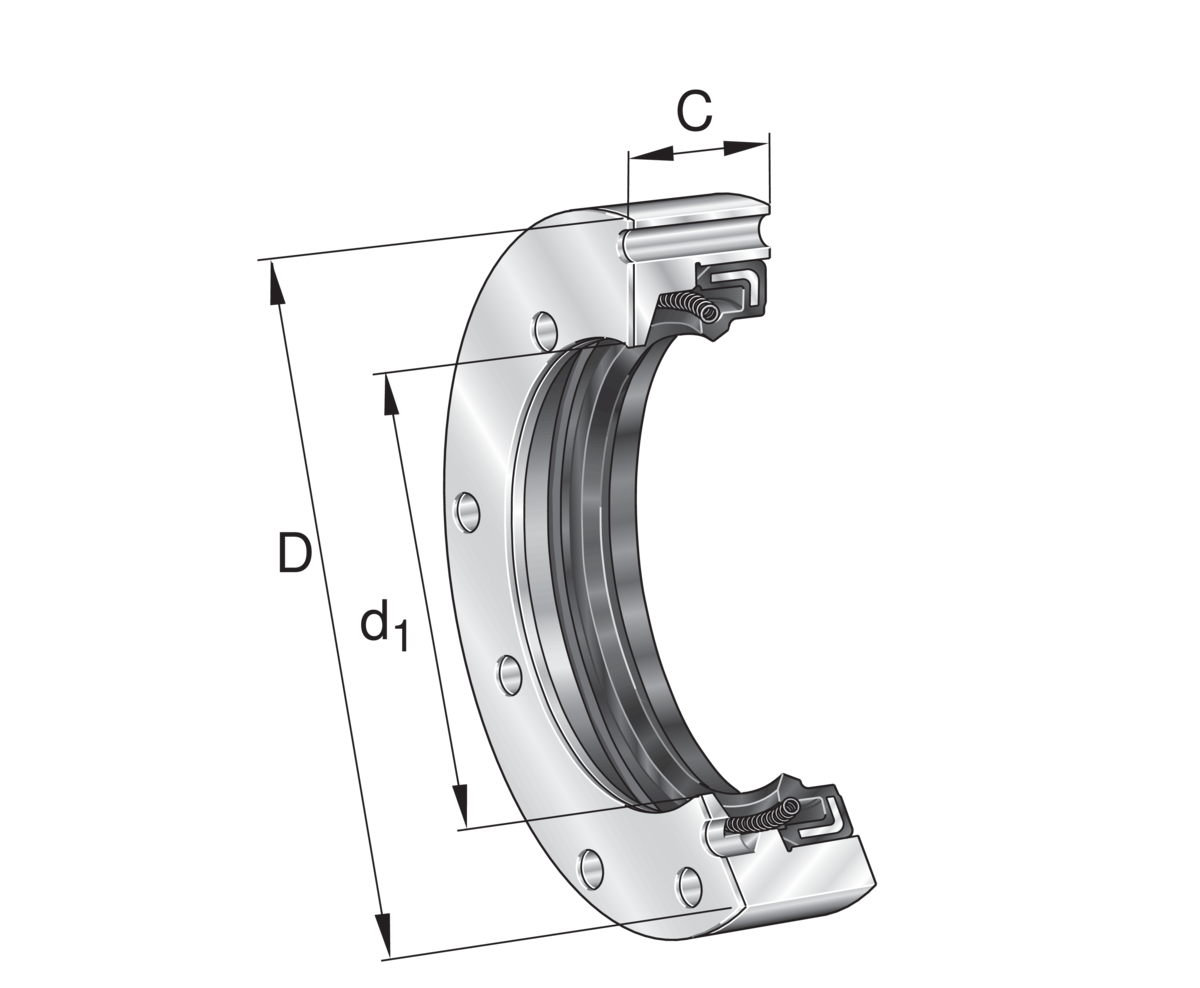

DRS45105 - Ansamblu suport etanșare
Ansambluri suport etanșare DRS, pentru ZARF, ZARF..-L, cu simering integrat pentru arbore rotativ
D105 mmDiametru exterior
d70 mmDiametru interior buză de etanșare de centrare
Prezentare produs
| Cod produs | DRS45105 |
|---|---|
| Tip produs | Ansamblu suport etanșare |
| Marcă | INA |
| Număr material Schaeffler | 0015063070000 |
| Tip de bază | DRS45105 |
| Masa | 0.506 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
Dimensiuni principale și date de performanță
| d 1 | Diametru interior de centrare | 70 mm |
| D | Diametru exterior | 105 mm |
| C | Lățime wave carrier | 20 mm |
| ≈m | Masă | 0,506 kg |

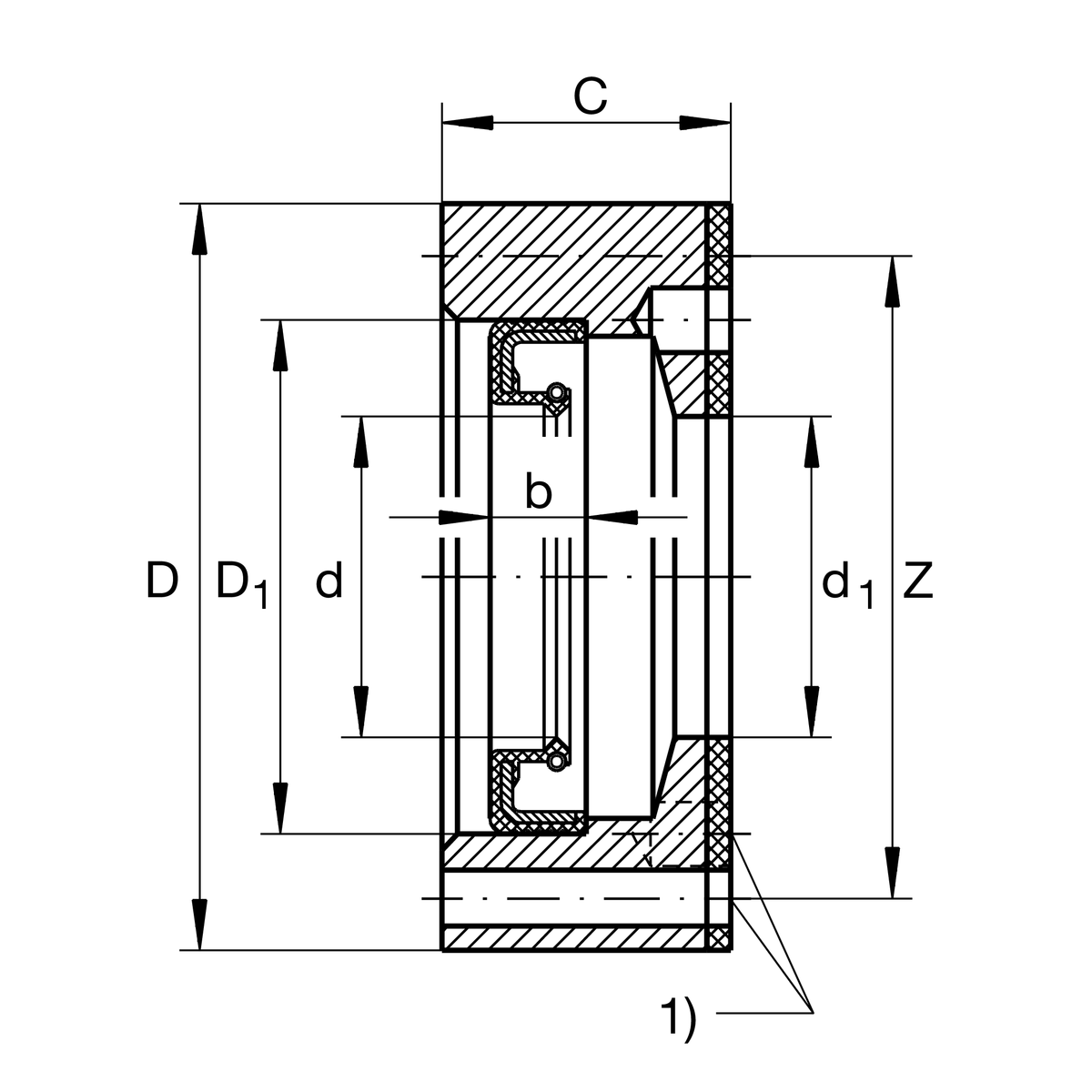

Dimensiuni detaliate

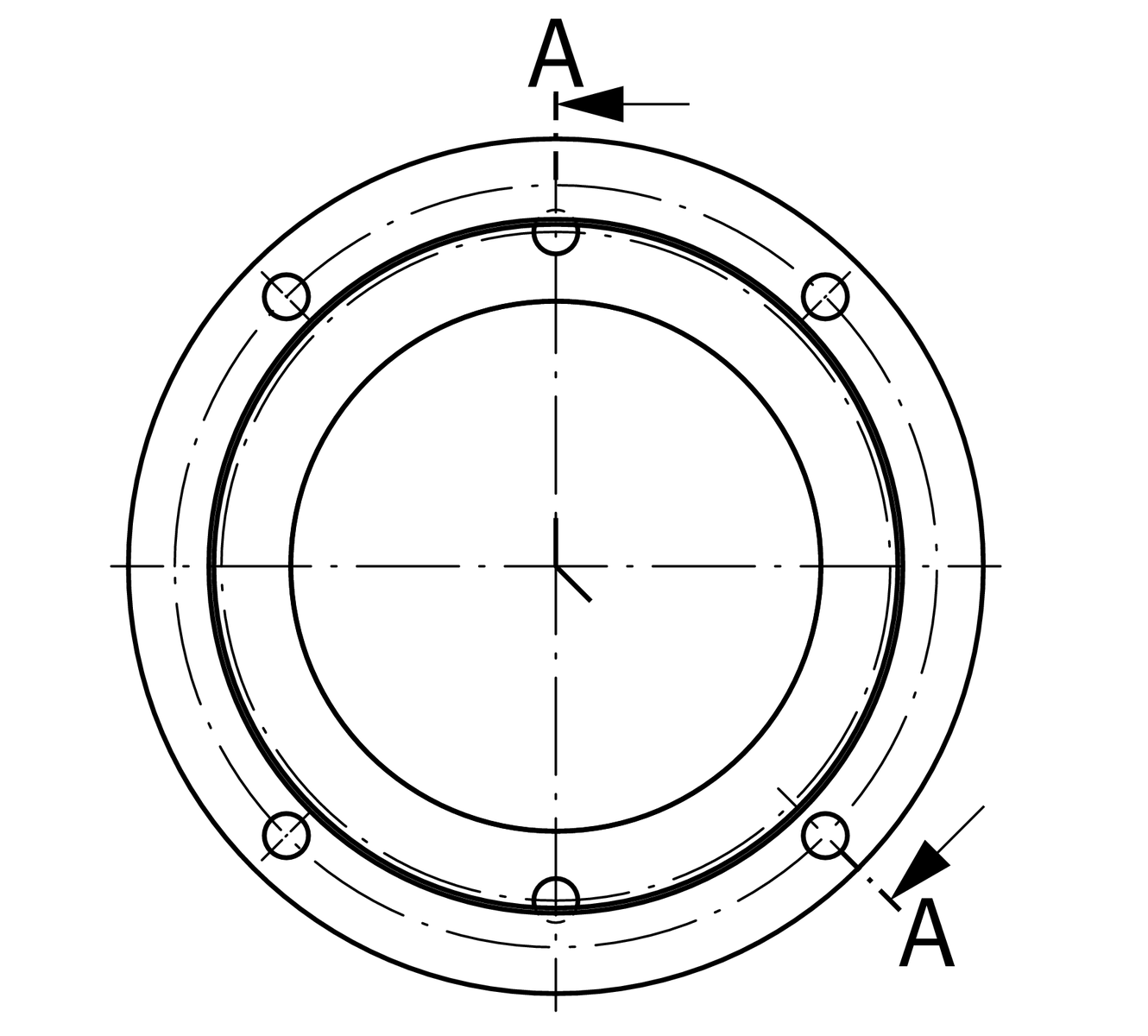

| Z | Diametru cerc de divizare (găuri) | 95 mm |
| d | Diametru interior buză de etanșare de centrare | 70 mm |
| D 1 | Diametru exterior etanșare | 85 mm |
| b | Lățime etanșare | 8 mm |
| Dimensiune șurub | M4X30 | |
| 1) | Număr de șuruburi | 4 |
Informații suplimentare
| Denumire rulment | ZARF45105(-L)-TV |
