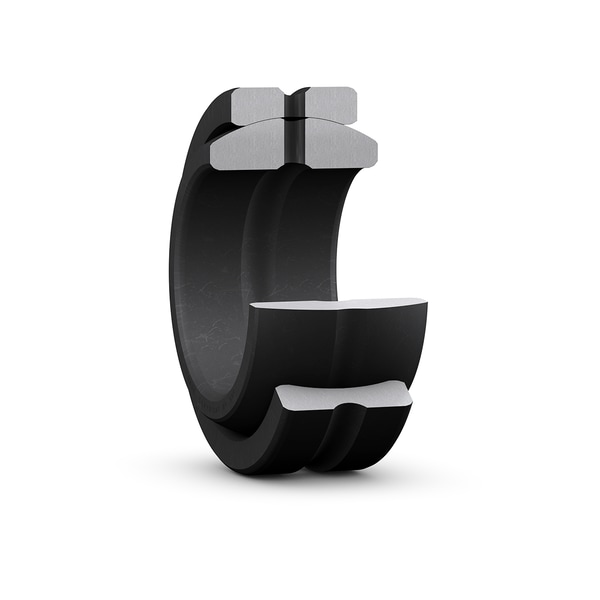

Fotografia produsului are caracter informativ
GE15-ES+SKF
Date tehnice produs
GE 15 ES - Articulație sferică radială, cu întreținere necesară, metric sizes
Articulație sferică radială, cu întreținere necesară, metric sizes Articulație sferică radialăs are designed to accommodate radial and combined radial and axial loads, and also misalignment. This specific design includes a oțel/oțel suprafață de alunecare combination. The bearings require maintenance and can be relubricated via lubrication holes and an annular groove in both rings.
Diametru interior15 mmDiametru interior
Diametru exterior26 mmDiametru exterior
Lățime inel interior12 mmLățime inel interior
Lățime inel exterior9 mmLățime inel exterior
Sarcină dinamică de bază17 kNSarcină dinamică de bază
Sarcină statică de bază85 kNSarcină statică de bază
Prezentare produs
| Cod produs | GE 15 ES |
|---|---|
| Tip produs | Articulație sferică radială, cu întreținere necesară, metric sizes |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 15 mm |
| Diametru exterior | Diametru exterior | 26 mm |
| Lățime inel interior | Lățime inel interior | 12 mm |
| Lățime inel exterior | Lățime inel exterior | 9 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 17 kN |
| Sarcină statică de bază | Sarcină statică de bază | 85 kN |
Proprietăți
| Sliding contact surface combination | Sliding contact surface combination | Steel/steel, standard |
| Material, inel interior | Material, inel interior | Oțel pentru rulmenți |
| Material, inel exterior | Material, inel exterior | Oțel pentru rulmenți |
| Întreținere | Întreținere | Relubrifiere necesară |
| Joc radial intern | Joc radial intern | CN |
| Etanșare | Etanșare | Fără |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 0.0254 kg |
| Cod eClass | Cod eClass | 23-05-01-06 |
| Cod UNSPSC | Cod UNSPSC | 31171515 |
Dimensiuni detaliate
| d | Diametru interior | 15 mm |
| D | Diametru exterior | 26 mm |
| B | Lățime | 12 mm |
| C | Lățime inel exterior | 9 mm |
| α | Angle of tilt | 8 ° ° |
| dk | Diametru cale de rulare inel interior | 22 mm |
| b | Lățime annular lubrication groove at inel exterior | 2.3 mm |
| b1 | Lățime annular lubrication groove at inel interior | 2.4 mm |
| M | Diametru orificiu de ungere (inel exterior) | 1.5 mm |
| r1 | Dimensiune teșitură bore | min. 0.3 mm |
| r2 | Dimensiune teșitură inel exterior | min. 0.3 mm |
Dimensiuni de reazem
| da | Diametru reazem arbore | min. 16.9 mm |
| da | Diametru reazem arbore | max. 18.4 mm |
| Da | Diametru reazem carcasă | min. 20.9 mm |
| Da | Diametru reazem carcasă | max. 24.3 mm |
| ra | Rază de racordare shaft | max. 0.3 mm |
| rb | Rază de racordare housing | max. 0.3 mm |
Date de calcul
| C | Sarcină dinamică de bază | 17 kN |
| C0 | Sarcină statică de bază | 85 kN |
| K | Factor specific de sarcină dinamică | 100 N/mm² N/mm² |
| K0 | Factor specific de sarcină statică | 500 N/mm² N/mm² |
| KM | Material constant | 330 |
