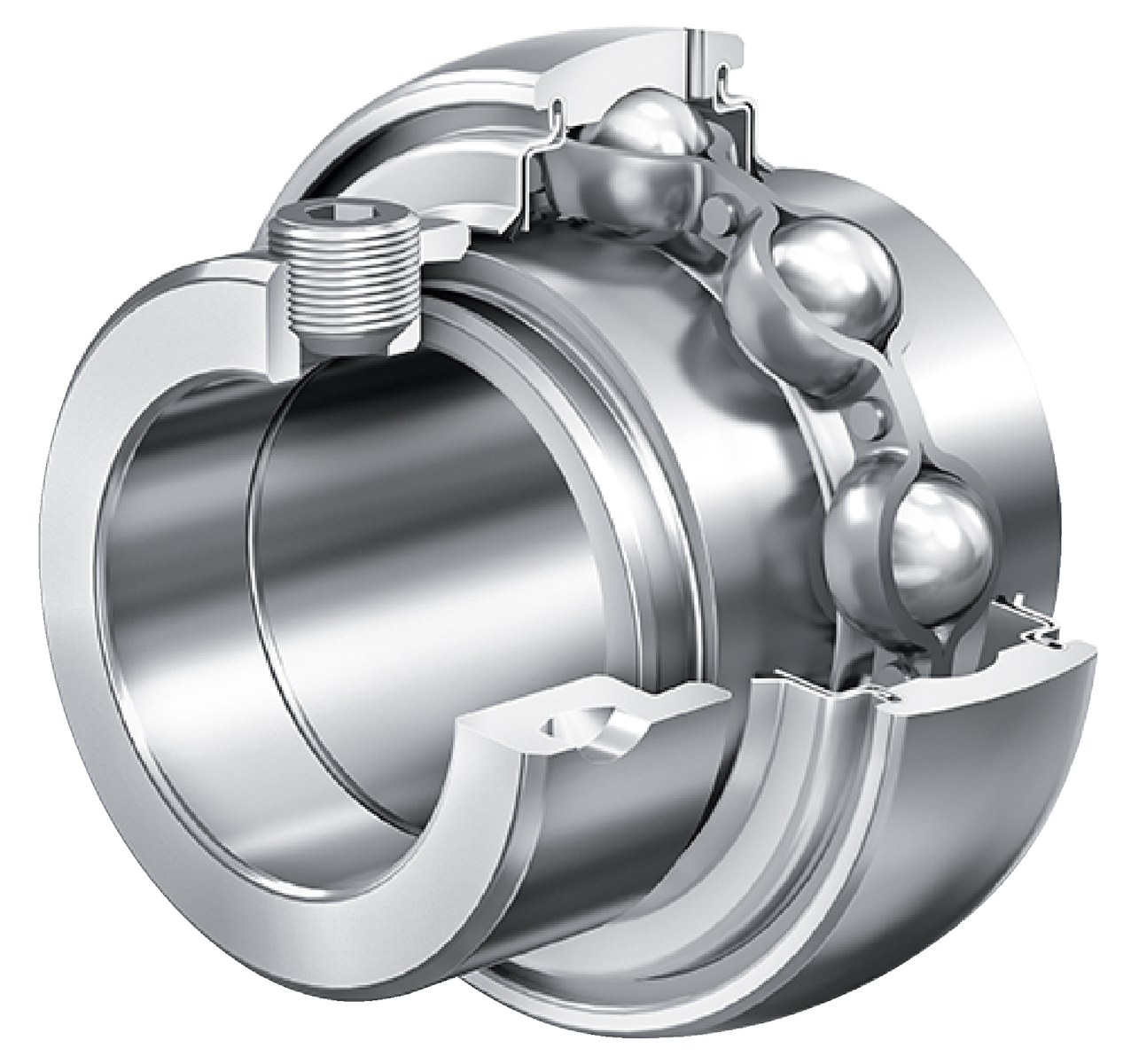

Fotografia produsului are caracter informativ
GE30-XL-KRR-B-FA101+INA
Date tehnice INA/Schaeffler
GE30-XL-KRR-B-FA101 - Rulment radial tip insert cu bile
Rulment radial tip insert cu bile GE..-XL-KRR-B-FA101
d30 mmDiametru interior
B36,5 mmLățime
C 0r11.300 NSarcină statică de bază, radială
C r19.500 NSarcină dinamică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | GE30-XL-KRR-B-FA101 |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0008406100000 |
| Tip de bază | GE30 |
| Cod BearingX | GE30-XL-KRR-B-FA101 |
| Masă | 0.38 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Instrucțiune de fabricație | FA101 | High and low temperature design -40°C to +180°C |
Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| D SP | Diametru exterior | 62 mm |
| B | Lățime | 36,5 mm |
| C 0r | Sarcină statică de bază, radială | 11.300 N |
| C ur | Limită de sarcină la oboseală, radială | 480 N |
| B 1 | Lățime totală colier de blocare | 48,5 mm |
| C r | Sarcină dinamică de bază, radială | 19.500 N |
| ≈m | Masă | 0,38 kg |

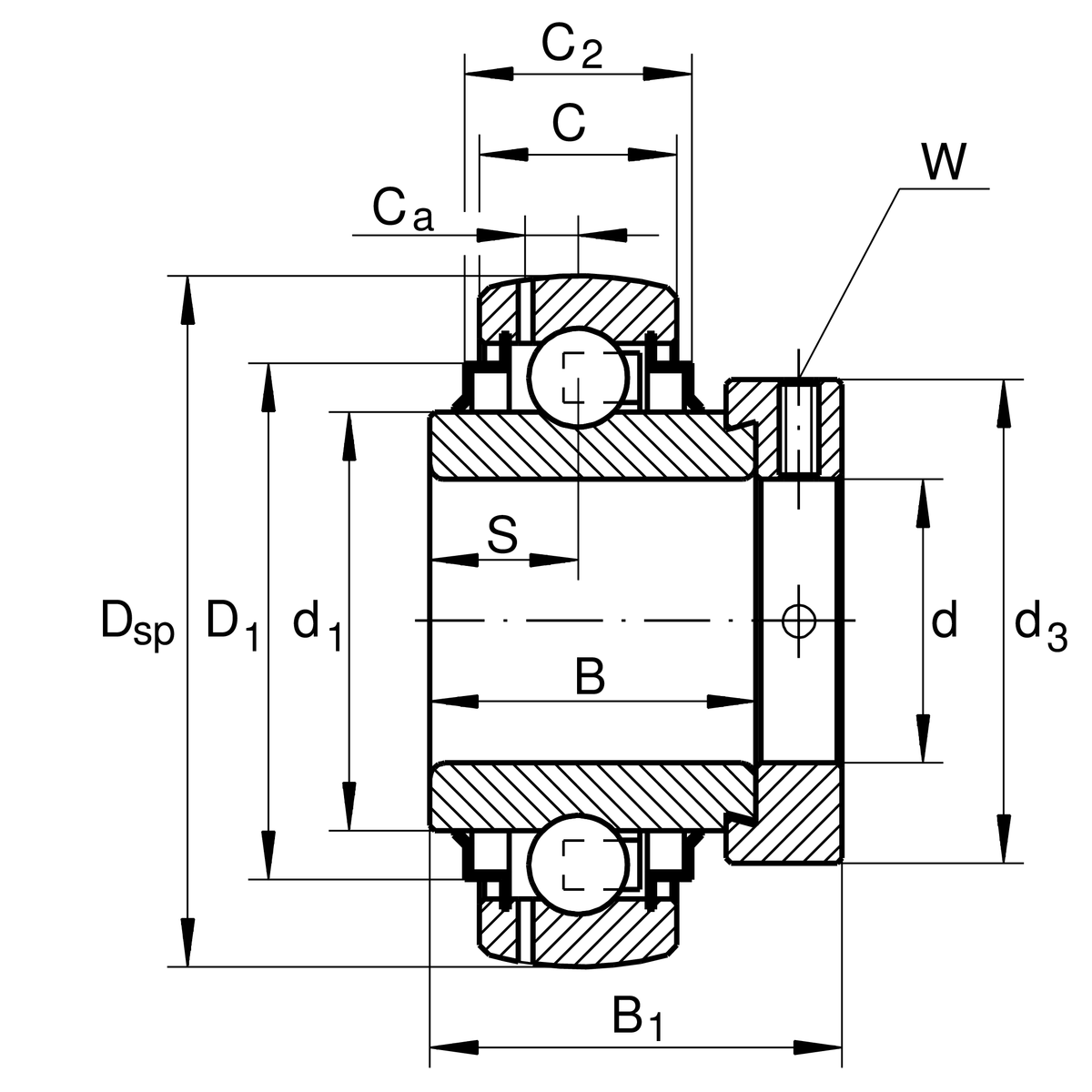

Dimensiuni detaliate
| C | Lățime inel exterior | 18 mm |
| C 2 | Lățime totală etanșare | 19,8 mm |
| S | Distanță cale de rulare | 18,3 mm |
| d 1 | Diametru bordură inel interior | 40,2 mm |
| D 1 | Diametru exterior etanșare | 52 mm |
| C a | Distanță până la orificiul de ungere | 4,7 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 44 mm |
| W | Lățime of flats | 4 mm |
Factori de calcul
| f 0 | Factor de calcul | 13,8 |
