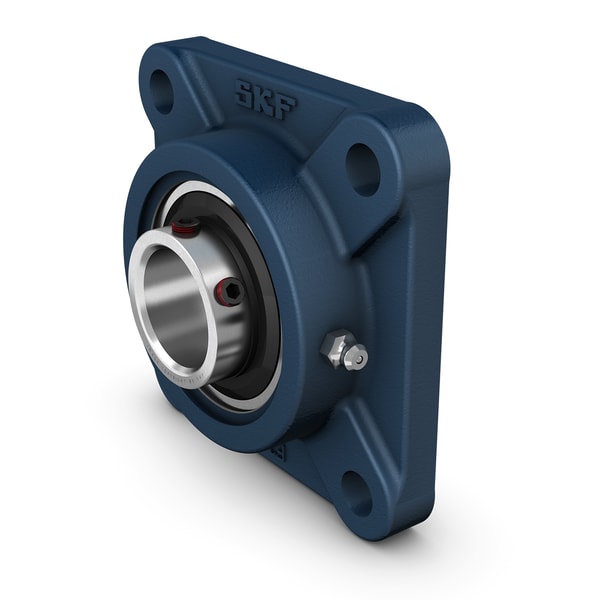

Fotografia produsului are caracter informativ
UCF310+SKF
Date tehnice produs
UCF 310 - Square flanged ball bearing unit cu set screw locking, carcasă din fontă, JIS
Unitate de rulment cu flanșă pătrată cu blocare prin șurub de fixare, carcasă din fontă, JIS Aceste unități de rulment cu flanșă pătrată sunt conforme cu Standardele Industriale Japoneze (JIS). Ele constau dintr-un rulment inserat, cu un inel interior extins și blocare prin șurub de fixare, și sunt adecvate pentru aplicații în care direcția de rotație este constantă sau alternativă. Rulmentul este montat într-o carcasă din fontă, care poate fi înșurubată pe peretele sau cadrul mașinii. Unitățile de rulment cu bile pot acomoda o aliniere inițială moderată, dar de obicei nu permit deplasarea axială.
Diametru șurub de prindere20 mmDiametru șurub de prindere
Diametru arbore50 mmDiametru arbore
Lățime totală carcasă49.5 mmLățime totală carcasă
Lățime totală67 mmLățime totală
Distanța între centrele găurilor de șurub132 mmDistanța între centrele găurilor de șurub
Lățime rulment, totală61 mmLățime rulment, totală
Prezentare produs
| Cod produs | UCF 310 |
|---|---|
| Tip produs | Square flanged ball bearing unit cu set screw locking, carcasă din fontă, JIS |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru șurub de prindere | Diametru șurub de prindere | 20 mm |
| Diametru arbore | Diametru arbore | 50 mm |
| Lățime totală carcasă | Lățime totală carcasă | 49.5 mm |
| Lățime totală | Lățime totală | 67 mm |
| Distanța între centrele găurilor de șurub | Distanța între centrele găurilor de șurub | 132 mm |
| Lățime rulment, totală | Lățime rulment, totală | 61 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 61.8 kN |
| Sarcină statică de bază | Sarcină statică de bază | 38 kN |
| Turație limită | Turație limită | 3400 r/min |
| Nute | Nute | Turație limită cu toleranță pe ax h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Flanged |
| Carcasă cu flanșă type | Carcasă cu flanșă type | Square |
| Număr găuri de șurub pentru fixare | Număr găuri de șurub pentru fixare | 4 |
| Fastening bolt hole type | Fastening bolt hole type | Plain |
| Element de reținere, inel interior | Element de reținere, inel interior | Set screws |
| Tip alezaj | Tip alezaj | Cilindric |
| Inel de așezare din cauciuc | Inel de așezare din cauciuc | Fără |
| Material, housing | Material, housing | Cast iron |
| Material rulment | Material rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, bearing | Etanșare, bearing | Rangă și flinger pe ambele părți |
| Tip etanșare | Tip etanșare | Contact, standard |
| Etanșare, unit | Etanșare, unit | Fără |
| Lubrifiant | Lubrifiant | unsoare |
| Relubrifiere hole | Relubrifiere hole | Cu |
| unsoare fitting | unsoare fitting | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 5.05 kg |
| Cod eClass | Cod eClass | 23-05-16-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni detaliate
| d | Diametru interior | 50 mm |
| d1 | Diametru exterior of inel interior | ≈ 69.1 mm |
| A | Lățime of housing | 49.5 mm |
| A1 | Lățime flanșă | 20 mm |
| B | Lățimea inelului interior | 61 mm |
| B4 | Distanța de la fața laterală a dispozitivului de blocare la centrul filetului | 12 mm |
| Db1 | Top external diameter | 145 mm |
| J | Distanța între centrele găurilor de șurub | 132 mm |
| L | Lungime totală | 175 mm |
| N | Diametru gaură șurub de prindere | 23 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul pistei | 39 mm |
| T | Overall width | 67 mm |
| RG | Carcasă thread for grease fitting | 1/8-27 NPT |
| R1 | Poziție axială filet carcasă | 34 mm |
| DN | Diametru sferă cap gresor | 6.589 mm |
| SWN | Dimensiune cheie hexagonală pentru gresor | 11.11 mm |
| GN | Filet of grease fitting | 1/8-27 NPT |
Date de calcul
| C | Sarcină dinamică de bază | 61.8 kN |
| C0 | Sarcină statică de bază | 38 kN |
| Pu | Limită de sarcină la oboseală | 1.6 kN |
| Turație limită | Turație limită | 3400 r/min |
Informații de montaj
| G2 | Set screw | M12x1.5 |
| Dimensiune cheie hexagonală pentru șurubul de fixare | Dimensiune cheie hexagonală pentru șurubul de fixare | 6.08 mm |
| Cuplu de strângere recomandat pentru șurubul de fixare | Cuplu de strângere recomandat pentru șurubul de fixare | 28.5 N·m N·m |
| G | Diametru recomandat șuruburi de prindere, mm | 20 mm |
| G | Diametru recomandat șuruburi de prindere, inch | 0.75 in in |
