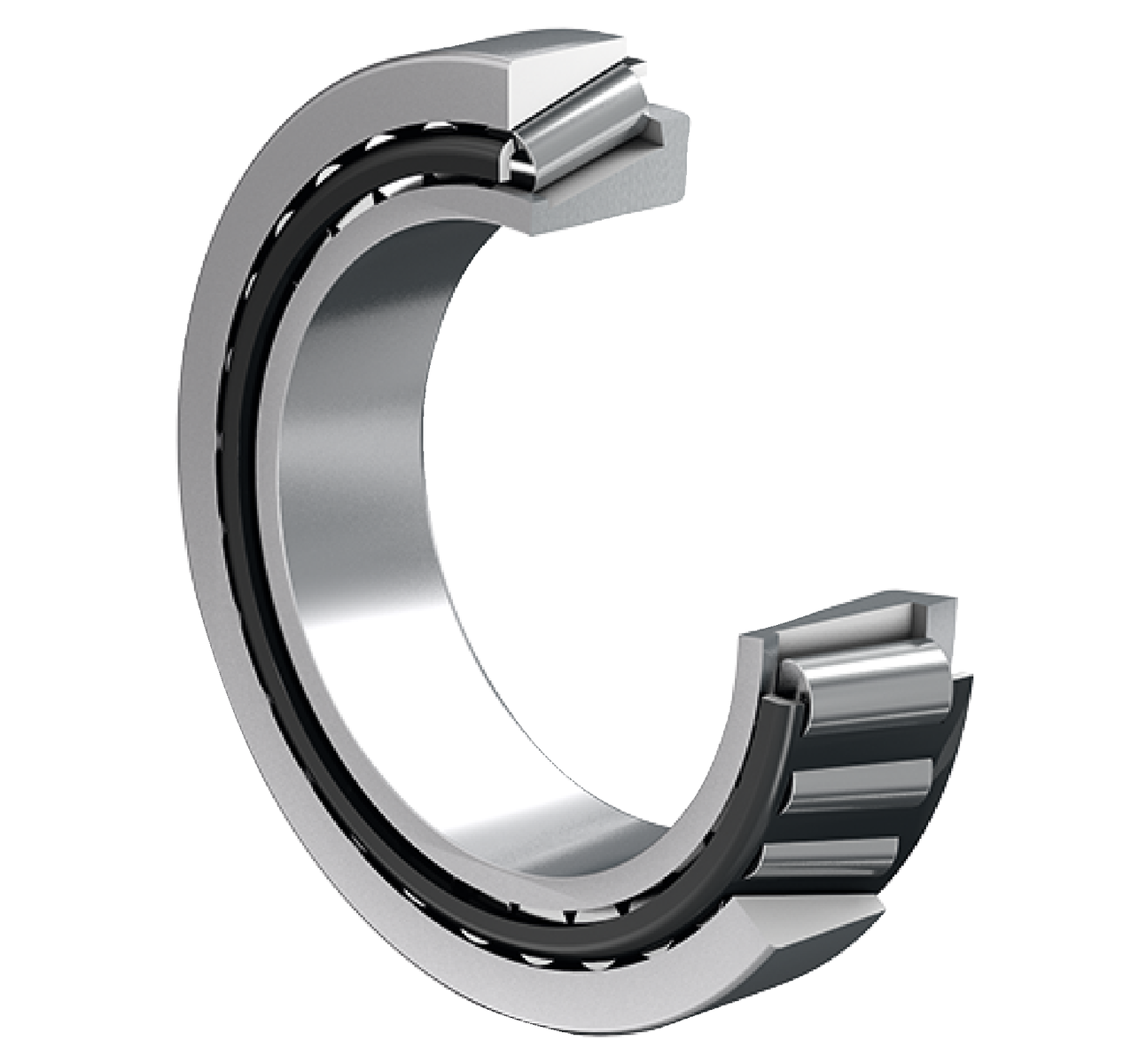

Fotografia produsului are caracter informativ
T4CB120-XL+FAG
Date tehnice FAG/Schaeffler
T4CB120-XL - Rulment cu role conice
Rulmenți cu role conice T, dimensiuni principale conform ISO 355, demontabil
d120 mmDiametru interior
D170 mmDiametru exterior
B25 mmLățime inel interior
C r190.000 NSarcină dinamică de bază, radială
C 0r238.000 NSarcină statică de bază, radială
n G4.850 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | T4CB120-XL |
|---|---|
| Tip produs | Rulment cu role conice |
| Marcă | FAG |
| Număr material Schaeffler | 0842585000000 |
| Tip de bază | T4CB120 |
| Cod BearingX | T4CB120-XL |
| Masa | 1.803 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Clasă de toleranță | PN | Normal (ISO 492:2023) |
| Tratament termic | Standard | |
| Colivie | Standard | Colivie din tablă de oțel, tip fereastră, ghidată pe role |
| Nivel de calitate | XL | X-life |
| Număr de rânduri | 1 | Execuție pe un singur rând |
Dimensiuni principale și date de performanță
| d | Diametru interior | 120 mm |
| D | Diametru exterior | 170 mm |
| B | Lățime inel interior | 25 mm |
| C | Lățime inel exterior | 19,5 mm |
| T | Lățime totală | 27 mm |
| C r | Sarcină dinamică de bază, radială | 190.000 N |
| C 0r | Sarcină statică de bază, radială | 238.000 N |
| C ur | Limită de sarcină la oboseală, radială | 33.500 N |
| n G | Turație limită | 4.850 1/min |
| n ϑr | Turație termică de referință | 2.420 1/min |
| ≈m | Masă | 1,803 kg |

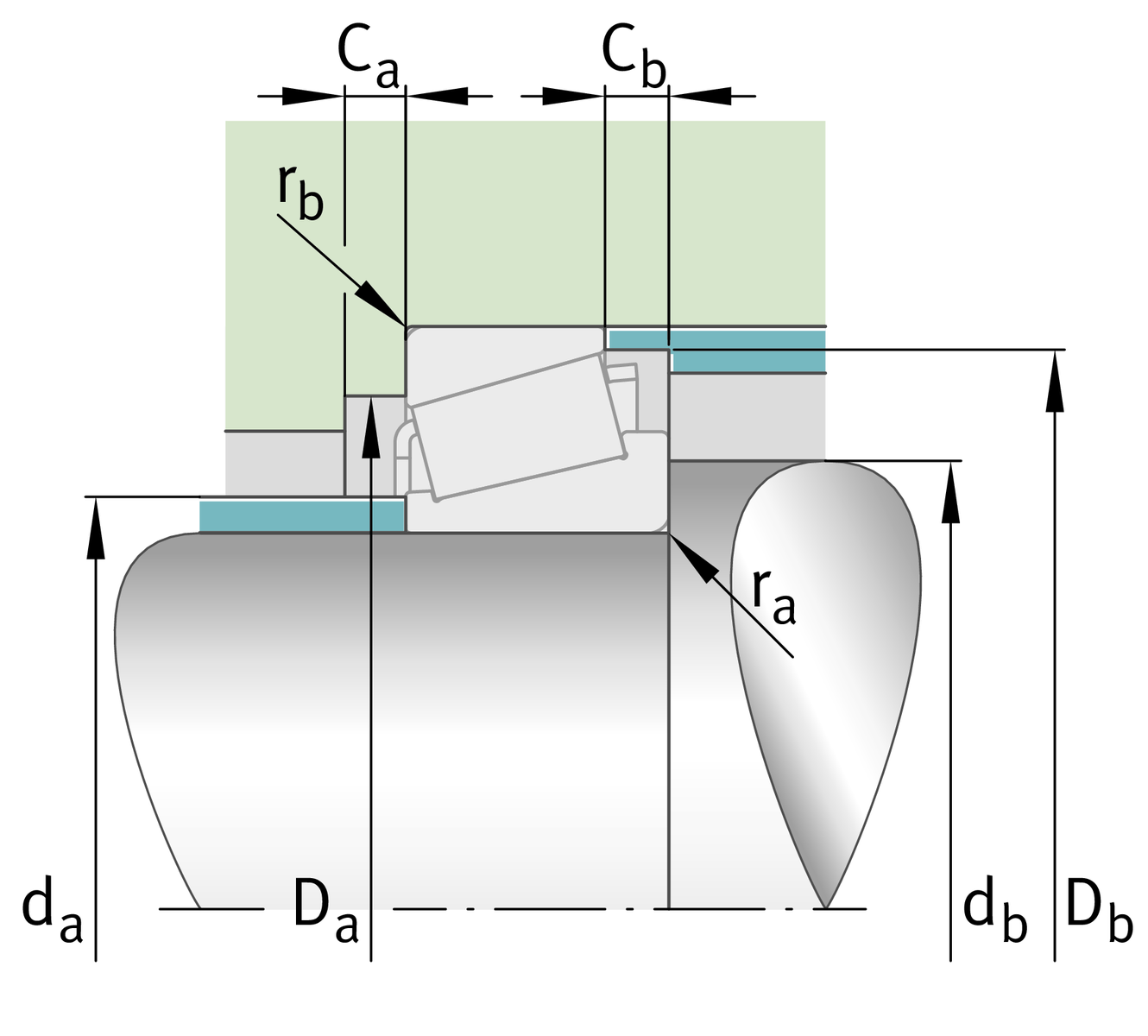

Dimensiuni de montaj
| d a max | Diametru maxim al umărului arborelui | 130 mm |
| d b min | Diametru minim al umărului arborelui | 132 mm |
| D a min | Diametru minim al umărului carcasei | 157 mm |
| D a max | Diametru maxim al umărului carcasei | 157 mm |
| D b min | Diametru minim al umărului carcasei | 164 mm |
| C a min | Spațiu axial minim | 5 mm |
| C b min | Spațiu axial minim | 7,5 mm |
| r a max | Rază maximă de racordare a arborelui | 3 mm |
| r b max | Rază maximă de racordare a carcasei | 3 mm |

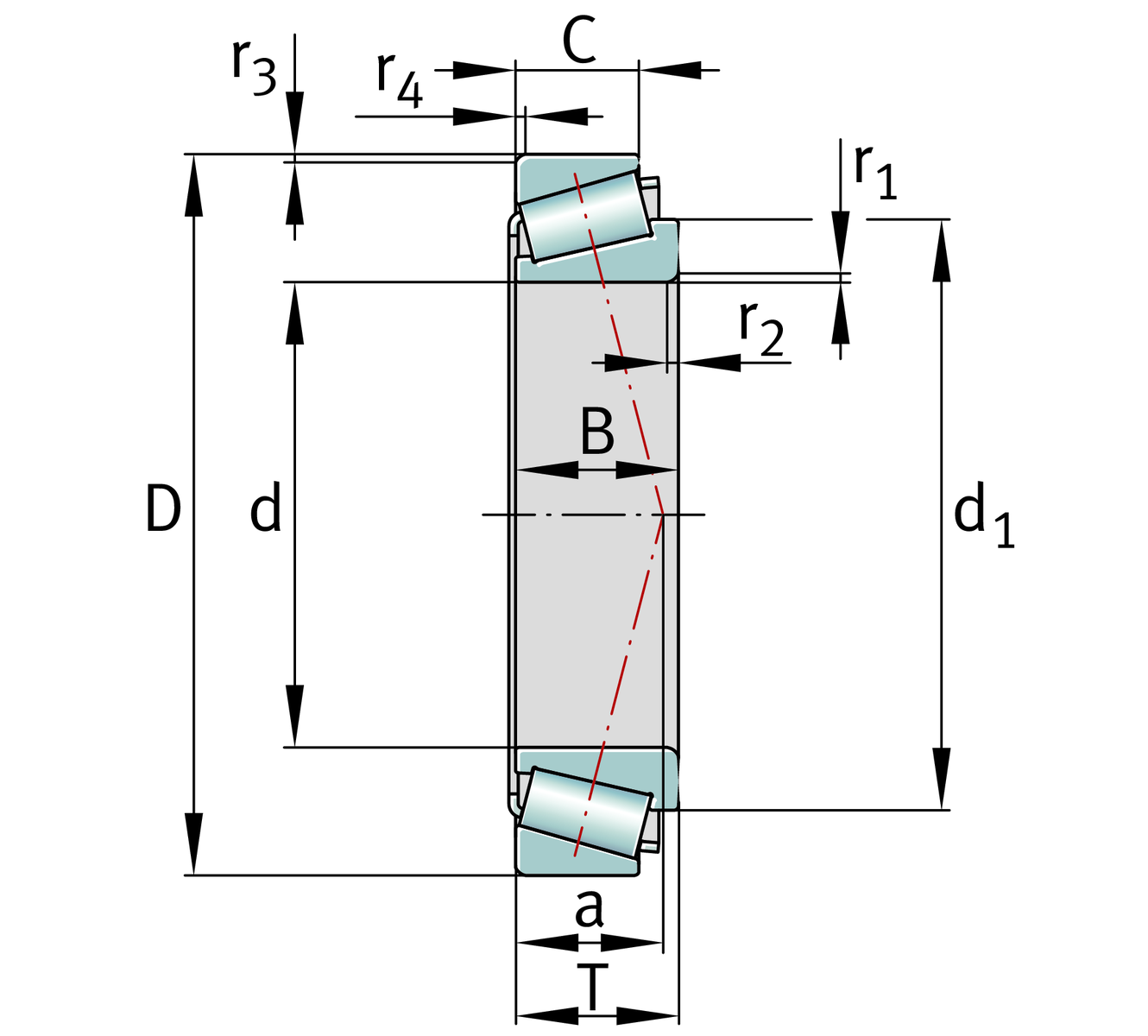

Dimensiuni detaliate
| r 1, 2 min | Dimensiune minimă a teșiturii pe fața posterioară a inelului interior | 3 mm |
| r 3, 4 min | Dimensiune minimă a teșiturii pe fața posterioară a inelului exterior | 3 mm |
| a | Distanța dintre vârfurile conurilor de presiune | 35 mm |
| d 1 | Diametru bordură de ghidare a inelului interior | 144,6 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Factori de calcul
| e | Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y | 0,47 |
| Y | Factor de sarcină axială dinamică | 1,27 |
| Y 0 | Factor de sarcină axială statică | 0,7 |
Informații suplimentare
| Denumire comparativă conform ISO 10317 și ISO 355 | T4CB120 |
