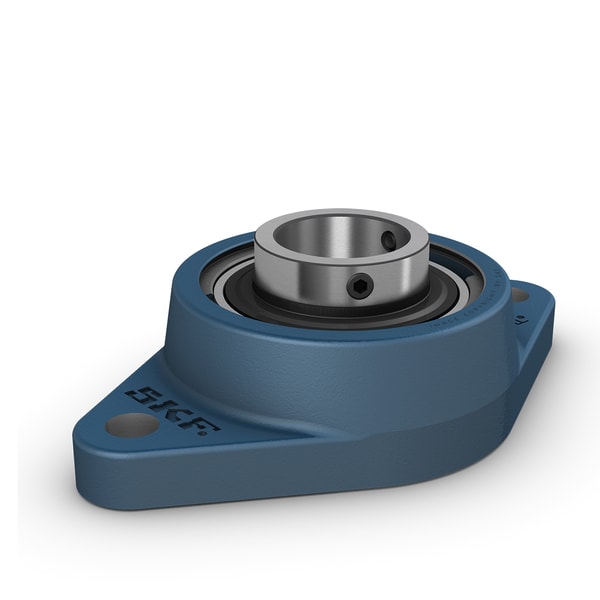

FYTJ40-TF+SKF
Date tehnice produs
FYTJ 40 TF - Oval flanged ball bearing unit cu set screw locking, carcasă din fontă, JIS
Unitate de rulment cu bilă cu flanșă ovală cu blocare prin șurub, carcasă din fontă, JIS Aceste unități de rulment cu bilă cu flanșă ovală sunt conforme cu Standardele Industriale Japoneze (JIS). Ele constau dintr-un rulment insertat, cu un inel interior extins și blocare prin șurub, și sunt adecvate pentru aplicații în care direcția de rotație este constantă sau alternativă. Rulmentul este montat într-o carcasă din fontă, care poate fi înșurubată pe peretele sau cadrul mașinii. Unitățile de rulment cu bilă pot acomoda o aliniere inițială moderată, dar de obicei nu permit deplasarea axială.
Diametru șurub de prindere14 mmDiametru șurub de prindere
Diametru arbore40 mmDiametru arbore
Lățime totală carcasă36 mmLățime totală carcasă
Lățime totală51.2 mmLățime totală
Distanța între centrele găurilor de șurub144 mmDistanța între centrele găurilor de șurub
Lățime rulment, totală49.2 mmLățime rulment, totală
Prezentare produs
| Cod produs | FYTJ 40 TF |
|---|---|
| Tip produs | Oval flanged ball bearing unit cu set screw locking, carcasă din fontă, JIS |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru șurub de prindere | Diametru șurub de prindere | 14 mm |
| Diametru arbore | Diametru arbore | 40 mm |
| Lățime totală carcasă | Lățime totală carcasă | 36 mm |
| Lățime totală | Lățime totală | 51.2 mm |
| Distanța între centrele găurilor de șurub | Distanța între centrele găurilor de șurub | 144 mm |
| Lățime rulment, totală | Lățime rulment, totală | 49.2 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 30.7 kN |
| Sarcină statică de bază | Sarcină statică de bază | 19 kN |
| Turație limită | Turație limită | 4800 r/min |
| Nute | Nute | Turație limită cu toleranță ax h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Flanged |
| Carcasă cu flanșă type | Carcasă cu flanșă type | Oval |
| Număr găuri de șurub pentru fixare | Număr găuri de șurub pentru fixare | 2 |
| Fastening bolt hole type | Fastening bolt hole type | Plain |
| Element de reținere, inel interior | Element de reținere, inel interior | Set screws |
| Tip alezaj | Tip alezaj | Cilindric |
| Inel de așezare din cauciuc | Inel de așezare din cauciuc | Fără |
| Material, housing | Material, housing | Cast iron |
| Material rulment | Material rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, bearing | Etanșare, bearing | Etanșare și aruncător pe ambele părți |
| Tip etanșare | Tip etanșare | Contact, standard |
| Etanșare, unit | Etanșare, unit | Fără |
| Lubrifiant | Lubrifiant | unsoare |
| Relubrifiere hole | Relubrifiere hole | Cu |
| unsoare fitting | unsoare fitting | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 1.56 kg |
| Cod eClass | Cod eClass | 23-05-16-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni detaliate
| d | Diametru interior | 40 mm |
| d1 | Diametru exterior of inel interior | ≈ 51.8 mm |
| A | Lățime of housing | 36 mm |
| A1 | Lățime flanșă | 16 mm |
| A3 | Depth of centring recess | 3.2 mm |
| B | Lățimea inelului interior | 49.2 mm |
| B1 | Overall bearing width | 49.2 mm |
| B4 | Distanța de la fața laterală a dispozitivului de blocare la centrul filetului | 8 mm |
| Db1 | Top external diameter | 97 mm |
| Db2 | Base external diameter | 100 mm |
| Dc | Diametru carcasă centering recess | 88.9 mm |
| H | Înălțime totală | 175 mm |
| J | Distanța între centrele găurilor de șurub | 144 mm |
| L | Lungime totală | 100 mm |
| N | Diametru gaură șurub de prindere | 16 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul pistei | 30.2 mm |
| T | Overall width | 51.2 mm |
| RG | Carcasă thread for grease fitting | 1/4-28 UNF |
| R1 | Poziție axială filet carcasă | 21.5 mm |
| Rα | Poziția unghiulară a filetului carcasei | 45 ° ° |
| DN | Diametru sferă cap gresor | 6.5 mm |
| SWN | Dimensiune cheie hexagonală pentru gresor | 7 mm |
| GN | Filet of grease fitting | 1/4-28 SAE-LT |
| J6 | Distance of dowel pins | 116 mm |
| J7 | Axial offset of dowel pins | 16 mm |
| N4 | Recommended diameter for dowel pins | 2 mm |
Date de calcul
| C | Sarcină dinamică de bază | 30.7 kN |
| C0 | Sarcină statică de bază | 19 kN |
| Pu | Limită de sarcină la oboseală | 0.8 kN |
| Turație limită | Turație limită | 4800 r/min |
Informații de montaj
| G2 | Set screw | M8x1 |
| Dimensiune cheie hexagonală pentru șurubul de fixare | Dimensiune cheie hexagonală pentru șurubul de fixare | 4 mm |
| Cuplu de strângere recomandat pentru șurubul de fixare | Cuplu de strângere recomandat pentru șurubul de fixare | 6.5 N·m N·m |
| G | Diametru recomandat șuruburi de prindere, mm | 14 mm |
| G | Diametru recomandat șuruburi de prindere, inch | 0.5625 in in |
