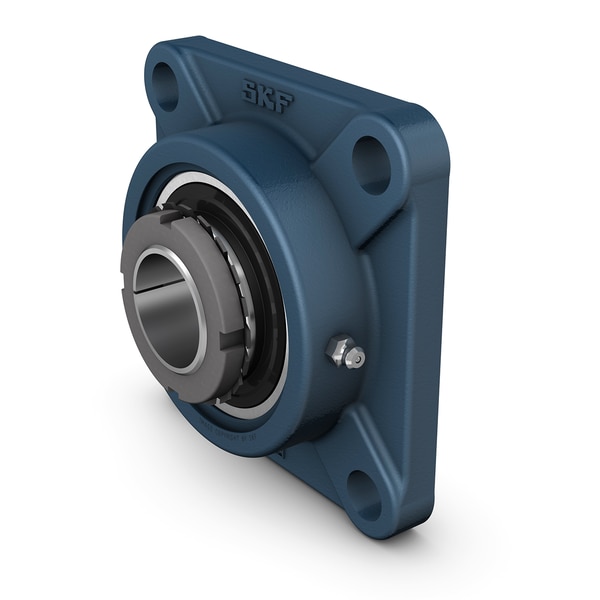

Fotografia produsului are caracter informativ
FYJ45-KF+SKF
Date tehnice produs
FYJ 45 KF - Square flanged ball bearing unit for adapter sleeve locking, carcasă din fontă, JIS
Unitate de rulment cu flanșă pătrată pentru blocarea manșonului adaptor, carcasă din fontă, JIS Aceste unități de rulment cu flanșă pătrată sunt conforme cu Standardele Industriale Japoneze (JIS). Ele constau dintr-un rulment inserat, blocat pe ax cu un manșon adaptor, care permite rulmenților să funcționeze la viteze mai mari și să ruleze mai lin. Rulmentul este montat într-o carcasă din fontă, care poate fi înșurubată pe peretele sau cadrul mașinii. Unitățile de rulment pot acomoda o aliniere inițială moderată, dar de obicei nu permit deplasarea axială. Manșonul adaptor nu este inclus în unitate și ar trebui comandat separat.
Diametru șurub de prindere14 mmDiametru șurub de prindere
Diametru arbore40 mmDiametru arbore
Lățime totală carcasă38 mmLățime totală carcasă
Lățime totală50.75 mmLățime totală
Distanța între centrele găurilor de șurub105 mmDistanța între centrele găurilor de șurub
Lățime rulment, totală34.9 mmLățime rulment, totală
Prezentare produs
| Cod produs | FYJ 45 KF |
|---|---|
| Tip produs | Square flanged ball bearing unit for adapter sleeve locking, carcasă din fontă, JIS |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru șurub de prindere | Diametru șurub de prindere | 14 mm |
| Diametru arbore | Diametru arbore | 40 mm |
| Lățime totală carcasă | Lățime totală carcasă | 38 mm |
| Lățime totală | Lățime totală | 50.75 mm |
| Distanța între centrele găurilor de șurub | Distanța între centrele găurilor de șurub | 105 mm |
| Lățime rulment, totală | Lățime rulment, totală | 34.9 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 33.2 kN |
| Sarcină statică de bază | Sarcină statică de bază | 21.6 kN |
| Turație limită | Turație limită | 4300 r/min |
Proprietăți
| Associated mounting tool | Associated mounting tool | HN 9 |
| Tip carcasă | Tip carcasă | Flanged |
| Carcasă cu flanșă type | Carcasă cu flanșă type | Square |
| Număr găuri de șurub pentru fixare | Număr găuri de șurub pentru fixare | 4 |
| Fastening bolt hole type | Fastening bolt hole type | Plain |
| Element de reținere, inel interior | Element de reținere, inel interior | Bucșă de strângere |
| Tip alezaj | Tip alezaj | Tapered |
| Inel de așezare din cauciuc | Inel de așezare din cauciuc | Fără |
| Material, housing | Material, housing | Cast iron |
| Material rulment | Material rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, bearing | Etanșare, bearing | Etanșare și aruncător pe ambele părți |
| Tip etanșare | Tip etanșare | Contact, standard |
| Etanșare, unit | Etanșare, unit | Fără |
| Lubrifiant | Lubrifiant | unsoare |
| Relubrifiere hole | Relubrifiere hole | Cu |
| unsoare fitting | unsoare fitting | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 2 kg |
| Cod eClass | Cod eClass | 23-05-16-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni detaliate
| d | Diametru interior | 40 mm |
| d1 | Diametru exterior of inel interior | ≈ 56.8 mm |
| d3 | Diametru exterior of lock nut | 65 mm |
| A | Lățime of housing | 38 mm |
| A1 | Lățime flanșă | 16 mm |
| A3 | Depth of centring recess | 3.2 mm |
| B1 | Lățime of sleeve | 50 mm |
| Db1 | Top external diameter | 107 mm |
| Db2 | Base external diameter | 108 mm |
| Dc | Diametru carcasă centering recess | 119.1 mm |
| J | Distanța între centrele găurilor de șurub | 105 mm |
| L | Lungime totală | 137 mm |
| N | Diametru gaură șurub de prindere | 16 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul pistei | 28.75 mm |
| T | Overall width | 50.75 mm |
| RG | Carcasă thread for grease fitting | 1/4-28 UNF |
| R1 | Poziție axială filet carcasă | 22 mm |
| DN | Diametru sferă cap gresor | 6.5 mm |
| SWN | Dimensiune cheie hexagonală pentru gresor | 7 mm |
| GN | Filet of grease fitting | 1/4-28 SAE-LT |
| J6 | Distance of dowel pins | 123 mm |
| J7 | Axial offset of dowel pins | 33.5 mm |
| N4 | Recommended diameter for dowel pins | 4 mm |
Date de calcul
| C | Sarcină dinamică de bază | 33.2 kN |
| C0 | Sarcină statică de bază | 21.6 kN |
| Pu | Limită de sarcină la oboseală | 0.915 kN |
| Turație limită | Turație limită | 4300 r/min |
Informații de montaj
| Associated spanner | Associated spanner | HN 9 |
| α | Recommended lock nut tightening angle | 110 ° ° |
| G | Diametru recomandat șuruburi de prindere, mm | 14 mm |
| G | Diametru recomandat șuruburi de prindere, inch | 0.5625 in in |
