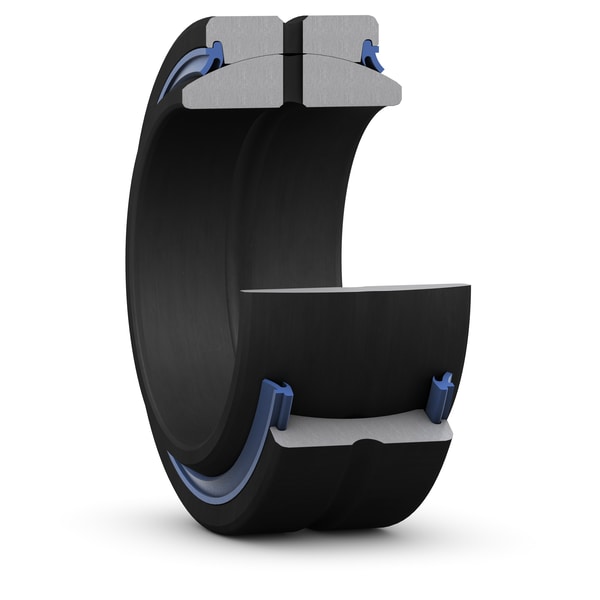

Fotografia produsului are caracter informativ
GE35-ES-2RS+SKF
Date tehnice produs
GE 35 ES-2RS - Articulație sferică radială, cu întreținere necesară, etanșat, metric sizes
Articulație sferică radială, cu întreținere necesară, etanșat, metric sizes Articulație sferică radialăs are designed to accommodate radial and combined radial and axial loads, and also misalignment. Acest design specific include o combinație de suprafață de alunecare oțel/oțel și o etanșare cu contact cu două buze pe ambele părți. The bearings require maintenance and can be relubricated via lubrication holes and an annular groove in both rings.
Diametru interior35 mmDiametru interior
Diametru exterior55 mmDiametru exterior
Lățime inel interior25 mmLățime inel interior
Lățime inel exterior20 mmLățime inel exterior
Sarcină dinamică de bază80 kNSarcină dinamică de bază
Sarcină statică de bază400 kNSarcină statică de bază
Prezentare produs
| Cod produs | GE 35 ES-2RS |
|---|---|
| Tip produs | Articulație sferică radială, cu întreținere necesară, etanșat, metric sizes |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 35 mm |
| Diametru exterior | Diametru exterior | 55 mm |
| Lățime inel interior | Lățime inel interior | 25 mm |
| Lățime inel exterior | Lățime inel exterior | 20 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 80 kN |
| Sarcină statică de bază | Sarcină statică de bază | 400 kN |
Proprietăți
| Sliding contact surface combination | Sliding contact surface combination | Steel/steel, standard |
| Material, inel interior | Material, inel interior | Oțel pentru rulmenți |
| Material, inel exterior | Material, inel exterior | Oțel pentru rulmenți |
| Întreținere | Întreținere | Relubrifiere necesară |
| Joc radial intern | Joc radial intern | CN |
| Etanșare | Etanșare | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Double-lip |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 0.211 kg |
| Cod eClass | Cod eClass | 23-05-01-06 |
| Cod UNSPSC | Cod UNSPSC | 31171515 |
Dimensiuni detaliate
| d | Diametru interior | 35 mm |
| D | Diametru exterior | 55 mm |
| B | Lățime | 25 mm |
| C | Lățime inel exterior | 20 mm |
| α | Angle of tilt | 6 ° ° |
| dk | Diametru cale de rulare inel interior | 47 mm |
| b | Lățime annular lubrication groove at inel exterior | 3.8 mm |
| b1 | Lățime annular lubrication groove at inel interior | 4 mm |
| M | Diametru orificiu de ungere (inel exterior) | 2.5 mm |
| r1 | Dimensiune teșitură bore | min. 0.6 mm |
| r2 | Dimensiune teșitură inel exterior | min. 1 mm |
Dimensiuni de reazem
| da | Diametru reazem arbore | min. 38.5 mm |
| da | Diametru reazem arbore | max. 39.8 mm |
| Da | Diametru reazem carcasă | min. 48.5 mm |
| Da | Diametru reazem carcasă | max. 50.9 mm |
| ra | Rază de racordare shaft | max. 0.6 mm |
| rb | Rază de racordare housing | max. 1 mm |
Date de calcul
| C | Sarcină dinamică de bază | 80 kN |
| C0 | Sarcină statică de bază | 400 kN |
| K | Factor specific de sarcină dinamică | 100 N/mm² N/mm² |
| K0 | Factor specific de sarcină statică | 500 N/mm² N/mm² |
| KM | Material constant | 330 |
