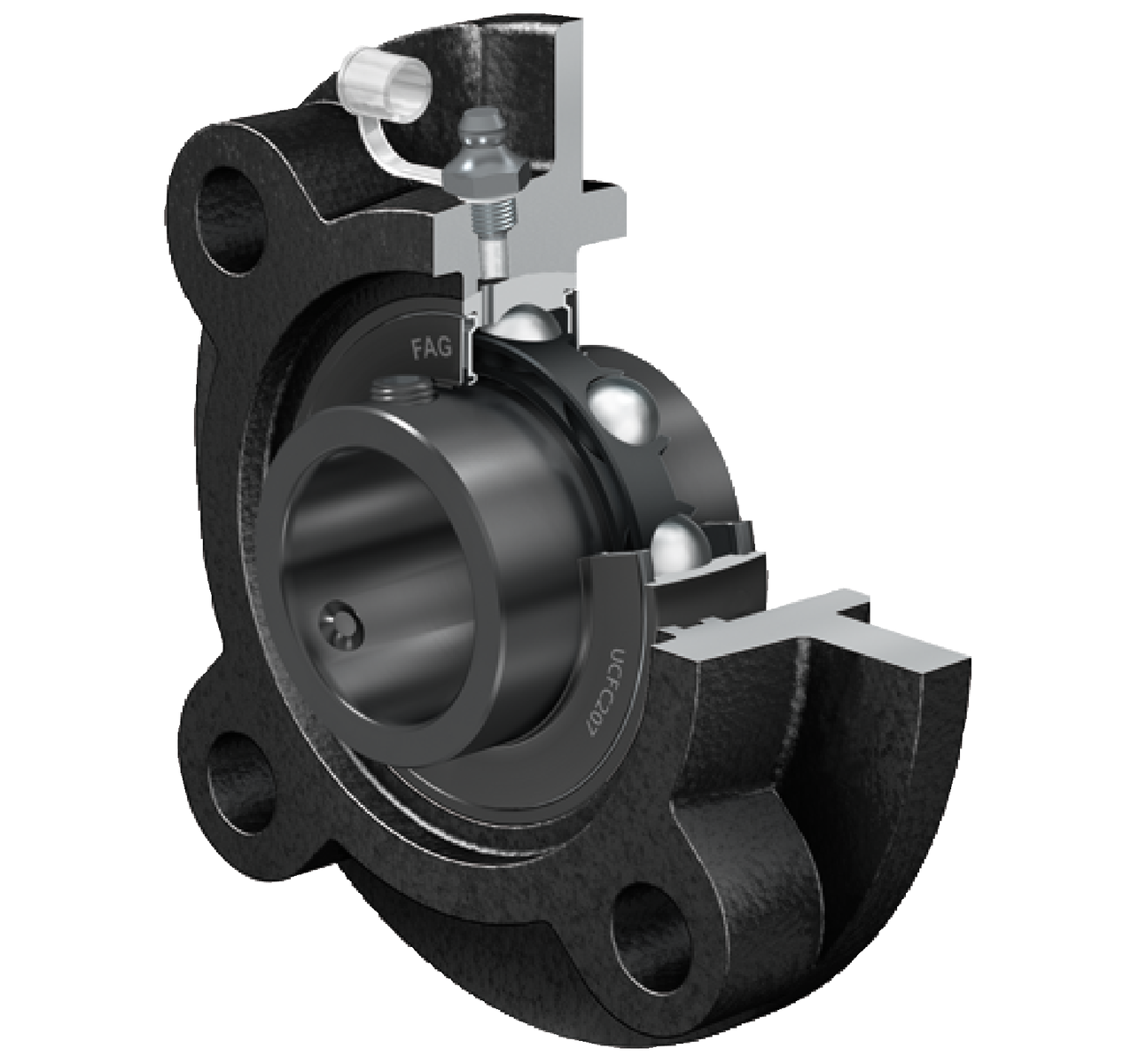

Fotografia produsului are caracter informativ
UCFC206+KOYO
Date tehnice produs
UCFC206 - Unitate de lagăr cu flanșă
Unitate de lagăr cu flanșă UCFC
d30 mmDiametru interior
B38,1 mmLățime
Prezentare produs
| Cod produs | UCFC206 |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | |
| Număr material | 0821988370000 |
| Tip de bază | UCFC206 |
| Masă | 1.252 kg |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |
Dimensiuni detaliate și date de performanță
| d | Diametru interior | 30 mm |
| H | Înălțime flanșă | 125 mm |
| U | Înălțime totală unitate | 32,2 mm |
| C ur | Limită de sarcină la oboseală, radială | 590 N |
| ≈m | Masă | 1,252 kg |

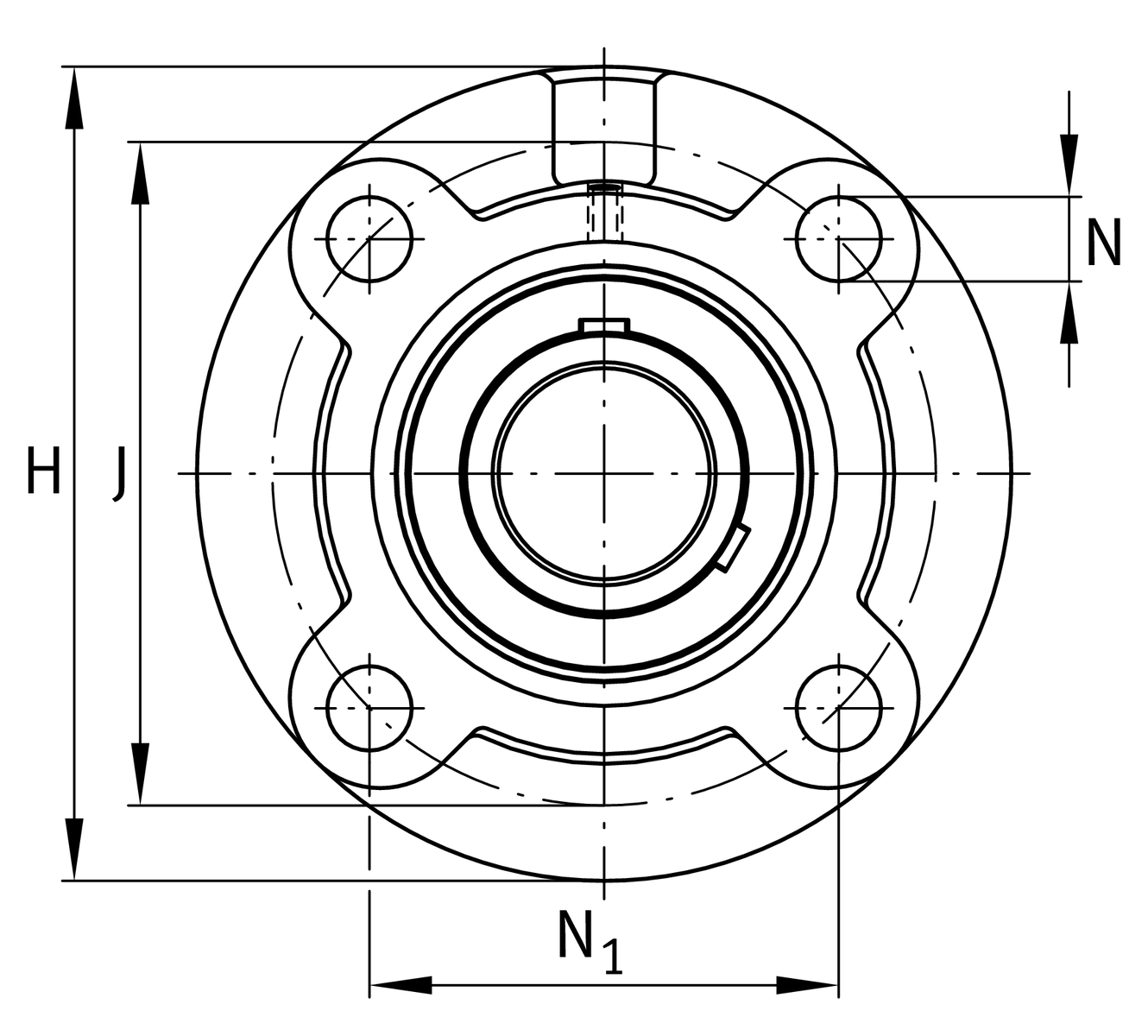

Dimensiuni de montaj
| J | Diametru cerc de divizare (găuri) | 100 mm |
| N | Alezaj de fixare | 12 mm |
| N 1 | Distanță alezaje de fixare | 70,7 mm |
| T 1 | Înălțime umăr de centrare | 8 mm |
| Z | Diametru umăr de centrare | 80 mm |
| Diametru degajare umăr de centrare | h8 | |
| n | Număr de orificii de înșurubare | 4 |

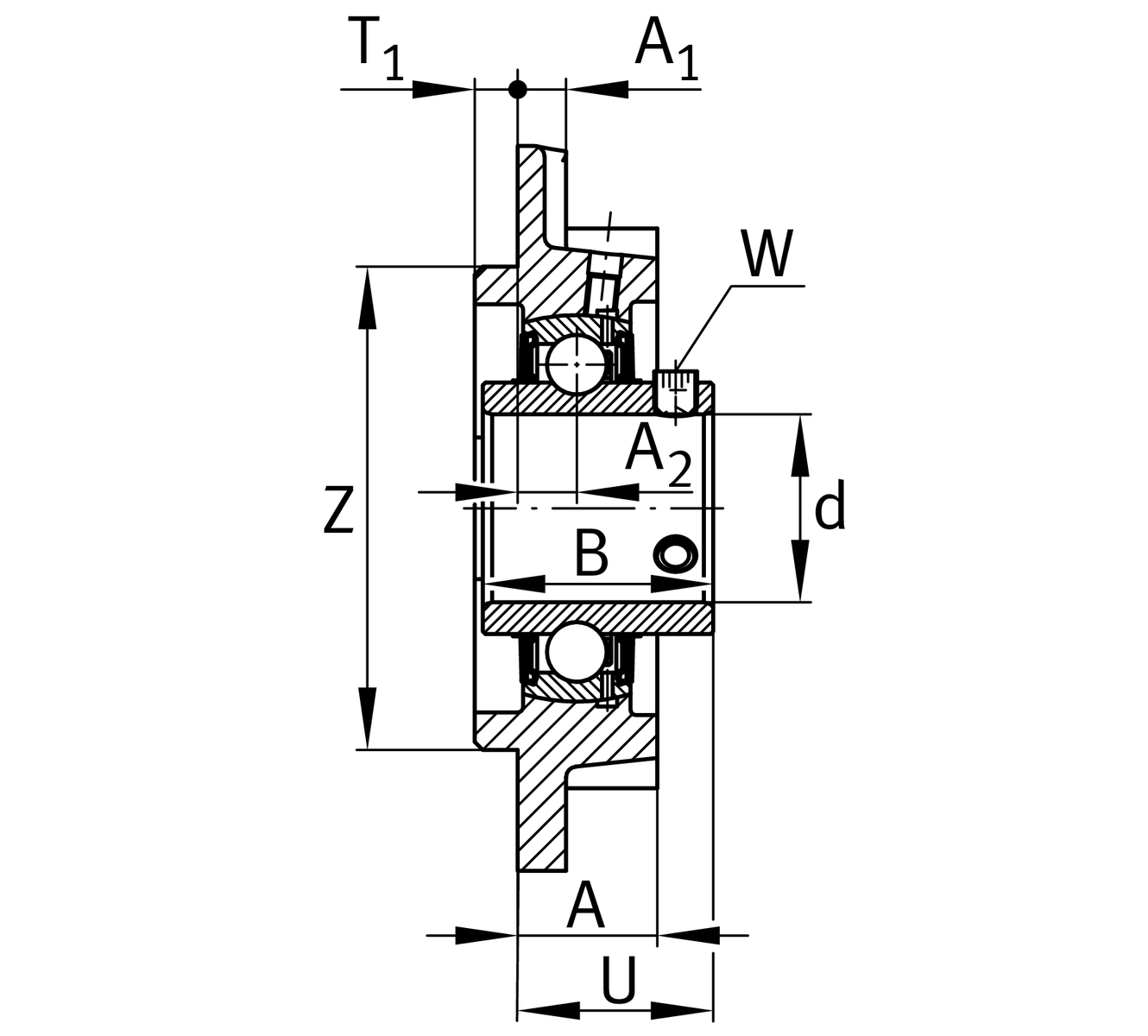

Dimensiuni detaliate
| A | Înălțime carcasă | 23 mm |
| A 1 | Grosime flanșă | 8 mm |
| A 2 | Distanță cale de rulare | 10 mm |
| B | Lățime | 38,1 mm |
| Q | Filet racord pentru ungere | M6 |
