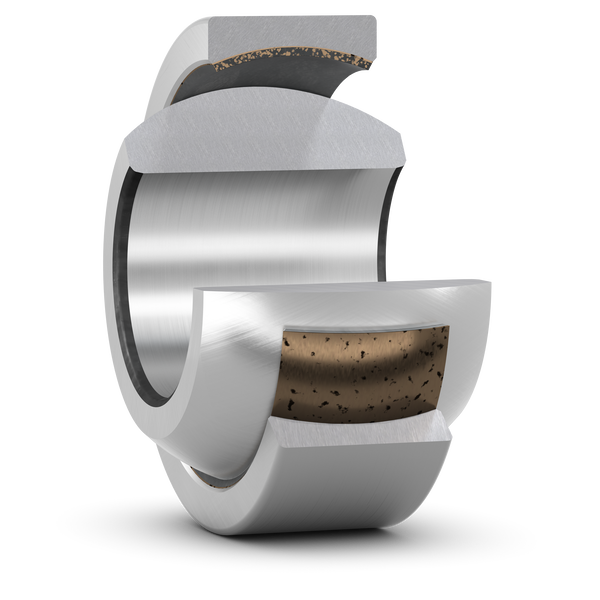

Fotografia produsului are caracter informativ
GEH20-C+SKF
Date tehnice produs
GEH 20 C - Articulație sferică radială, fără întreținere, metric sizes
Articulație sferică radială, fără întreținere, metric sizes These spherical plain bearings have a steel/PTFE sintered bronze contact surface combination and are fără întreținere. The sliding surfaces have to be externally protected from contaminants. These bearings are also available cu a wider inel interior and a larger diametru exterior (sufix GEH), which enable higher load ratings and larger tilt angles.
Diametru interior20 mmDiametru interior
Diametru exterior42 mmDiametru exterior
Lățime inel interior25 mmLățime inel interior
Lățime inel exterior16 mmLățime inel exterior
Sarcină dinamică de bază51 kNSarcină dinamică de bază
Sarcină statică de bază127 kNSarcină statică de bază
Prezentare produs
| Cod produs | GEH 20 C |
|---|---|
| Tip produs | Articulație sferică radială, fără întreținere, metric sizes |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 20 mm |
| Diametru exterior | Diametru exterior | 42 mm |
| Lățime inel interior | Lățime inel interior | 25 mm |
| Lățime inel exterior | Lățime inel exterior | 16 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 51 kN |
| Sarcină statică de bază | Sarcină statică de bază | 127 kN |
Proprietăți
| Sliding contact surface combination | Sliding contact surface combination | Steel/PTFE sintered bronze |
| Material, inel interior | Material, inel interior | Oțel pentru rulmenți |
| Material, inel exterior | Material, inel exterior | Steel |
| Întreținere | Întreținere | Întreținere-free |
| Etanșare | Etanșare | Fără |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
Logistică
| Greutate netă produs | Greutate netă produs | 0.154 kg |
| Cod eClass | Cod eClass | 23-05-01-06 |
| Cod UNSPSC | Cod UNSPSC | 31171515 |
Dimensiuni detaliate
| d | Diametru interior | 20 mm |
| D | Diametru exterior | 42 mm |
| B | Lățime | 25 mm |
| C | Lățime inel exterior | 16 mm |
| α | Angle of tilt | 17 ° ° |
| dk | Diametru cale de rulare inel interior | 35.5 mm |
| r1 | Dimensiune teșitură bore | min. 0.3 mm |
| r2 | Dimensiune teșitură inel exterior | min. 0.6 mm |
Dimensiuni de reazem
| da | Diametru reazem arbore | min. 22.1 mm |
| da | Diametru reazem arbore | max. 25.2 mm |
| Da | Diametru reazem carcasă | min. 33.7 mm |
| Da | Diametru reazem carcasă | max. 39.5 mm |
| ra | Rază de racordare shaft | max. 0.3 mm |
| rb | Rază de racordare housing | max. 0.6 mm |
Date de calcul
| C | Sarcină dinamică de bază | 51 kN |
| C0 | Sarcină statică de bază | 127 kN |
| K | Factor specific de sarcină dinamică | 100 N/mm² N/mm² |
| K0 | Factor specific de sarcină statică | 250 N/mm² N/mm² |
| KM | Material constant | 1400 |
