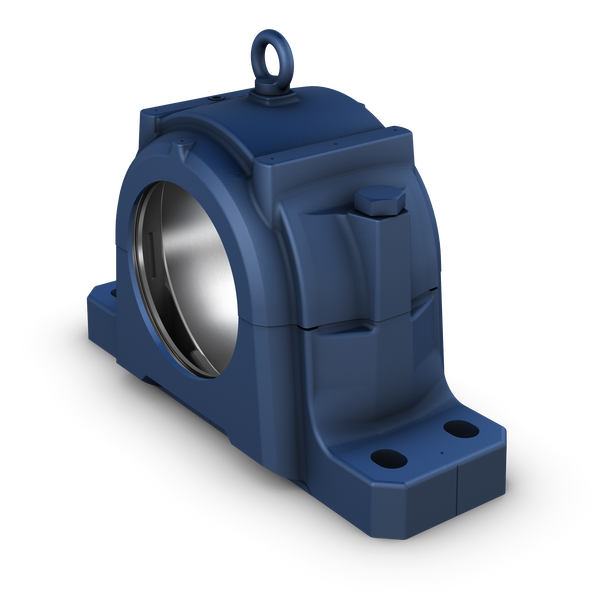

FSNL526+SKF
Date tehnice produs
FSNL 526 - Split plummer (pillow) block housing, SNL 2, 3, 5 and 6 series
Carcasă bloc plummer (pernă) despărțită, seriile SNL 2, 3, 5 și 6. Carcasele bloc plummer SNL sunt cele mai populare carcase de rulmenți SKF de pe piață, dezvoltate pentru a fi prima alegere în ceea ce privește designul, calitatea și economia. They enable the incorporated bearings to achieve maximum service life cu less need for maintenance. Different housing variants and seal designs are available, making the use of tailored housings virtually unnecessary and enabling cost-effective bearing arrangements to be made.
Diametru locaș rulment230 mmDiametru locaș rulment
Lățime of bearing seat90 mmLățime of bearing seat
Înălțime centru (lagăr pe pernă)150 mmÎnălțime centru (lagăr pe pernă)
Distanța între centrele găurilor de șurub380 mmDistanța între centrele găurilor de șurub
Distanța între centrele găurilor de șurub (axial direction)70 mmDistanța între centrele găurilor de șurub (axial direction)
Diametru șurub de prindere20 mmDiametru șurub de prindere
Prezentare produs
| Cod produs | FSNL 526 |
|---|---|
| Tip produs | Split plummer (pillow) block housing, SNL 2, 3, 5 and 6 series |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru locaș rulment | Diametru locaș rulment | 230 mm |
| Lățime of bearing seat | Lățime of bearing seat | 90 mm |
| Înălțime centru (lagăr pe pernă) | Înălțime centru (lagăr pe pernă) | 150 mm |
| Distanța între centrele găurilor de șurub | Distanța între centrele găurilor de șurub | 380 mm |
| Distanța între centrele găurilor de șurub (axial direction) | Distanța între centrele găurilor de șurub (axial direction) | 70 mm |
| Diametru șurub de prindere | Diametru șurub de prindere | 20 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Plummer/pillow block |
| Carcasă configuration | Carcasă configuration | Two-piece |
| Mounting arrangement | Mounting arrangement | Through shaft/Shaft end |
| Număr găuri de șurub pentru fixare | Număr găuri de șurub pentru fixare | 4 |
| Material, housing | Material, housing | Cast iron |
| Bearing housing seal type | Bearing housing seal type | Fără |
| Carcasă lubrication feature/possibility | Carcasă lubrication feature/possibility | unsoare |
Logistică
| Greutate netă produs | Greutate netă produs | 33.7 kg |
| Cod eClass | Cod eClass | 23-05-17-01 |
| Cod UNSPSC | Cod UNSPSC | 31171519 |
Dimensiuni detaliate
| Da | Diametru locaș rulment | 230 mm |
| Clasă de toleranță of bearing seat diameter | Clasă de toleranță of bearing seat diameter | G7 |
| Ca | Lățime of bearing seat | 90 mm |
| H1 | Centre height of bearing seat | 150 mm |
| Db | Diametru interior | 167.5 mm |
| A | Overall width | 190 mm |
| A1 | Foot width | 130 mm |
| G1 | Filet of relubrication holes | 1/8-27 NPSF |
| H | Înălțime totală | 290 mm |
| H2 | Foot height | 50 mm |
| L | Lungime totală | 445 mm |
| J | Distance between attachment bolts | 380 mm |
| J1 | Axial distance between attachment bolts | 70 mm |
| N | Length of attachment bolt hole | 28 mm |
| N1 | Lățime of attachment bolt hole | 22 mm |
| A3 | Inside width between seal grooves | 156 mm |
| A4 | Lățime canal etanșare | 6 mm |
| A5 | Distance to seal groove back face | 11 mm |
| A6 | Lățime la diametrul alezajului | 15 mm |
| Dc | Diametru canal etanșare | 177.5 mm |
| J6 | Distance between dowel pins | 414 mm |
| N4 | Diameter of dowel pins | max. 12 mm |
Date de calcul
| P0° | Sarcină de rupere at 0° load angle (if the housing is not supported over its entire base) | 900 kN |
| P55° | Sarcină de rupere at 55° load angle | 900 kN |
| P90° | Sarcină de rupere at 90° load angle | 540 kN |
| P120° | Sarcină de rupere at 120° load angle | 410 kN |
| P150° | Sarcină de rupere at 150° load angle | 360 kN |
| P180° | Sarcină de rupere at 180° load angle | 450 kN |
| Pa | Sarcină de rupere, axial | 295 kN |
| Q120° | Load to reach yield point at 120° load angle | 900 kN |
| Q150° | Load to reach yield point at 150° load angle | 520 kN |
| Q180° | Load to reach yield point at 180° load angle | 450 kN |
Materials
| Carcasă material | Carcasă material | Cast iron |
| Corrosion protection | Corrosion protection | Paint - in accordance cu ISO 12944-2, corrosivity category C2 |
Informații de montaj
| G | Recommended diameter of attachment bolts | 20 mm |
| Recommended tightening torque for attachment bolts | Recommended tightening torque for attachment bolts | 385 N·m N·m |
| Size of cap bolts | Size of cap bolts | M24x130 |
| Tightening torque for cap bolts | Tightening torque for cap bolts | 350 N·m N·m |
| Size of eye bolt | Size of eye bolt | M10 |
| Initial grease fill, 20% | Initial grease fill, 20% | 700 g g |
| Initial grease fill, 40% | Initial grease fill, 40% | 1100 g g |
Produse incluse
| unsoare fitting | unsoare fitting | AH 1/8-27 PTF |
