30202+SKF
Date tehnice produs

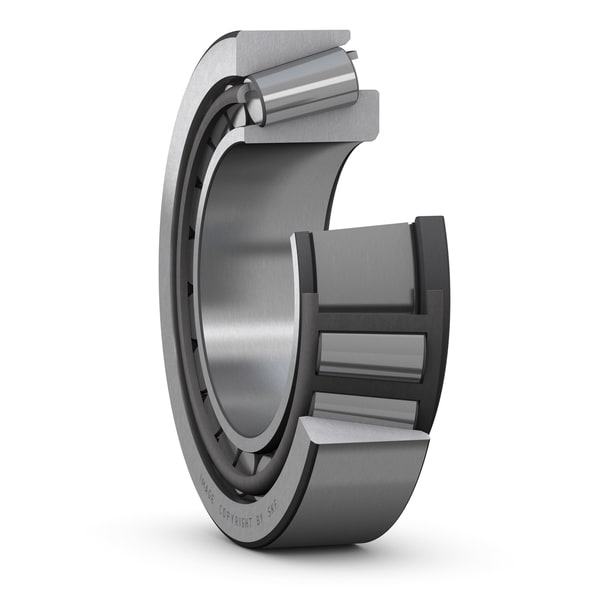

30202 - Rulment cu role conice pe un singur rând
Rulment cu role conice pe un singur rând Rulment cu role conice pe un singur rânds sunt proiectați pentru a prelua sarcini radiale și axiale combinate și pentru a asigura o frecare redusă în timpul funcționării. Inelul interior, împreună cu rolele și colivia, poate fi montat separat de inelul exterior. Aceste componente demontabile și interschimbabile facilitează montarea, demontarea și întreținerea. Prin montarea unui rulment cu role conice pe un singur rând împotriva altuia și prin aplicarea unei preîncărcări, se poate obține o aplicație de rulment rigidă.
Diametru interior15 mmDiametru interior
Diametru exterior35 mmDiametru exterior
Lățime totală11.75 mmLățime totală
Lățime inel interior11 mmLățime inel interior
Lățime inel exterior9.25 mmLățime inel exterior
Unghi de contact13 °Unghi de contact
Prezentare produs
| Cod produs | 30202 |
|---|---|
| Tip produs | Rulment cu role conice pe un singur rând |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 15 mm |
| Diametru exterior | Diametru exterior | 35 mm |
| Lățime totală | Lățime totală | 11.75 mm |
| Lățime inel interior | Lățime inel interior | 11 mm |
| Lățime inel exterior | Lățime inel exterior | 9.25 mm |
| Unghi de contact | Unghi de contact | 13 ° |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 18.5 kN |
| Sarcină statică de bază | Sarcină statică de bază | 14.6 kN |
| Turație de referință | Turație de referință | 17000 r/min |
| Turație limită | Turație limită | 20000 r/min |
| Clasă de performanță SKF | Clasă de performanță SKF | SKF Explorer |
Proprietăți
| Parte rulment | Parte rulment | Complete bearing |
| Număr de rânduri | Număr de rânduri | 1 |
| Element de poziționare, inel exterior rulment | Element de poziționare, inel exterior rulment | Fără |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Tablă de oțel |
| Arrangement of unghi de contact (double-row bearing) | Arrangement of unghi de contact (double-row bearing) | Nu se aplică |
| Aranjament potrivit | Aranjament potrivit | Nu |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Nune |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Unit system | Unit system | Metric |
| Amprentă de carbon indicativă pentru produs nou | Amprentă de carbon indicativă pentru produs nou | 0.2 kg CO2e |
Logistică
| Greutate netă produs | Greutate netă produs | 0.055 kg |
| Cod eClass | Cod eClass | 23-05-09-10 |
| Cod UNSPSC | Cod UNSPSC | 31171516 |
Dimensiuni detaliate
| d | Diametru interior | 15 mm |
| D | Diametru exterior | 35 mm |
| T | Lățime totală a rulmentului | 11.75 mm |
| d1 | Diametrul umărului inelului interior | ≈ 25.6 mm |
| B | Lățimea inelului interior | 11 mm |
| C | Lățimea inelului exterior | 9.25 mm |
| r1,2 | Dimensiune teșitură of inel interior | min. 0.6 mm |
| r3,4 | Dimensiune teșitură of inel exterior | min. 0.6 mm |
| a | Distance side face to pressure point | 8.35 mm |
Dimensiuni de reazem
| da | Diametru reazem arbore | max. 20 mm |
| db | Diametru reazem arbore | min. 20.5 mm |
| Da | Diametru reazem carcasă | min. 30 mm |
| Da | Diametru reazem carcasă | max. 30.5 mm |
| Db | Diametru reazem carcasă | min. 32 mm |
| Ca | Lățimea minimă a spațiului necesar în carcasă pe fața laterală mare | min. 2 mm |
| Cb | Lățimea minimă a spațiului necesar în carcasă pe fața laterală mică | min. 2.5 mm |
| ra | Rază de racordare a arborelui | max. 0.6 mm |
| rb | Rază de racordare a carcasei | max. 0.6 mm |
Date de calcul
| Clasă de performanță SKF | Clasă de performanță SKF | SKF Explorer |
| C | Sarcină dinamică de bază | 18.5 kN |
| C0 | Sarcină statică de bază | 14.6 kN |
| Pu | Limită de sarcină la oboseală | 1.43 kN |
| Turație de referință | Turație de referință | 17000 r/min |
| Turație limită | Turație limită | 20000 r/min |
| e | Valoare limită | 0.35 |
| Y | Factor de calcul | 1.7 |
| Y0 | Factor de calcul | 0.9 |
