GIKRB22-PD+INA

Date tehnice INA/Schaeffler

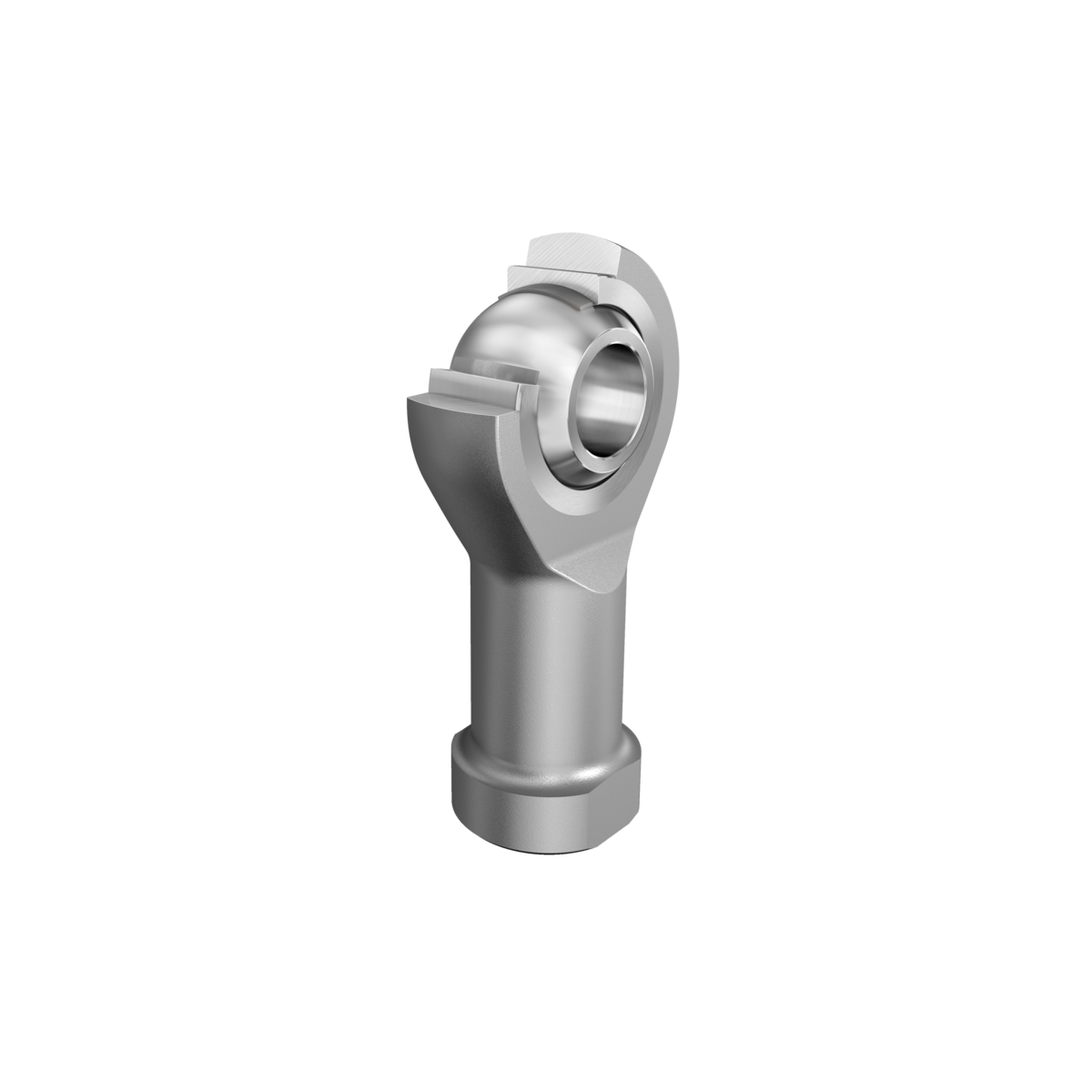

GIKRB22-PD - Cap de bară

Cap de bară GIKR..-PW, internal threads, fără întreținere

C r57.300 NSarcină dinamică de bază, radială

C 0r48.800 NSarcină statică de bază, radială

d22 mmDiametru interior rulment

D42 mmDiametru exterior rulment

B28 mmLățime inel interior

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere pe durată de viață / fără întreținere

Neetanșat

Eroare unghiulară statică și nealiniere

Eroare unghiulară dinamică și nealiniere

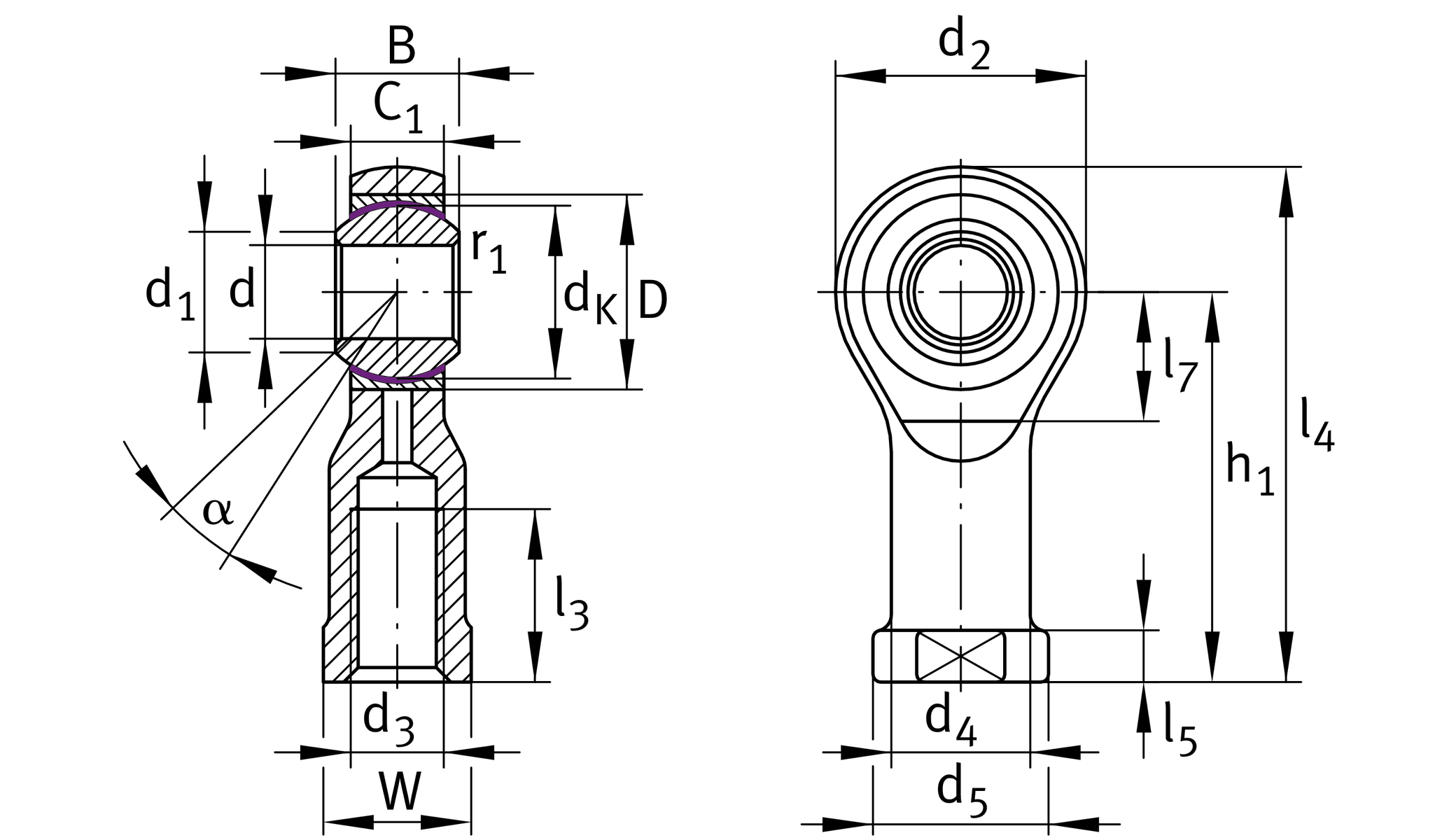

C r	Sarcină dinamică de bază, radială	57.300 N
C 0r	Sarcină statică de bază, radială	48.800 N
d	Diametru interior rulment	22 mm
d 2	Diametru exterior ochi	55 mm
l 4	Lungime totală cap cu filet interior	111,5 mm
≈m	Masă	0,522 kg

C 1	Lățime of the rod end	20 mm
D	Diametru exterior rulment	42 mm
B	Lățime inel interior	28 mm
d K	Diametru bilă	38,1 mm
d 3	Dimensiune filet	M22
d 4	Diametru tijă	30 mm
d 5	Diametru tijă, large	37 mm
h 1	Shank Length Filet interior head	84 mm
α	Tilt angle	15 °
l 3	Lungime filet Filet interior	33 mm
l 5	Length rod end shank	12 mm
l 7	Distanță găurire față de începutul arborelui	29 mm
W	Lățime Across Flat	32 mm
d UT	Diametru interior rulment, toleranță inferioară	0 mm
d OT	Diametru interior rulment, toleranță superioară	0,021 mm
B UT	Lățime inel interior, toleranță inferioară	-0,12 mm
B OT	Lățime inel interior, toleranță superioară	0 mm
G r	Joc radial	0,01 - 0,055
G rmin	Joc radial minim	0,01 mm
G rmax	Joc radial maxim	0,055 mm

r 1smin	Edge Spacing	0,3 mm
d 1	Diametru flanșă exterioară inel interior	25,8 mm

T min	Temperatură minimă de funcționare	-50 °C
T max	Temperatură maximă de funcționare	200 °C
