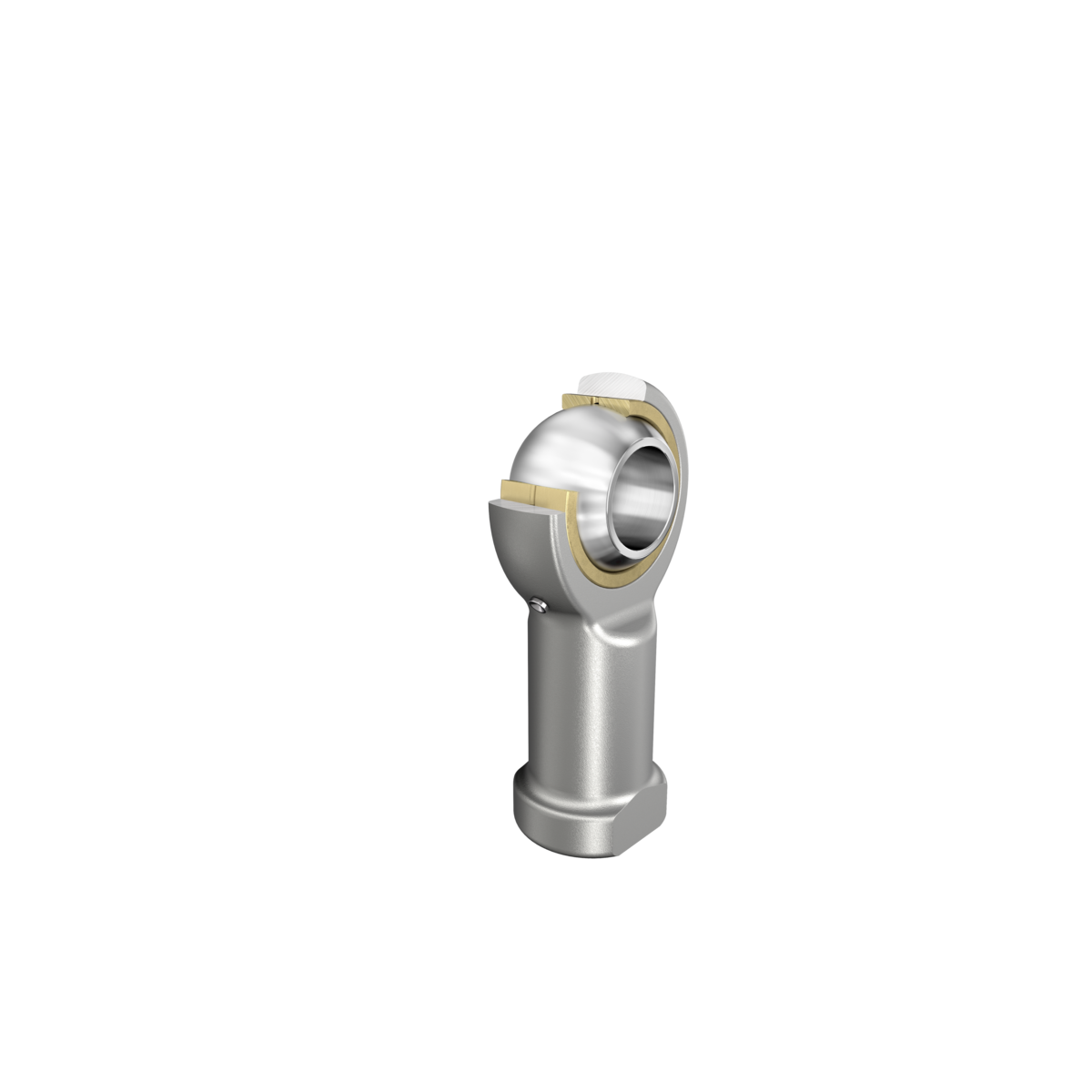

Fotografia produsului are caracter informativ

GIKRB22-PC+INA

Date tehnice INA/Schaeffler

GIKRB22-PC - Cap de bară

Cap de bară cu filet interior, filet pe dreapta, cu întreținere necesară, DIN ISO 12240-4. serie dimensională K, tip F, execuție deschisă

d22 mmDiametru interior rulment

D42 mmDiametru exterior rulment

B28 mmLățime inel interior

C r35.800 NSarcină dinamică de bază, radială

C 0r48.800 NSarcină statică de bază, radială

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Neetanșat

Eroare unghiulară statică și nealiniere

Eroare unghiulară dinamică și nealiniere

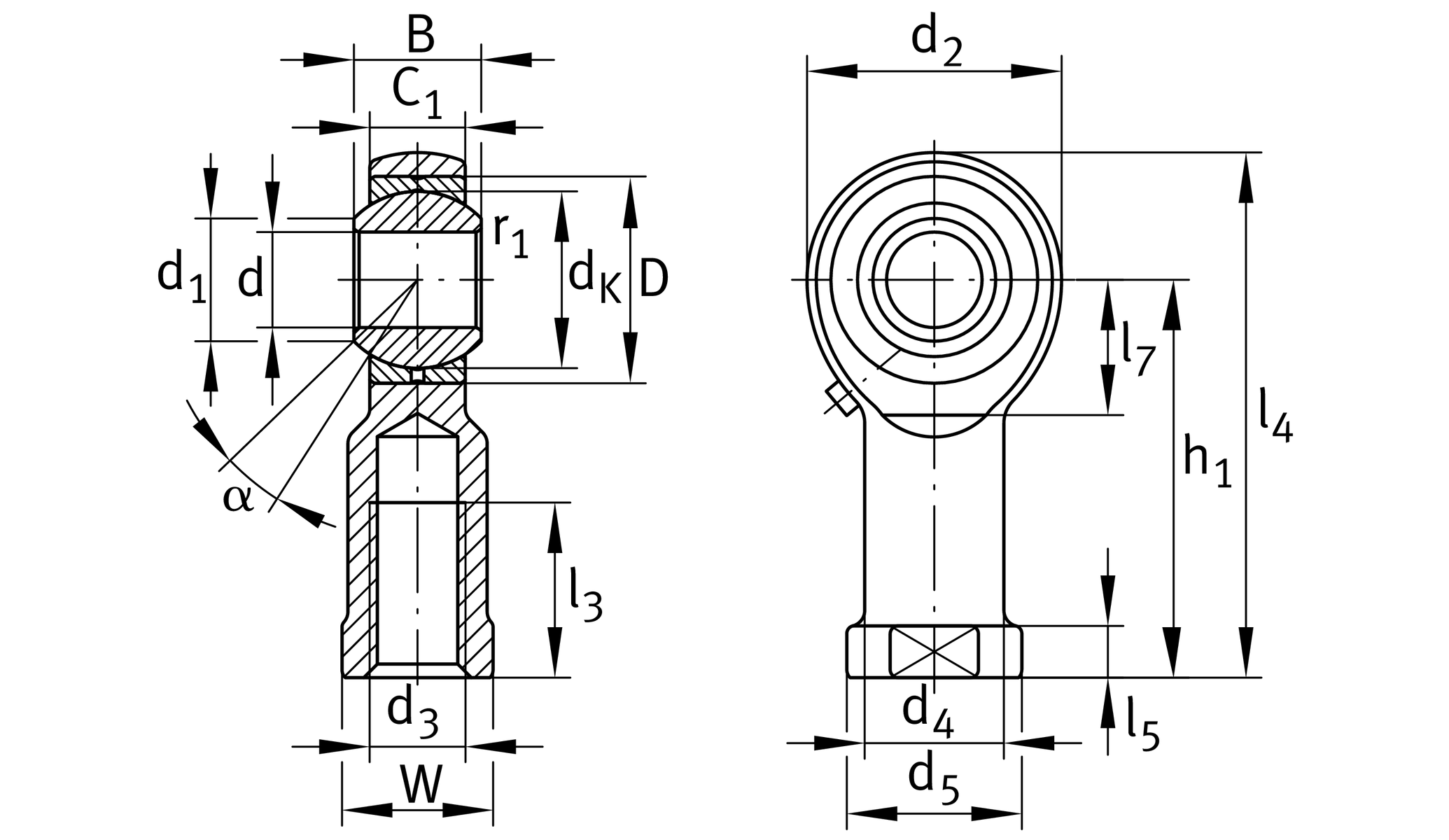

d	Diametru interior rulment	22 mm
D	Diametru exterior rulment	42 mm
B	Lățime inel interior	28 mm
C r	Sarcină dinamică de bază, radială	35.800 N
C 0r	Sarcină statică de bază, radială	48.800 N
G r	Joc radial	0,004 - 0,059 mm
≈m	Masă	0,528 kg

d K	Diametru bilă	38,1 mm
d 1	Diametru flanșă exterioară inel interior	25,8 mm
d 2	Diametru exterior ochi	55 mm
d 3	Dimensiune filet	M22x1,5
d 4	Diametru tijă	30 mm
h 1	Shank Length Filet interior head	84 mm
C 1	Lățime of the rod end	20 mm
α	Tilt angle	15 °
l 3	Lungime filet Filet interior	33 mm
l 4	Lungime totală cap cu filet interior	111,5 mm
l 5	Length rod end shank	12 mm
l 7	Distanță găurire față de începutul arborelui	27 mm
d 5	Diametru tijă, large	40 mm
r 1smin	Edge Spacing	0,3 mm
W	Lățime Across Flat	32 mm
d OT	Diametru interior rulment, toleranță superioară	0,021 mm
d UT	Diametru interior rulment, toleranță inferioară	0 mm
d T	Diametru interior rulment, tolerance	H7
B OT	Lățime inel interior, toleranță superioară	0 mm
B UT	Lățime inel interior, toleranță inferioară	-0,12 mm
G rmax	Joc radial maxim	0,059 mm
G rmin	Joc radial minim	0,004 mm

T min	Temperatură minimă de funcționare	-60 °C
T max	Temperatură maximă de funcționare	250 °C
