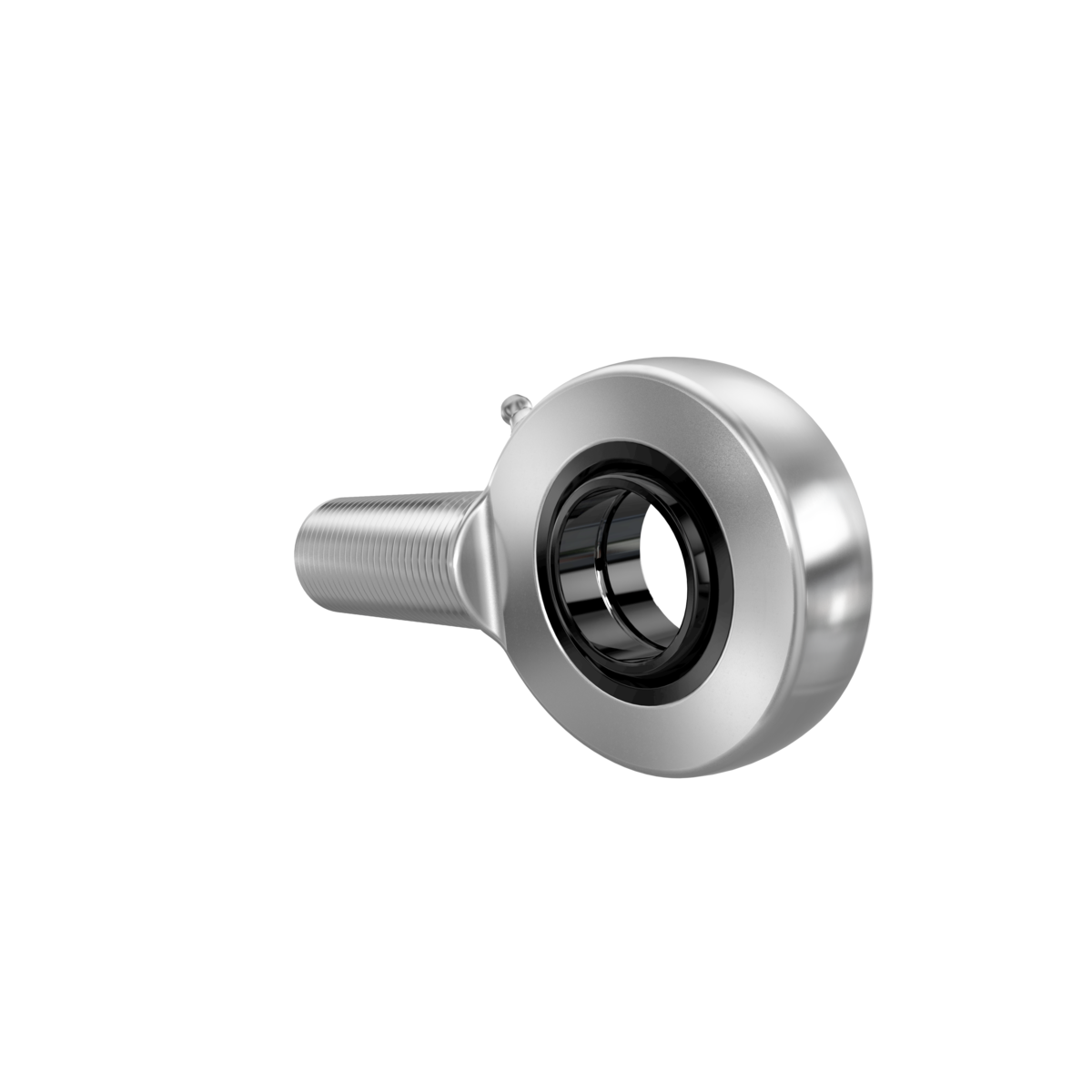

Fotografia produsului are caracter informativ
GAR40-DO-2RS+INA
Date tehnice INA/Schaeffler
GAR40-DO-2RS - Cap de bară
Cap de bară cu filet exterior, filet pe dreapta, cu întreținere necesară, suprafață de alunecare: oțel/oțel, DIN ISO 12240-4, serie dimensională E, tip M, execuție etanșată
C r129.000 NSarcină dinamică de bază, radială
C 0r194.000 NSarcină statică de bază, radială
d40 mmDiametru interior rulment
D62 mmDiametru exterior rulment
B28 mmLățime inel interior
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealiniere
Eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | GAR40-DO-2RS |
|---|---|
| Tip produs | Cap de bară |
| Marcă | INA |
| Număr material Schaeffler | 0066341410000 |
| Tip de bază | GAR40-DO-2RS |
| Cod BearingX | GAR40-DO-2RS |
| Masa | 1.97 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Clampable | Nut clampable | |
| Întreținere | Întreținere required | |
| Niplu de ungere | DIN71412-AS6 (tapered grease nipple) | |
| Slotted | Nu | |
| Pas filet | Filet pe dreapta | |
| Tip etanșare | 2RS | Lip etanșări pe ambele părți |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Mounting | Filet exterior |

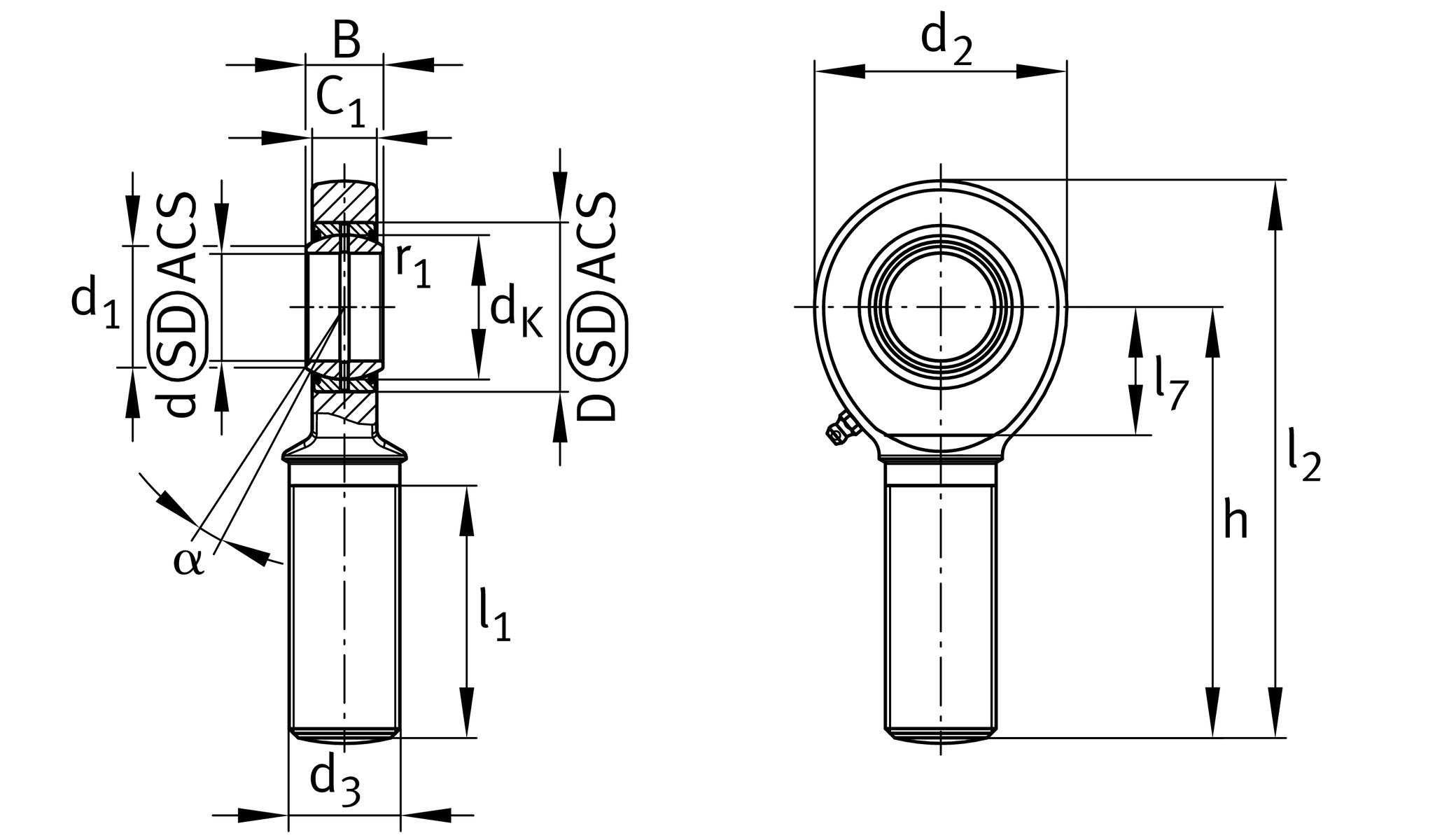

Dimensiuni principale și date de performanță
| C r | Sarcină dinamică de bază, radială | 129.000 N |
| C 0r | Sarcină statică de bază, radială | 194.000 N |
| d | Diametru interior rulment | 40 mm |
| D | Diametru exterior rulment | 62 mm |
| l 2 | Lungime totală cap cu filet exterior | 196 mm |
| B | Lățime inel interior | 28 mm |
| d 2 | Diametru exterior ochi | 92 mm |
| ≈m | Masă | 1,97 kg |
Dimensiuni de montaj
| d 1 | Diametru flanșă exterioară inel interior | 45 mm |
| r 1smin | Edge Spacing | 0,6 mm |
Dimensiuni detaliate
| d K | Diametru bilă | 53 mm |
| d 3 | Dimensiune filet | M39x3 |
| h | Shank Length Filet exterior rod | 150 mm |
| C 1 | Lățime of the rod end | 22,6 mm |
| α | Tilt angle | 7 ° |
| l 1 | Shank Length Filet exterior head | 86 mm |
| l 7 | Distanță găurire față de începutul arborelui | 48 mm |
| d OT | Diametru interior rulment, toleranță superioară | 0 mm |
| d UT | Diametru interior rulment, toleranță inferioară | -0,012 mm |
| B OT | Lățime inel interior, toleranță superioară | 0 mm |
| B UT | Lățime inel interior, toleranță inferioară | -0,12 mm |
| G r | Joc radial | 0,043 - 0,12 |
| G rmax | Joc radial maxim | 0,12 mm |
| G rmin | Joc radial minim | 0,043 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 130 °C |
