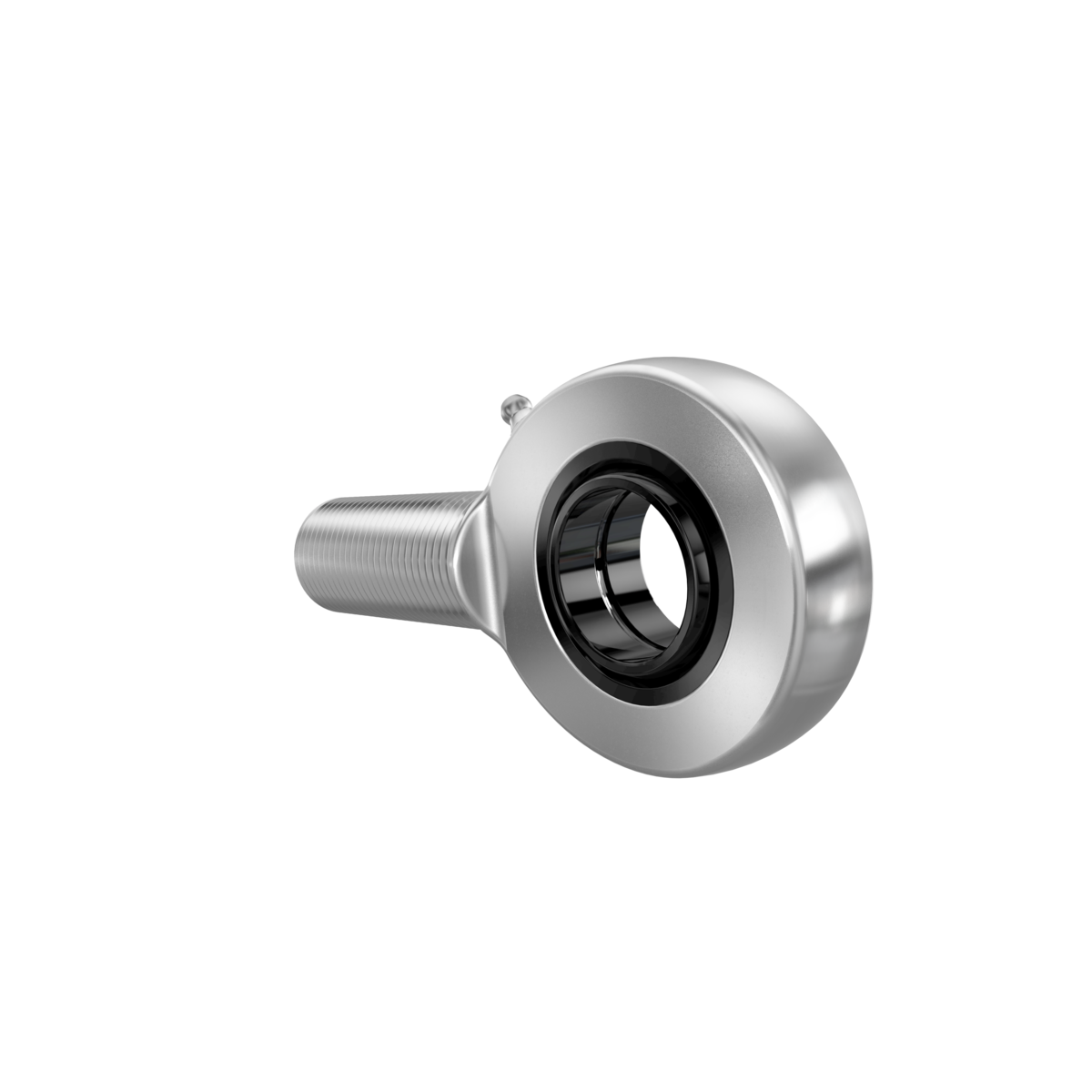

Fotografia produsului are caracter informativ
GAL40-DO-2RS+INA
Date tehnice INA/Schaeffler
GAL40-DO-2RS - Cap de bară
Cap de bară cu filet exterior, filet pe stânga, cu întreținere necesară, suprafață de alunecare: oțel/oțel, DIN ISO 12240-4, serie dimensională E, tip M, execuție etanșată
C r129.000 NSarcină dinamică de bază, radială
C 0r194.000 NSarcină statică de bază, radială
d40 mmDiametru interior rulment
D62 mmDiametru exterior rulment
B28 mmLățime inel interior
Sarcină radială
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealiniere
Eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | GAL40-DO-2RS |
|---|---|
| Tip produs | Cap de bară |
| Marcă | INA |
| Număr material Schaeffler | 0066338540000 |
| Tip de bază | GAL40-DO-2RS |
| Cod BearingX | GAL40-DO-2RS |
| Masa | 1.856 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Clampable | Nut clampable | |
| Întreținere | Întreținere required | |
| Niplu de ungere | DIN71412-AS6 (tapered grease nipple) | |
| Slotted | Nu | |
| Pas filet | Filet pe stânga | |
| Tip etanșare | 2RS | Lip etanșări pe ambele părți |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Mounting | Filet exterior |

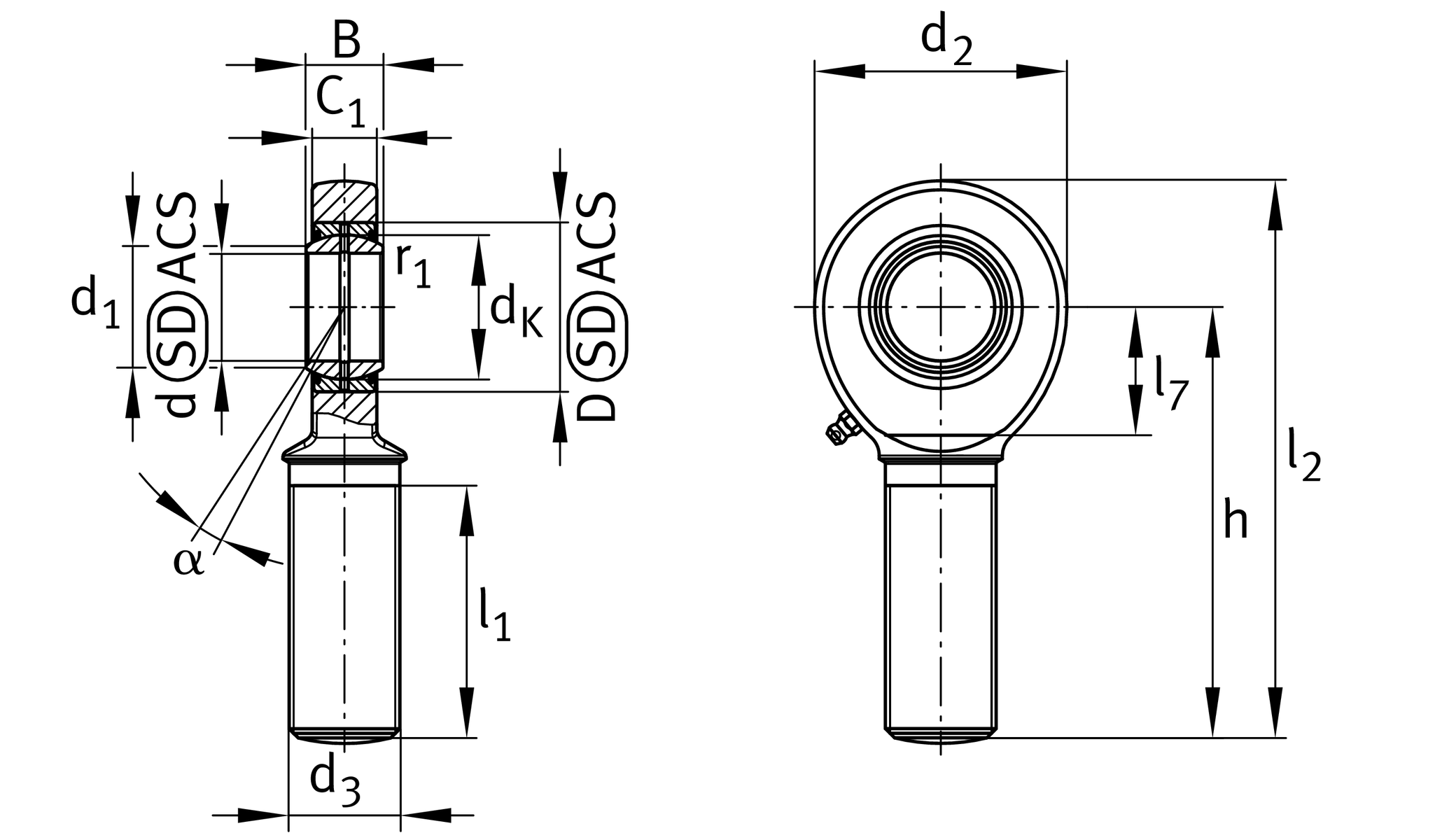

Dimensiuni principale și date de performanță
| C r | Sarcină dinamică de bază, radială | 129.000 N |
| C 0r | Sarcină statică de bază, radială | 194.000 N |
| d | Diametru interior rulment | 40 mm |
| D | Diametru exterior rulment | 62 mm |
| l 2 | Lungime totală cap cu filet exterior | 196 mm |
| B | Lățime inel interior | 28 mm |
| d 2 | Diametru exterior ochi | 92 mm |
| ≈m | Masă | 1,856 kg |
Dimensiuni de montaj
| d 1 | Diametru flanșă exterioară inel interior | 45 mm |
| r 1smin | Edge Spacing | 0,6 mm |
Dimensiuni detaliate
| d K | Diametru bilă | 53 mm |
| d 3 | Dimensiune filet | M39x3 |
| h | Shank Length Filet exterior rod | 150 mm |
| C 1 | Lățime of the rod end | 23 mm |
| α | Tilt angle | 7 ° |
| l 1 | Shank Length Filet exterior head | 86 mm |
| l 7 | Distanță găurire față de începutul arborelui | 48 mm |
| d OT | Diametru interior rulment, toleranță superioară | 0 mm |
| d UT | Diametru interior rulment, toleranță inferioară | -0,012 mm |
| B OT | Lățime inel interior, toleranță superioară | 0 mm |
| B UT | Lățime inel interior, toleranță inferioară | -0,12 mm |
| G r | Joc radial | 0,043 - 0,12 |
| G rmax | Joc radial maxim | 0,12 mm |
| G rmin | Joc radial minim | 0,043 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 130 °C |
