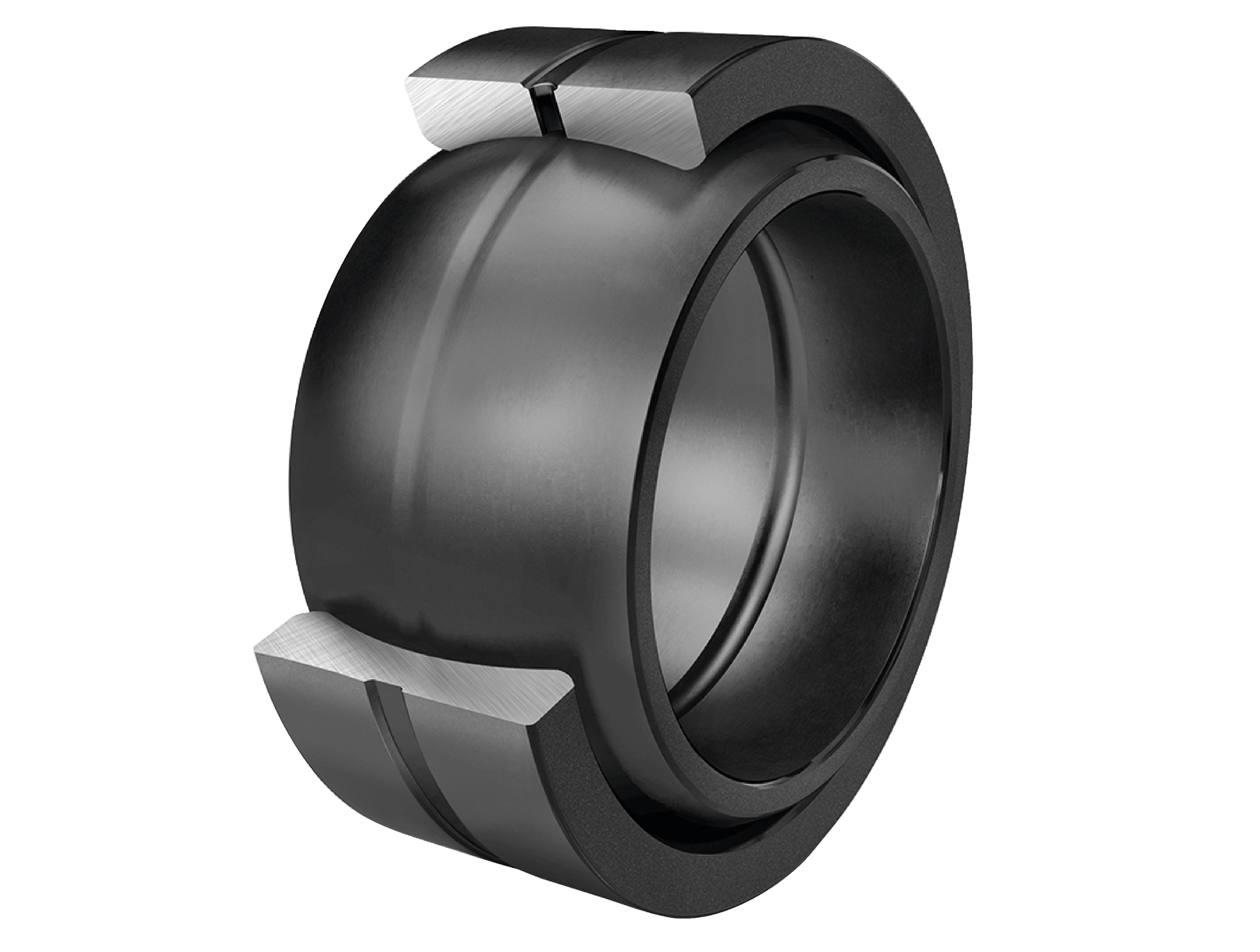

Fotografia produsului are caracter informativ

GE110-DO+INA

Date tehnice INA/Schaeffler

GE110-DO - Articulație sferică

Articulație sferică radială, cu întreținere necesară, suprafață de alunecare: oțel/oțel, DIN ISO 12240-1, serie dimensională E, execuție deschisă Performanță ridicată: pentru cerințe maxime de capacitate de încărcare și durată de viață

d110 mmDiametru interior rulment

D160 mmDiametru exterior rulment

B70 mmLățime inel interior

C r851.000 NSarcină dinamică de bază, radială

C 0r3.270.000 NSarcină statică de bază, radială

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere cu unsoare

Neetanșat

Eroare unghiulară statică și nealiniere

Eroare unghiulară dinamică și nealiniere

Prezentare produs

Cod produs	GE110-DO
Tip produs	Articulație sferică
Marcă	INA
Număr material Schaeffler	0066479440000
Tip de bază	GE110-DO
Cod BearingX	GE110-DO
Masa	4.71 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Întreținere	Întreținere required
Material	Steel
Tip etanșare	Fără
Joc radial intern	CN (Grupa N)	Joc intern normal
Acoperire	Durotect M	Inel interior și exterior acoperite cu Durotect M (fosfat de mangan)

Dimensiuni principale și date de performanță

d	Diametru interior rulment	110 mm
D	Diametru exterior rulment	160 mm
B	Lățime inel interior	70 mm
C r	Sarcină dinamică de bază, radială	851.000 N
C 0r	Sarcină statică de bază, radială	3.270.000 N
≈m	Masă	4,71 kg

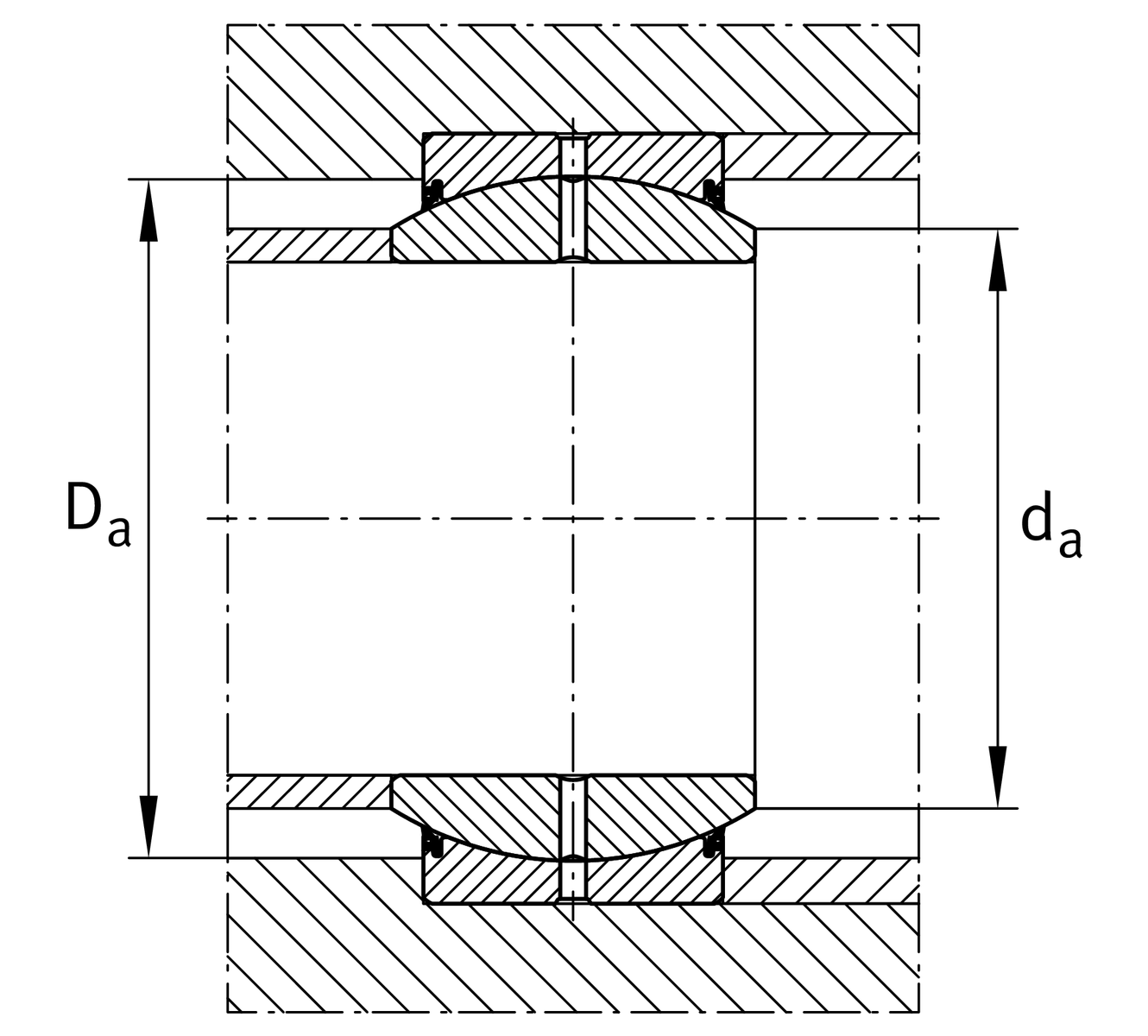

Dimensiuni de montaj

r 1smin	Edge Spacing	1 mm
r 2smin	Edge Spacing	1 mm
d a max	Connection measure Inel interior	121,2 mm
D a min	Diametru conexiune carcasă	134 mm

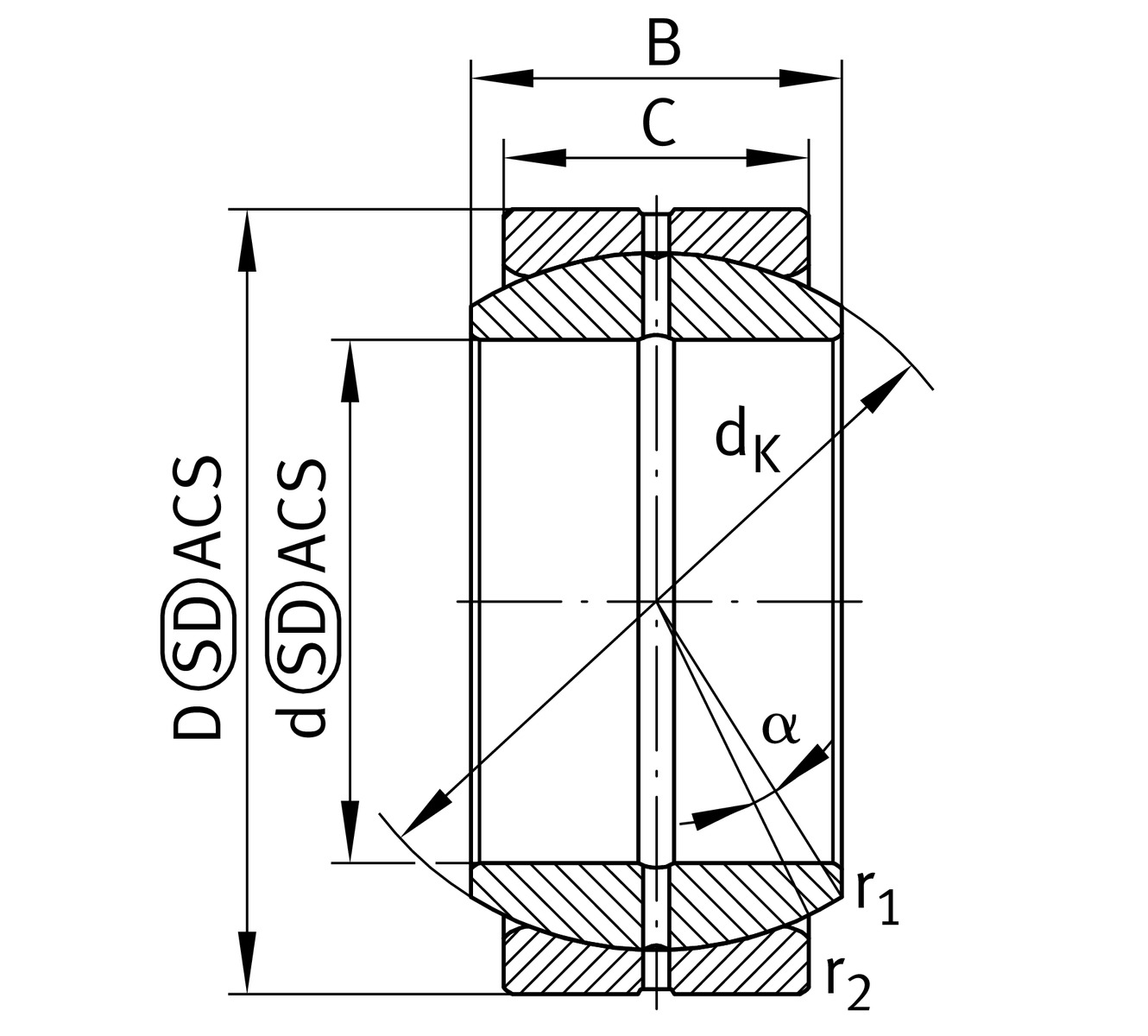

Dimensiuni detaliate

C	Lățime Inel exterior	55 mm
d K	Diametru bilă	140 mm
α	Tilt angle	6 °
d OT	Diametru interior rulment, toleranță superioară	0 mm
d UT	Diametru interior rulment, toleranță inferioară	-0,02 mm
D OT	Diametru exterior, toleranță superioară	0 mm
D UT	Diametru exterior, toleranță inferioară	-0,025 mm
B OT	Lățime inel interior, toleranță superioară	0 mm
B UT	Lățime inel interior, toleranță inferioară	-0,2 mm
C OT	Lățime inel exterior, toleranță superioară	0 mm
C UT	Lățime inel exterior, toleranță inferioară	-0,5 mm
G r	Joc radial	0,085 - 0,165
G rmax	Joc radial maxim	0,165 mm
G rmin	Joc radial minim	0,085 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-60 °C
T max	Temperatură maximă de funcționare	200 °C
