BSB50100-SU-XL+FAG

Date tehnice FAG/Schaeffler

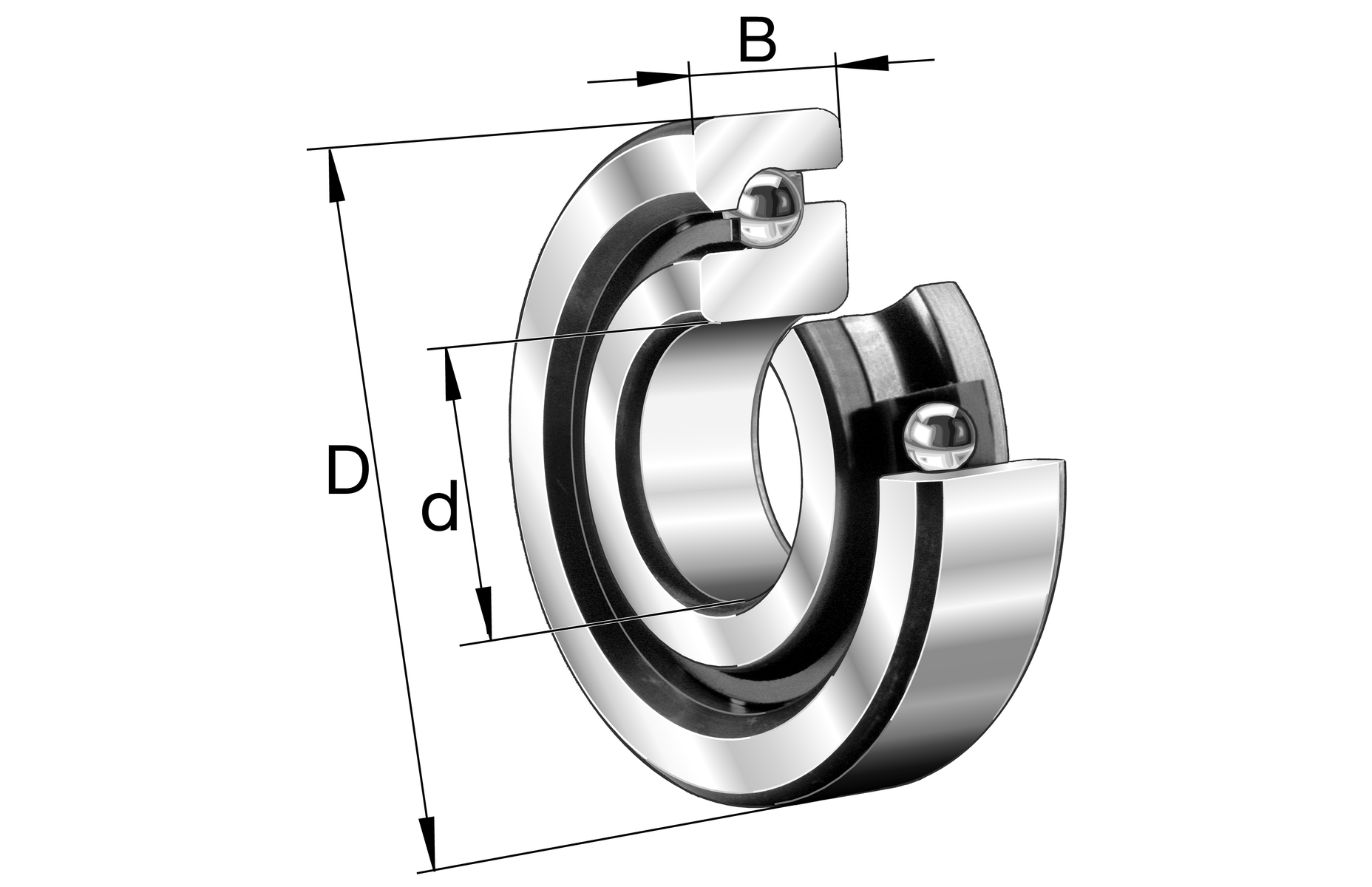

BSB50100-SU-XL - Rulment axial cu bile cu contact unghiular

Rulment axial cu bile cu contact unghiular BSB..-SU-XL, cu acțiune într-un singur sens, no screw mounting

d50 mmDiametru interior

D100 mmDiametru exterior

B20 mmLățime

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Cod produs	BSB50100-SU-XL
Tip produs	Rulment axial cu bile cu contact unghiular
Marcă	FAG
Număr material Schaeffler	0941151680000
Tip de bază	BSB50100
Cod BearingX	BSB50100-SU-XL
Masa	0.75 kg
CAD disponibil	Nu
Date de calcul disponibile	Da

d	Diametru interior	50 mm
	Toleranță superioară diametru interior	0 mm
	Toleranță inferioară diametru interior	-0,006 mm
D	Diametru exterior	100 mm
	Toleranță superioară diametru exterior	0 mm
	Toleranță inferioară diametru exterior	-0,008 mm
B	Lățime	20 mm
	Lățime, toleranță superioară	0 mm
	Lățime, toleranță inferioară	-0,12 mm
C a	Sarcină dinamică de bază, axială	68.000 N
C 0a	Sarcină statică de bază, axială	172.000 N
C ua	Limită de sarcină la oboseală, axială	10.400 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	4.000 1/min
n ϑ	Turație de funcționare sigură termic	2.700 1/min
≈m	Masă	0,75 kg

r min	Dimensiune minimă a teșiturii	1,5 mm
r 1 min	Dimensiune minimă a teșiturii	1,5 mm

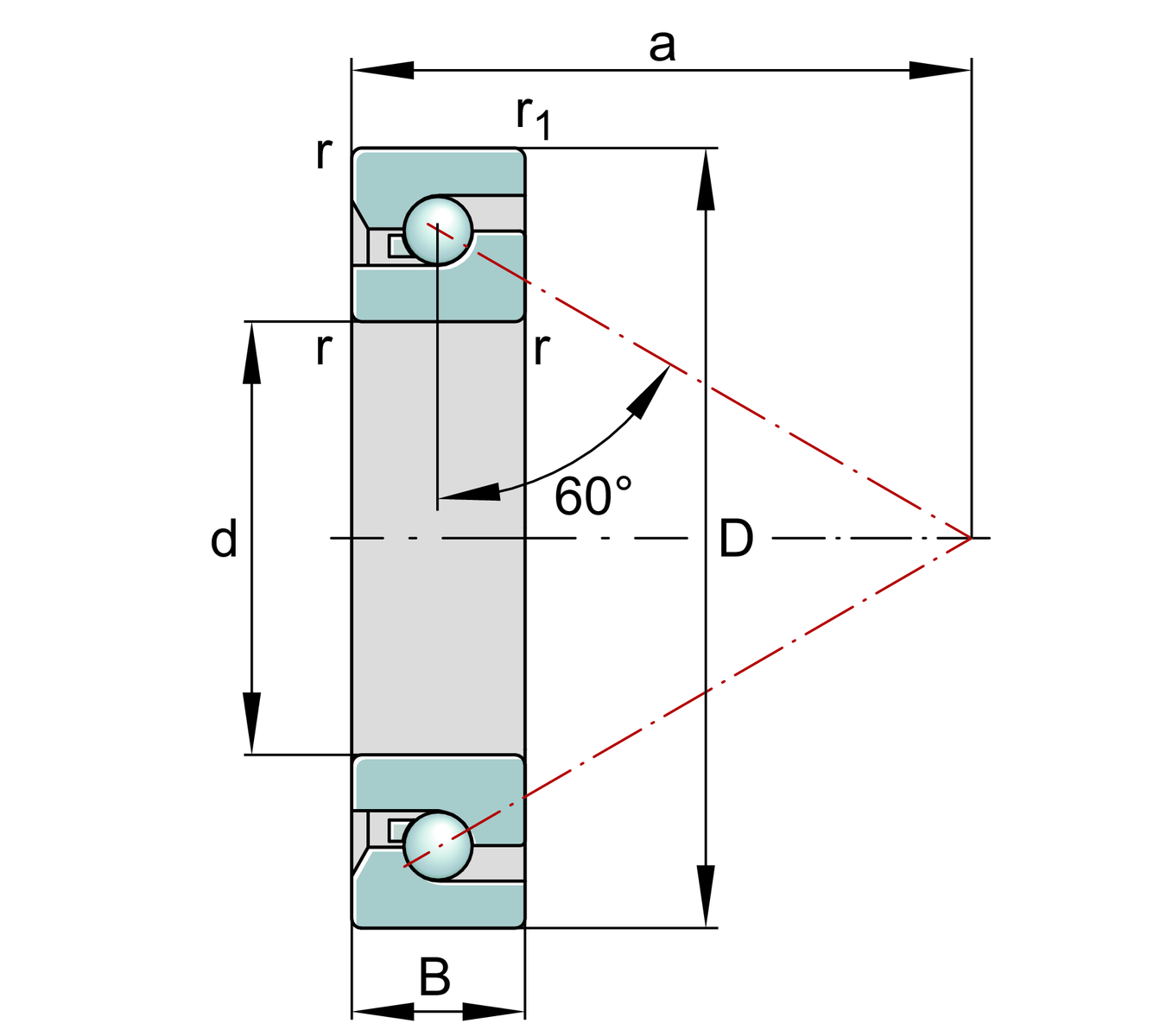

a	Distanța dintre vârfurile conurilor de presiune	75 mm
α	Unghi de contact	60 °

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

M R	Moment de frecare al rulmentului	0,33 Nm
c aL	Rigiditate axială	1.473 N/µm
	Bătaie axială	2,5 µm
	Piuliță de precizie INA recomandată pentru blocare radială	ZM50
	Piuliță de precizie INA recomandată pentru blocare axială	AM50
M A	Cuplu de strângere pentru piulița de precizie INA recomandată	120 Nm
	Forță axială necesară pentru piulița de blocare	23.770 N
