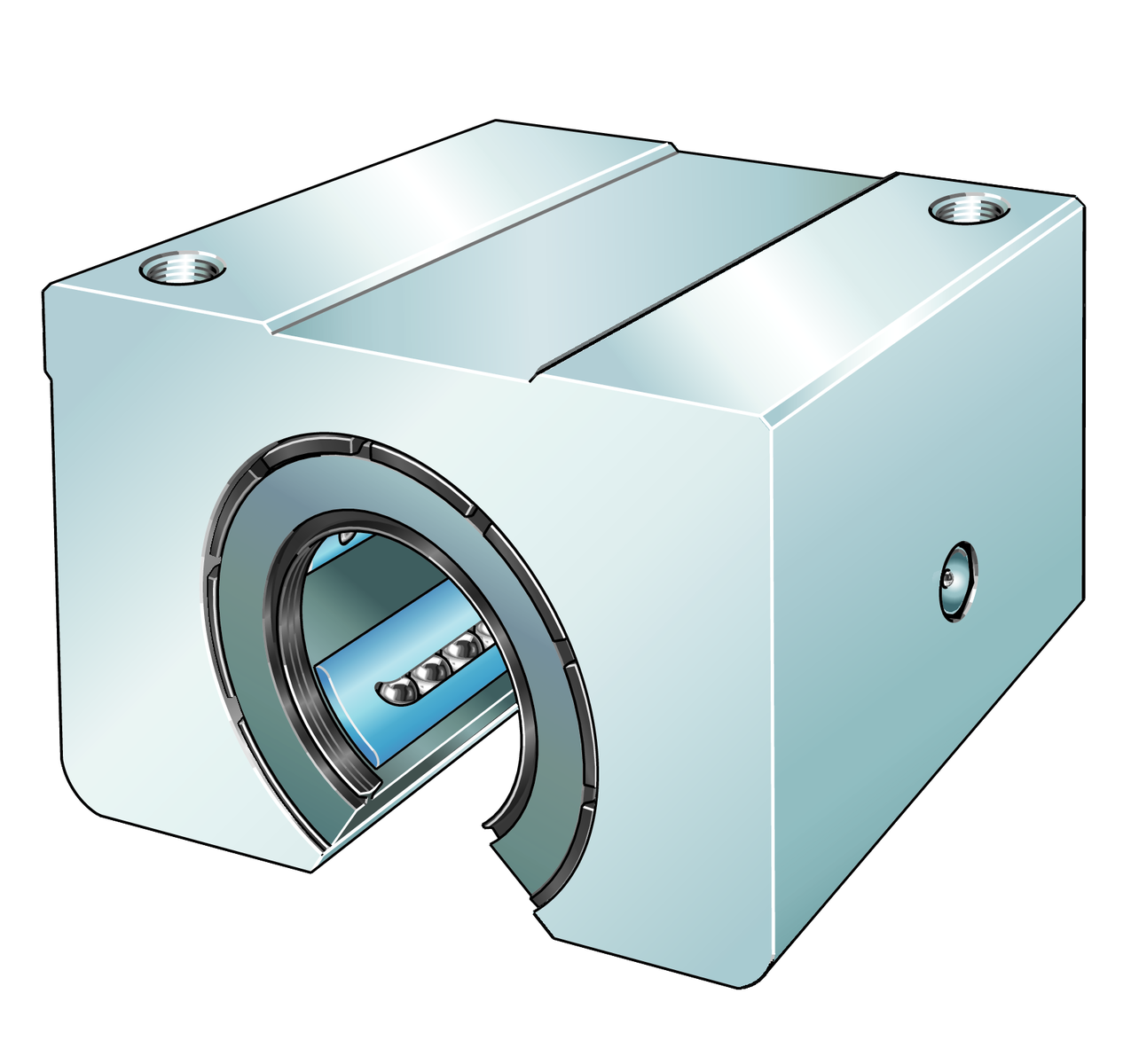

KGSNOS16-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; Heavy duty range, Cu segment cutout, cu slot, etanșat, uns, cu posibilitate de relubrifiere
Prezentare produs
| Cod produs | KGSNOS16-PP-AS |
|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
|---|
| Marcă | INA |
|---|
| Număr material Schaeffler | 0043132670000 |
|---|
| Tip de bază | KGSNOS16 |
|---|
| Masa | 0.15 kg |
|---|
| CAD disponibil | Da |
|---|
| Date de calcul disponibile | Nu |
|---|
Variantă tehnică și sufixe
| Size code | 16 | |
| Seal | PP | |
| Relubrifiere facility | AS | |
Dimensiuni principale și date de performanță

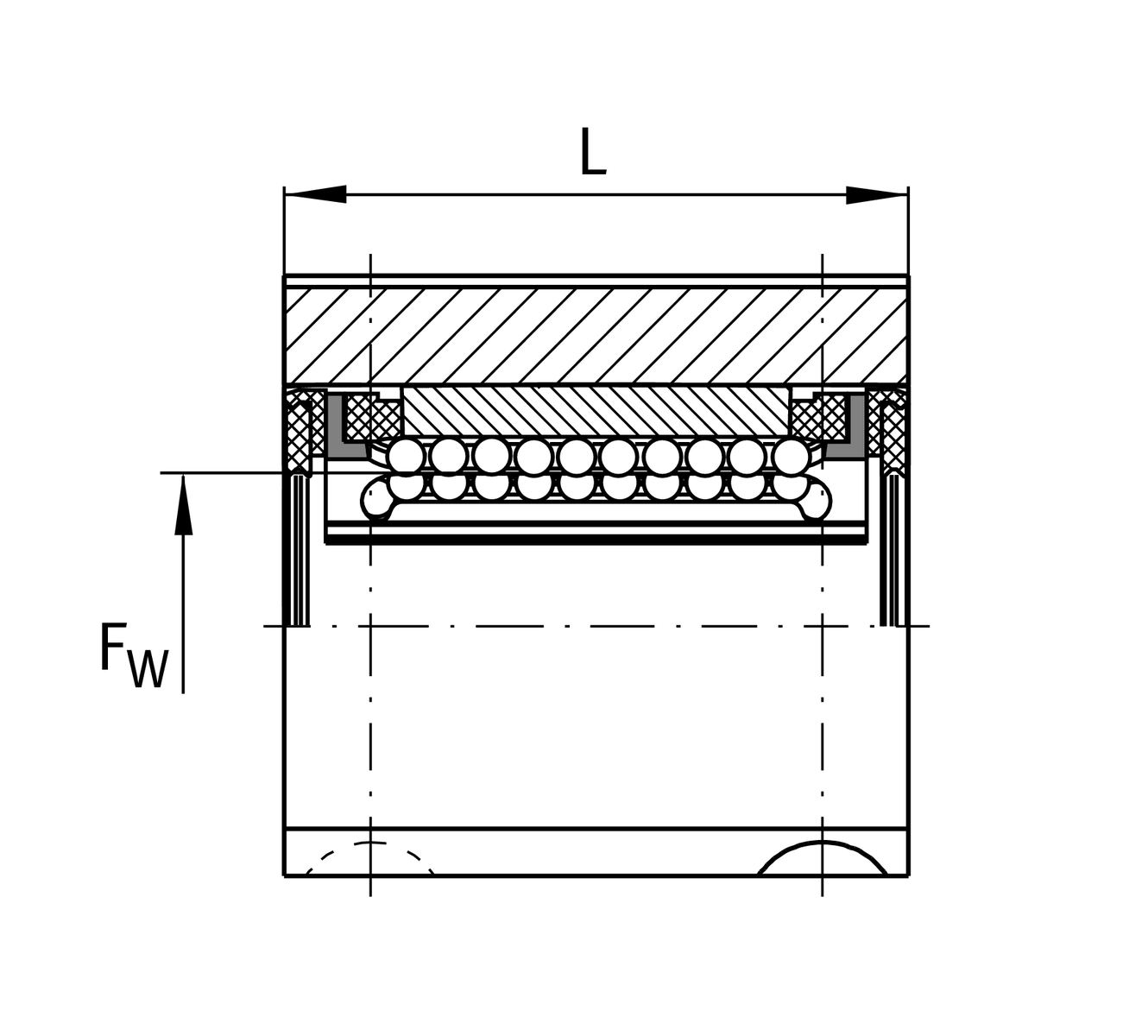

| F W | Diameter of ball complement | 16 mm |

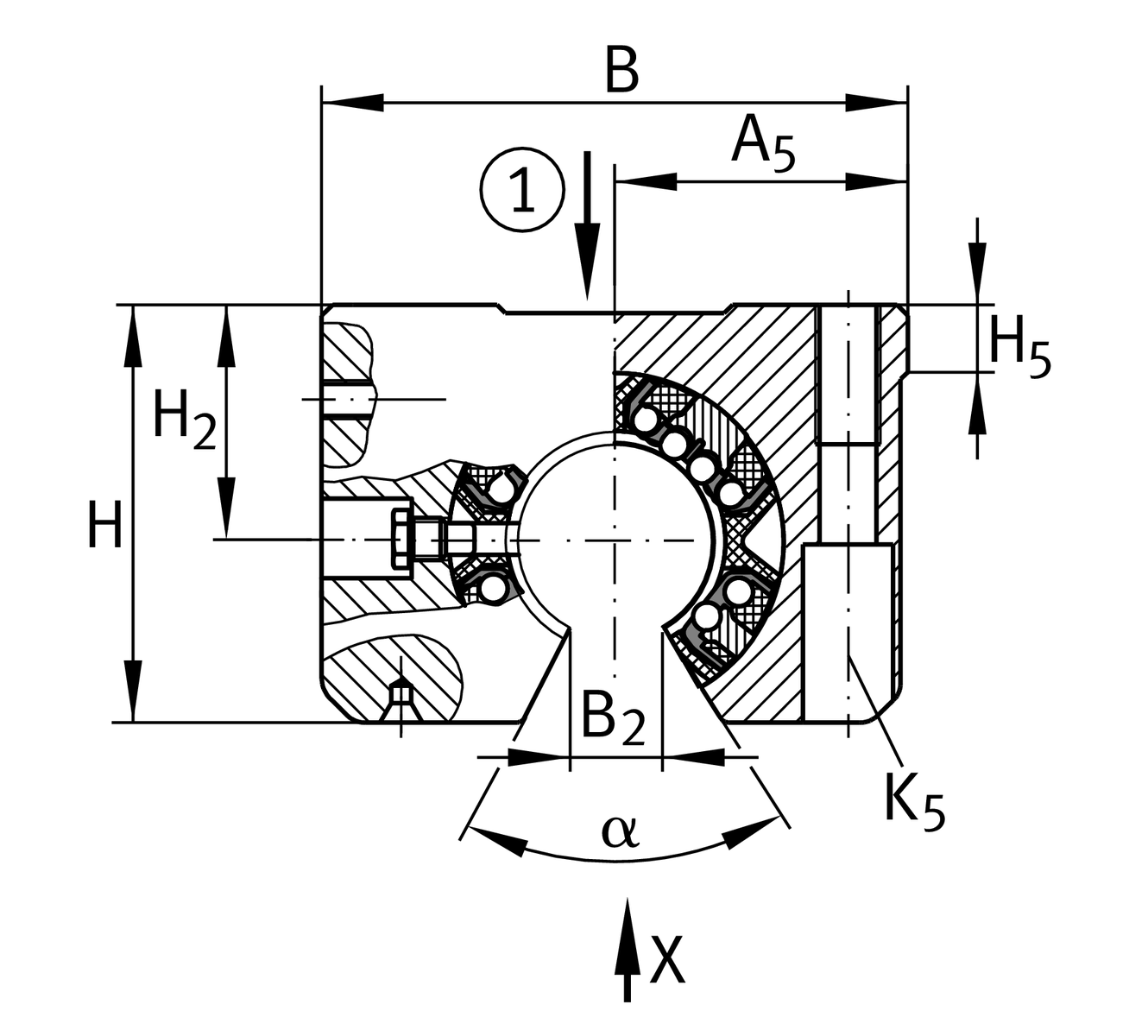

| H | Înălțime | 35 mm |
| L | Length | 37 mm |
| B | Lățime | 53 mm |
| C max | Capacitate dinamică | 1.430 N |
| C 0 max | Capacitate statică | 1.550 N |
Dimensiuni de montaj

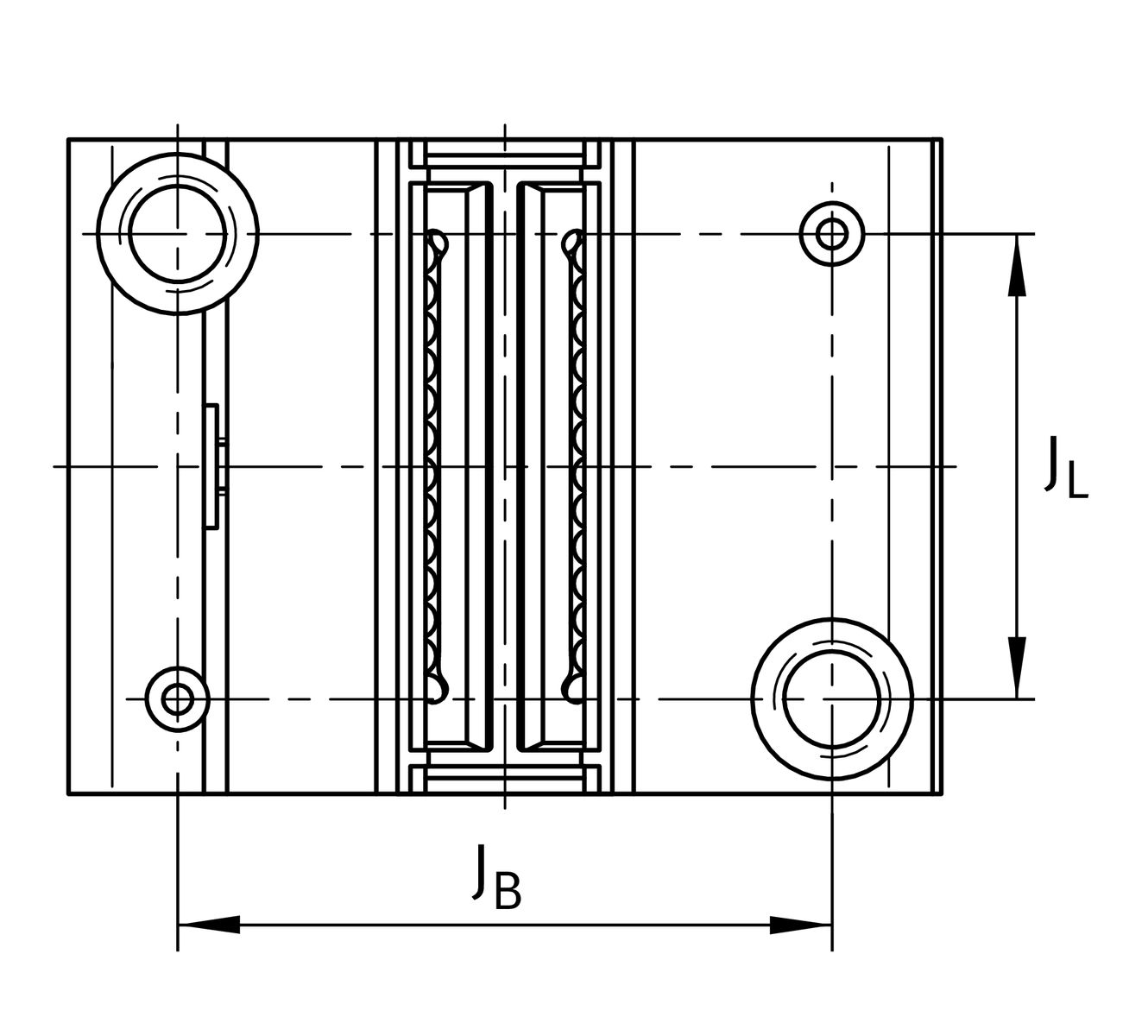

| J B | | 40 mm |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| A 5 | | 26,5 mm |
| Tol A 5 | Toleranță superioară | 0,01 mm |
| Tol A 5 | Toleranță inferioară | 0,01 mm |
| B 2 | | 10,1 mm |
| J L | Distanță | 26 mm |
| Tol J L | Toleranță superioară | 0,15 mm |
| Tol J L | Toleranță inferioară | 0,15 mm |
| H 2 | Înălțime centru | 22 mm |
| Tol H 2 | Toleranță superioară | 0,008 mm |
| Tol H 2 | Toleranță inferioară | 0,016 mm |

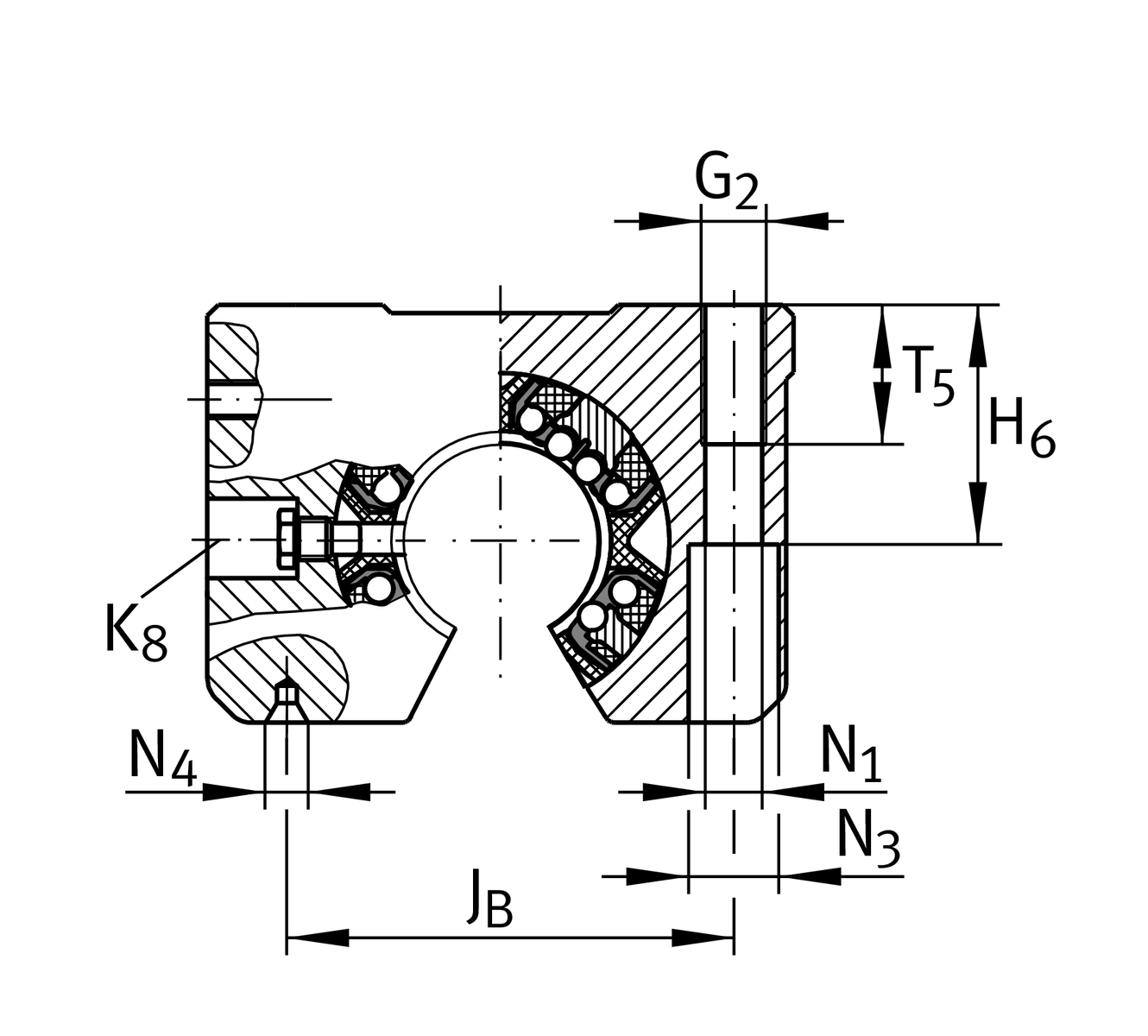

| H 5 | | 7,5 mm |
| T 5 | | 13 mm |
| H 6 | | 21 mm |
| G 2 | | M6 |
| N 1 | | 5,3 mm |
| N 4 | | 1.6x3.35 |
| N 3 | | 10 mm |
| K 5 | | M5 |
| K 8 | Niplu de ungere | NIP4MZ |

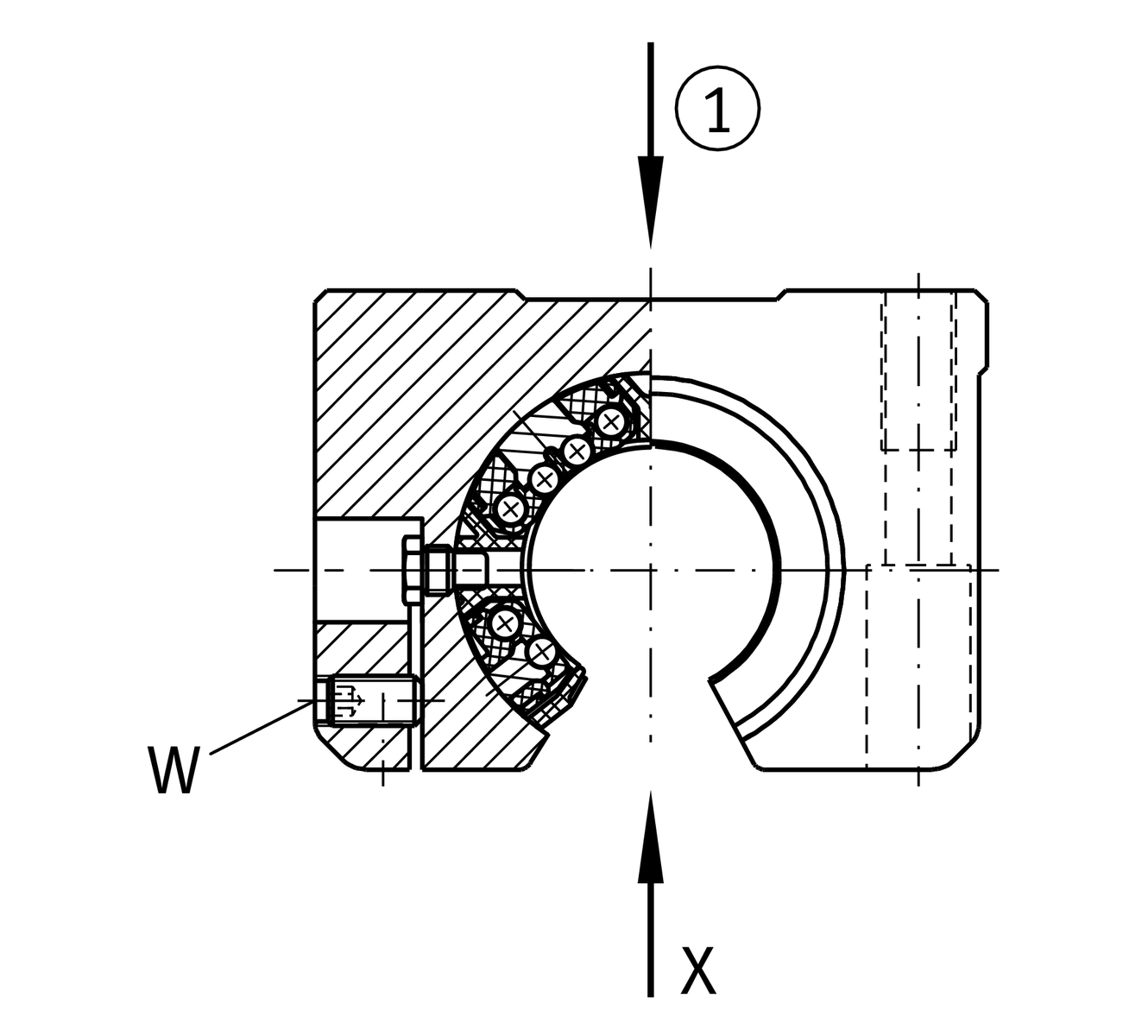

| W | Lățime across flats | 2,5 mm |
| α | Angle | 68 ° |
