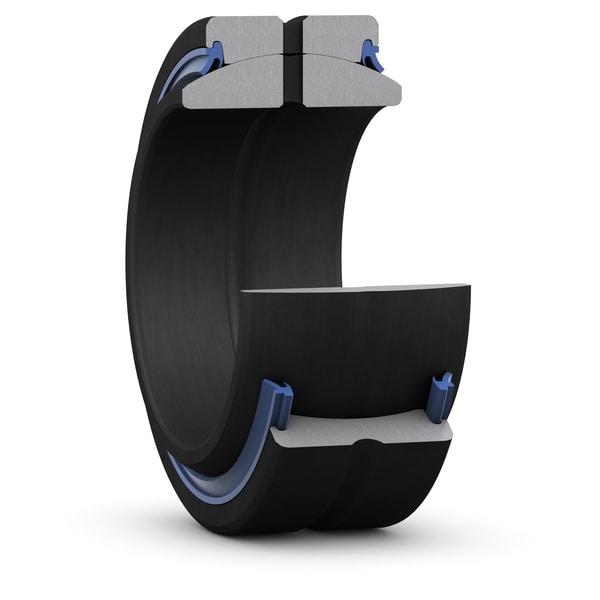

GE20-ES-2RS - Rulment sferic radial, necesită întreținere, etanșat, dimensiuni metrice
Rulment sferic radial, necesită întreținere, etanșat, dimensiuni metrice Rulmenții sferici radiali sunt proiectați pentru a suporta sarcini radiale și sarcini combinate radiale și axiale, precum și nealinieri. Acest design specific include o combinație de suprafață de contact alunecătoare din oțel/oțel și un sigiliu de contact cu două buze pe ambele părți. Rulmenții necesită întreținere și pot fi re-lubrificați prin orificii de lubrifiere și o canelură anulare în ambele inele.
Prezentare produs
| Cod produs | GE20-ES-2RS |
|---|
| Tip produs | Rulment sferic radial, necesită întreținere, etanșat, dimensiuni metrice |
|---|
Dimensiuni
| Diametru interior | Diametru interior | 20 mm |
| Diametru exterior | Diametru exterior | 35 mm |
| Lățime, inel interior | Lățime, inel interior | 16 mm |
| Lățime, inel exterior | Lățime, inel exterior | 12 mm |
Dimensiuni
| d | Diametru interior | 20 mm |
| D | Diametru exterior | 35 mm |
| B | Lățime | 16 mm |
| C | Lățime inel exterior | 12 mm |
| α | Unghi de înclinare | 9 ° ° |
| dk | Diametru canal interior inel | 29 mm |
| b | Lățime canelură de lubrifiere la inel exterior | 3.1 mm |
| b1 | Lățime canelură de lubrifiere la inel interior | 3.2 mm |
| M | Diametru orificiu de lubrifiere (inel exterior) | 2 mm |
| r1 | Dimensiune fază diametru | min. 0.3 mm |
| r2 | Dimensiune fază inel exterior | min. 0.3 mm |
Dimensiuni de sprijin
| da | Diametru sprijin ax | min. 22.1 mm |
| da | Diametru sprijin ax | max. 24.2 mm |
| Da | Diametru sprijin carcasă | min. 30.9 mm |
| Da | Diametru sprijin carcasă | max. 33.2 mm |
| ra | Raza de filare ax | max. 0.3 mm |
| rb | Raza de filare carcasă | max. 0.3 mm |
