F510-B-L+FAG
Date tehnice FAG/Schaeffler

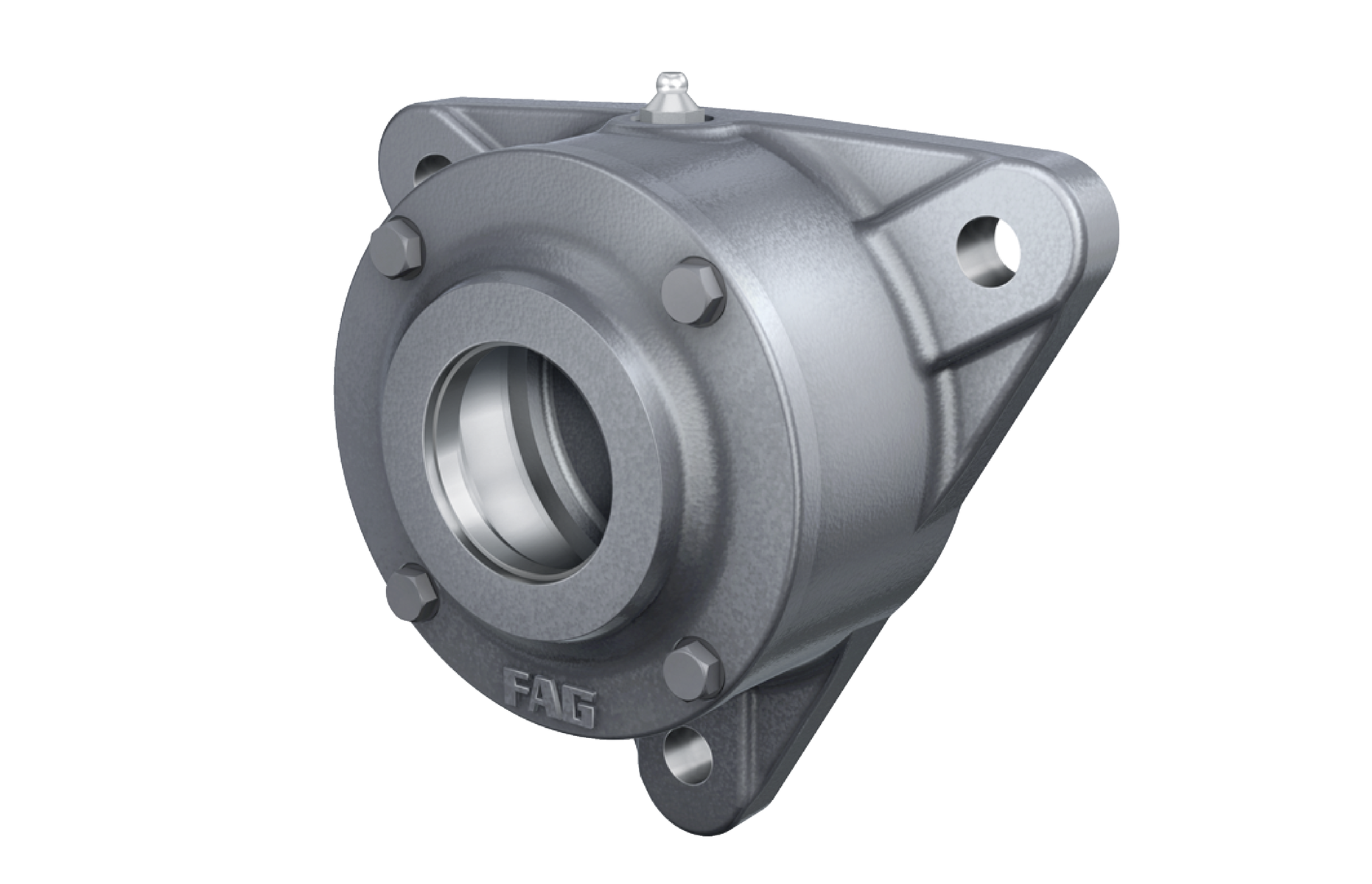

F510-B-L - Carcasă cu flanșă
Carcasă cu flanșă for various bearing types, cu conical bore and clamping sleeve, continuous shaft
D90 mmDiametru exterior rulment
Prezentare produs
| Cod produs | F510-B-L |
|---|---|
| Tip produs | Carcasă cu flanșă |
| Marcă | FAG |
| Număr material Schaeffler | 0384387040000 |
| Tip de bază | F510 |
| Masa | 3.259 kg |
| CAD disponibil | Nu |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe

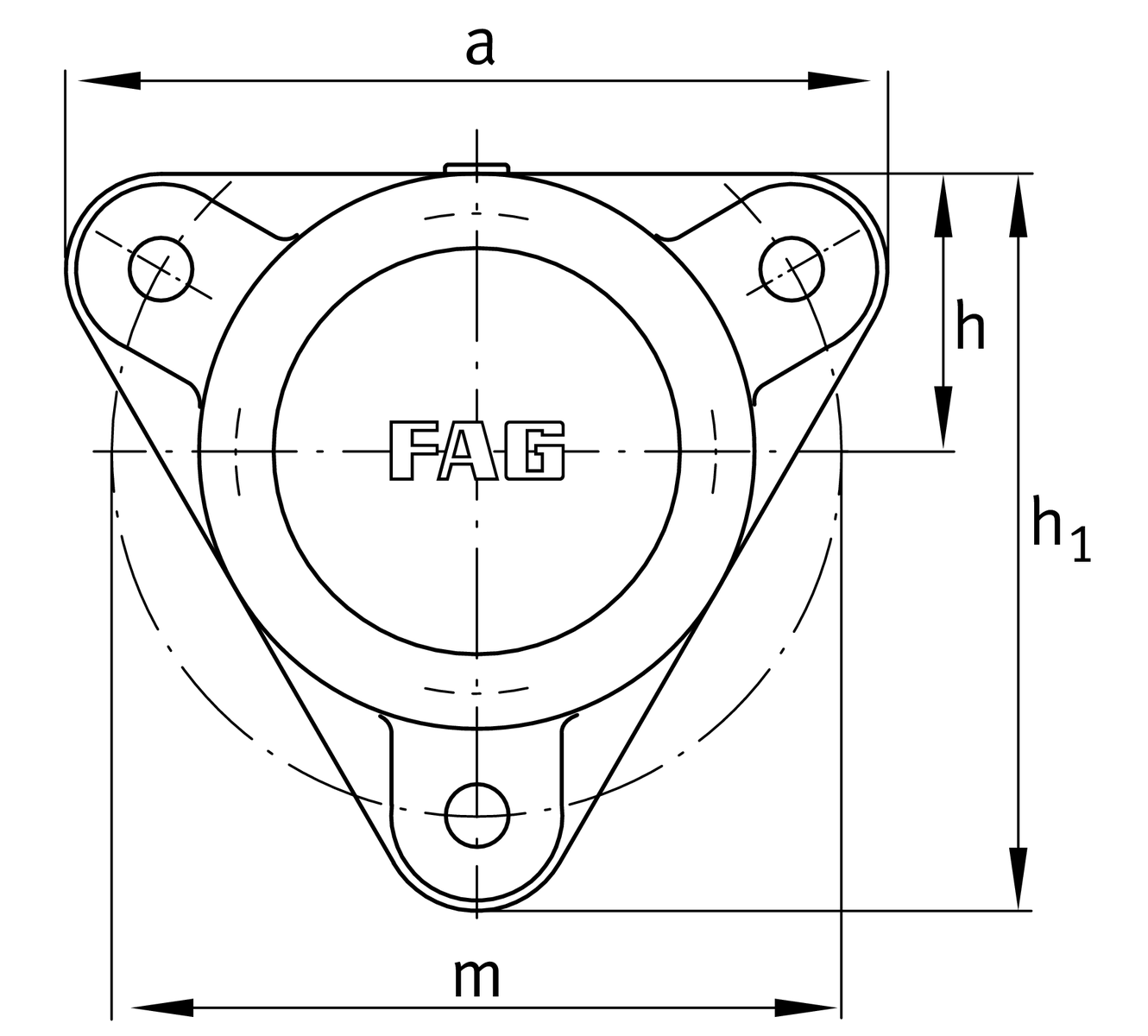

Dimensiuni principale și date de performanță
| d 1 | Diametru arbore | 45 mm |
| a | Lățime flanșă | 180 mm |
| h 1 | Înălțime flanșă | 160 mm |
| g 2 | Lățime totală cu lid g2 | 70 mm |
| Număr de orificii de prindere | 3 | |
| ≈m | Masa | 3,259 kg |

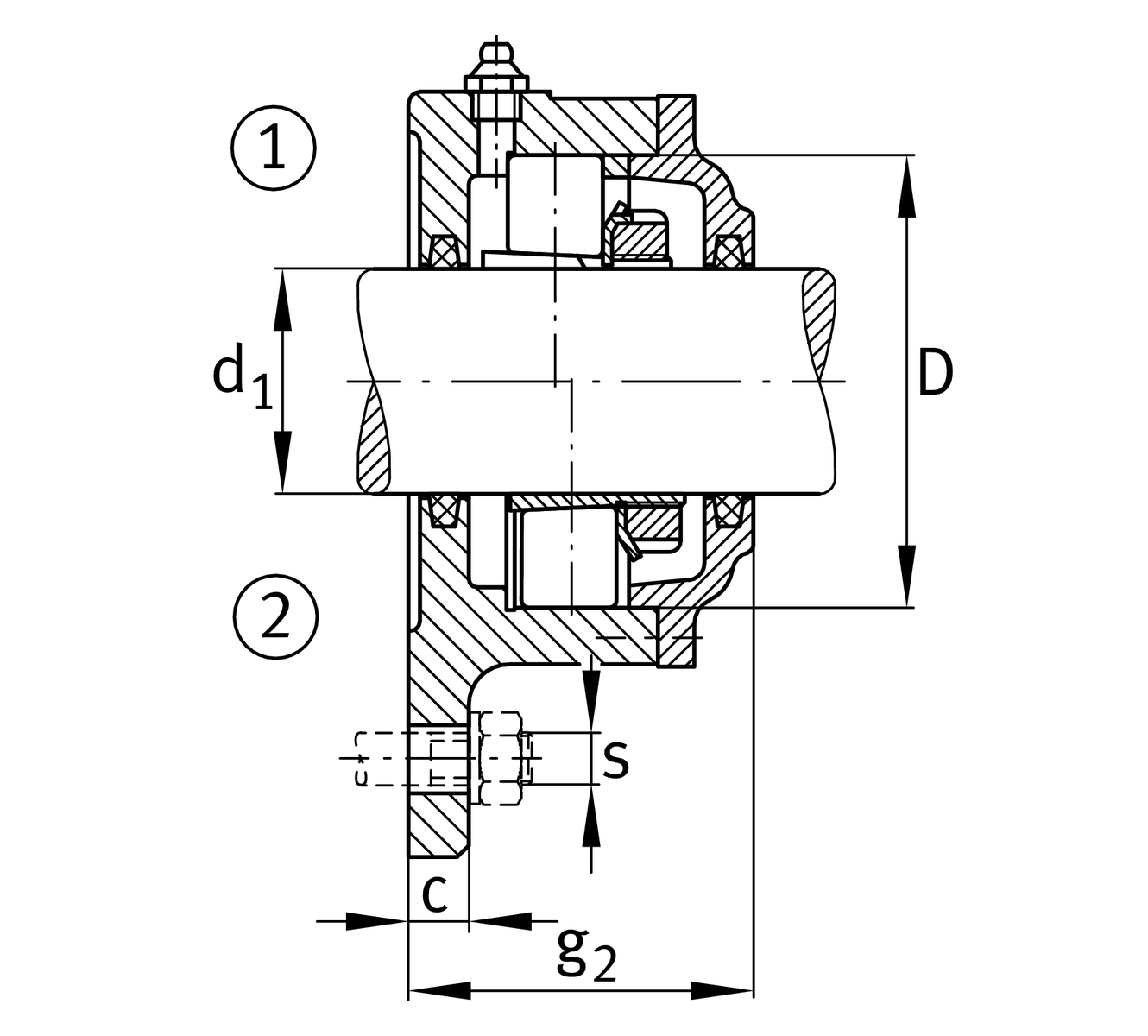

Dimensiuni detaliate
| Filet racord pentru ungere | M10x1 | |
| c | Grosime flanșă | 15 mm |
| D | Diametru exterior rulment | 90 mm |
| g 4 | Distanță de la flanșă la locașul rulmentului | 20 mm |
| h | Distanță ax arbore | 60 mm |
| m | Diametru cerc de divizare găuri de fixare | 160 mm |
| s | Dimensiune șuruburi de fixare | M12 |
Documente
- Fișă tehnică produs F510-B-LPDF produs
