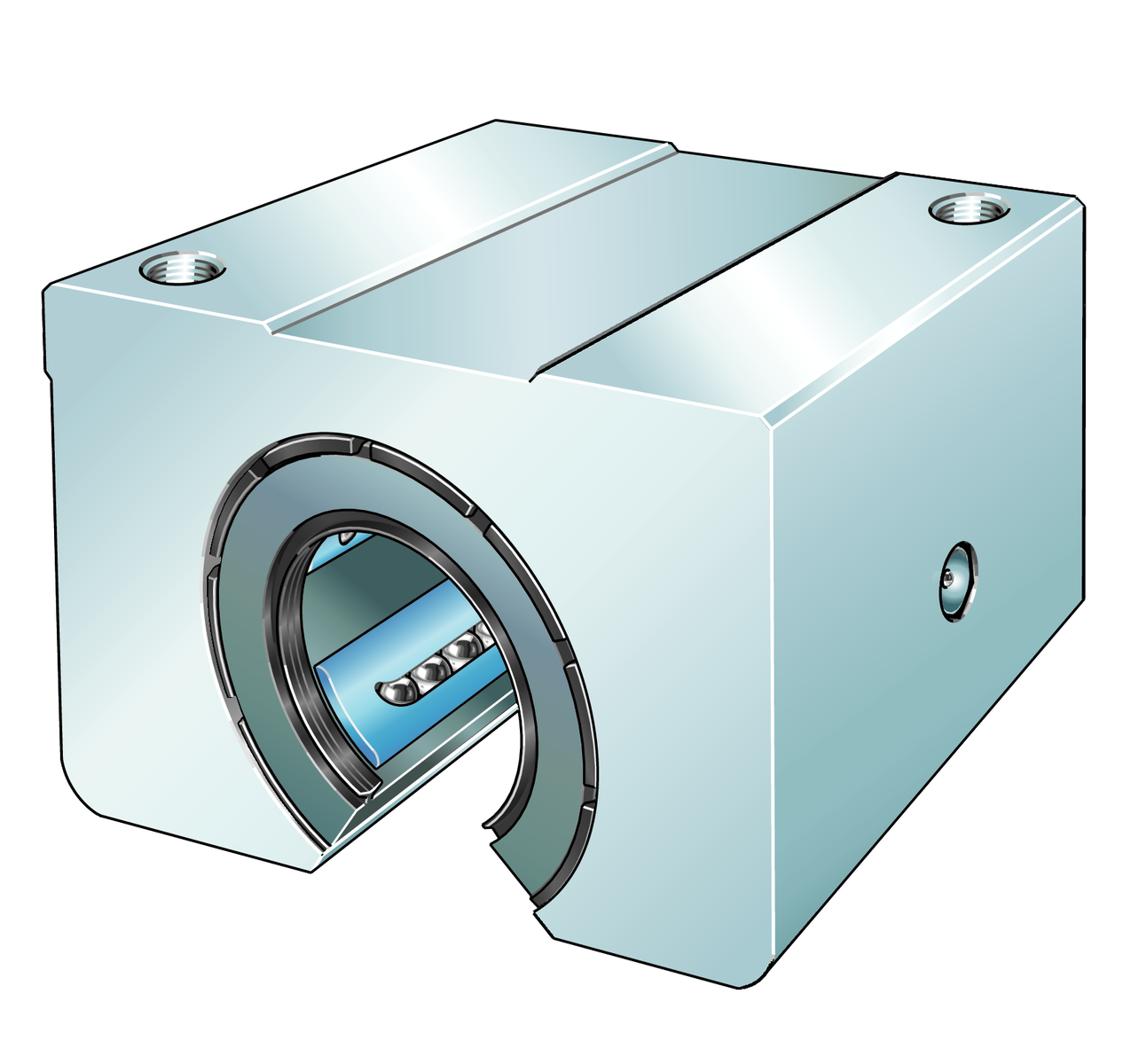

KGSNOS30-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; Heavy duty range, Cu segment cutout, cu slot, etanșat, uns, cu posibilitate de relubrifiere
Prezentare produs
| Cod produs | KGSNOS30-PP-AS |
|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
|---|
| Marcă | INA |
|---|
| Număr material Schaeffler | 0043132910000 |
|---|
| Tip de bază | KGSNOS30 |
|---|
| Masa | 0.76 kg |
|---|
| CAD disponibil | Da |
|---|
| Date de calcul disponibile | Nu |
|---|
Variantă tehnică și sufixe
| Size code | 30 | |
| Seal | PP | |
| Relubrifiere facility | AS | |

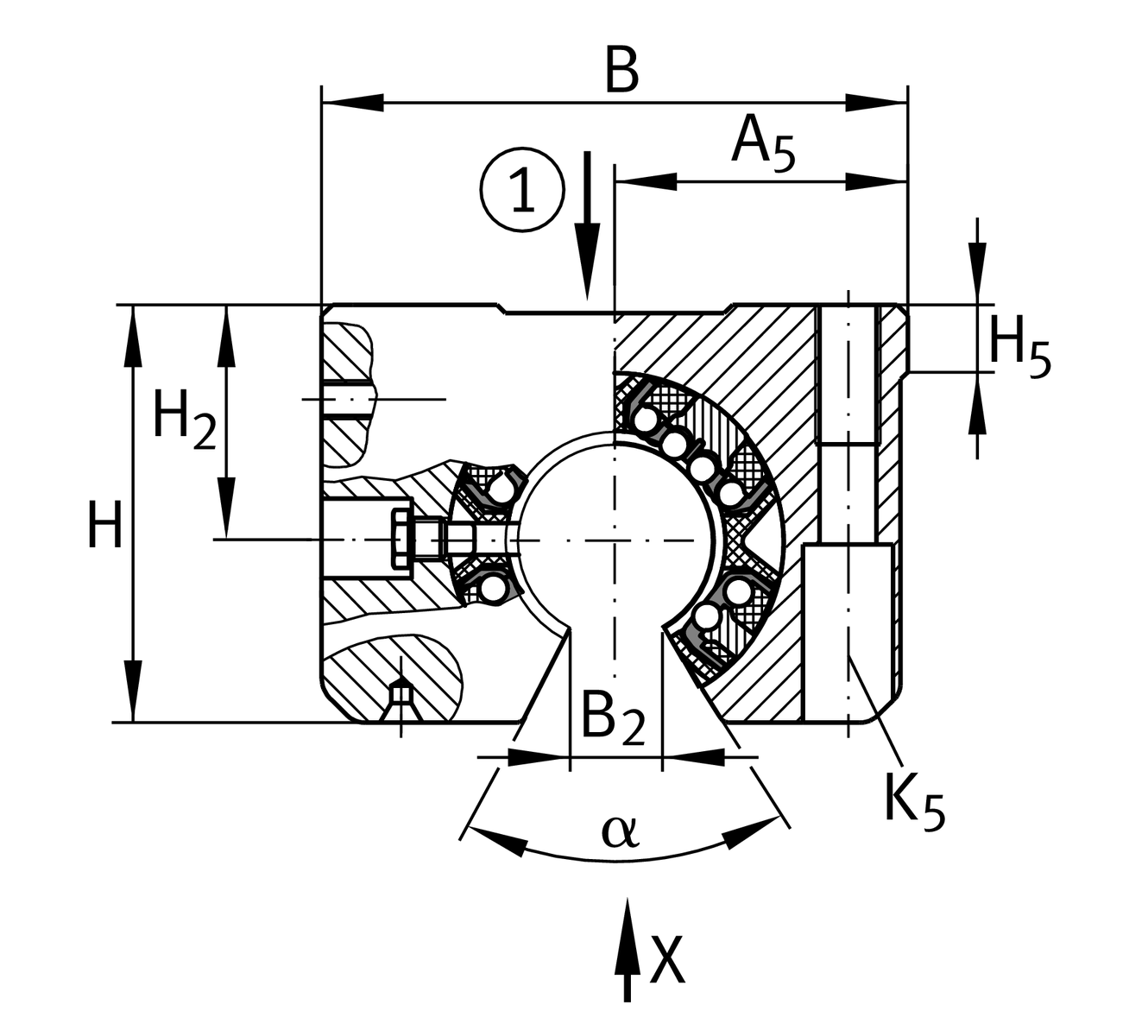

Dimensiuni principale și date de performanță

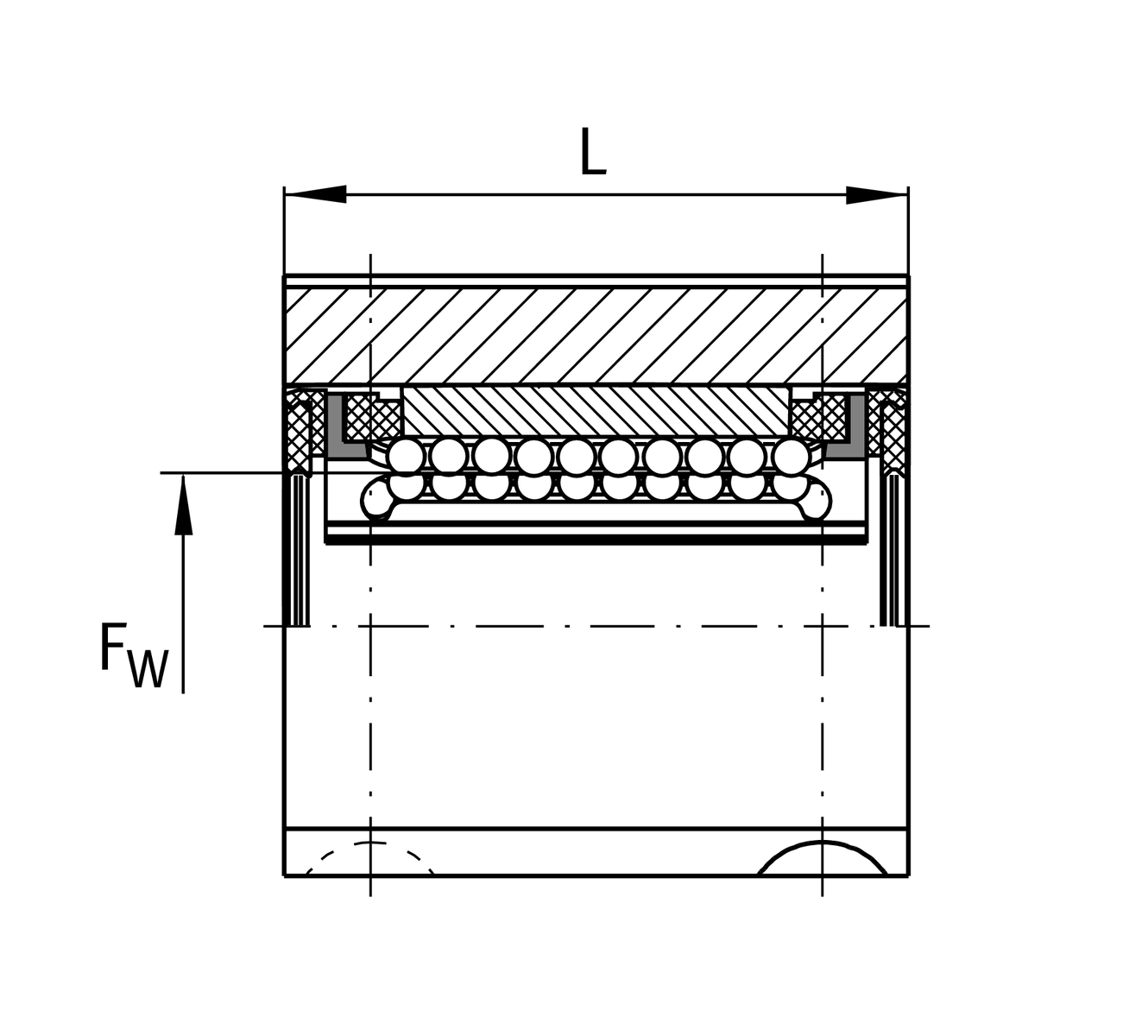

| F W | Diameter of ball complement | 30 mm |
| H | Înălțime | 60 mm |
| L | Length | 68 mm |
| B | Lățime | 87 mm |
| C max | Capacitate dinamică | 5.900 N |
| C 0 max | Capacitate statică | 6.000 N |

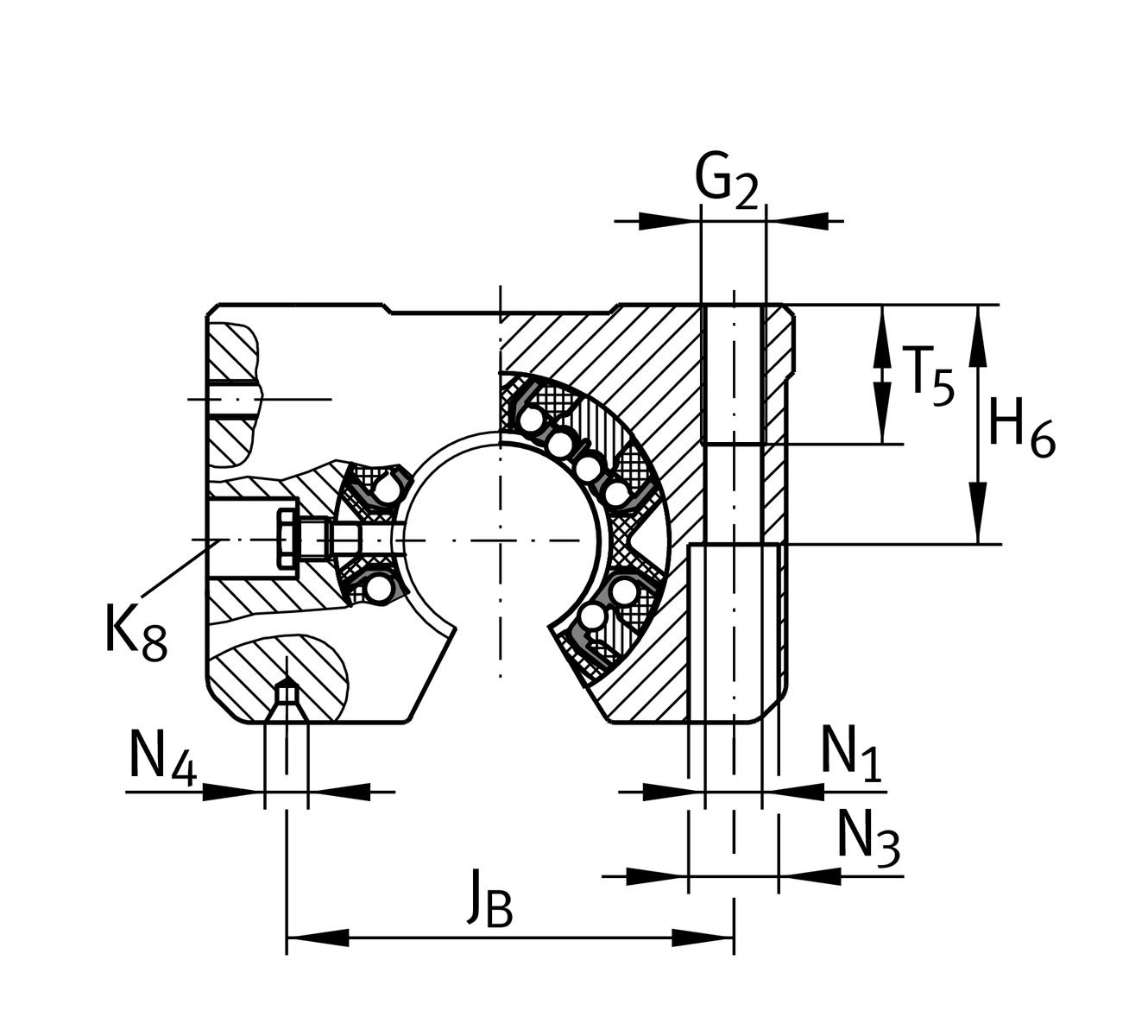

Dimensiuni de montaj

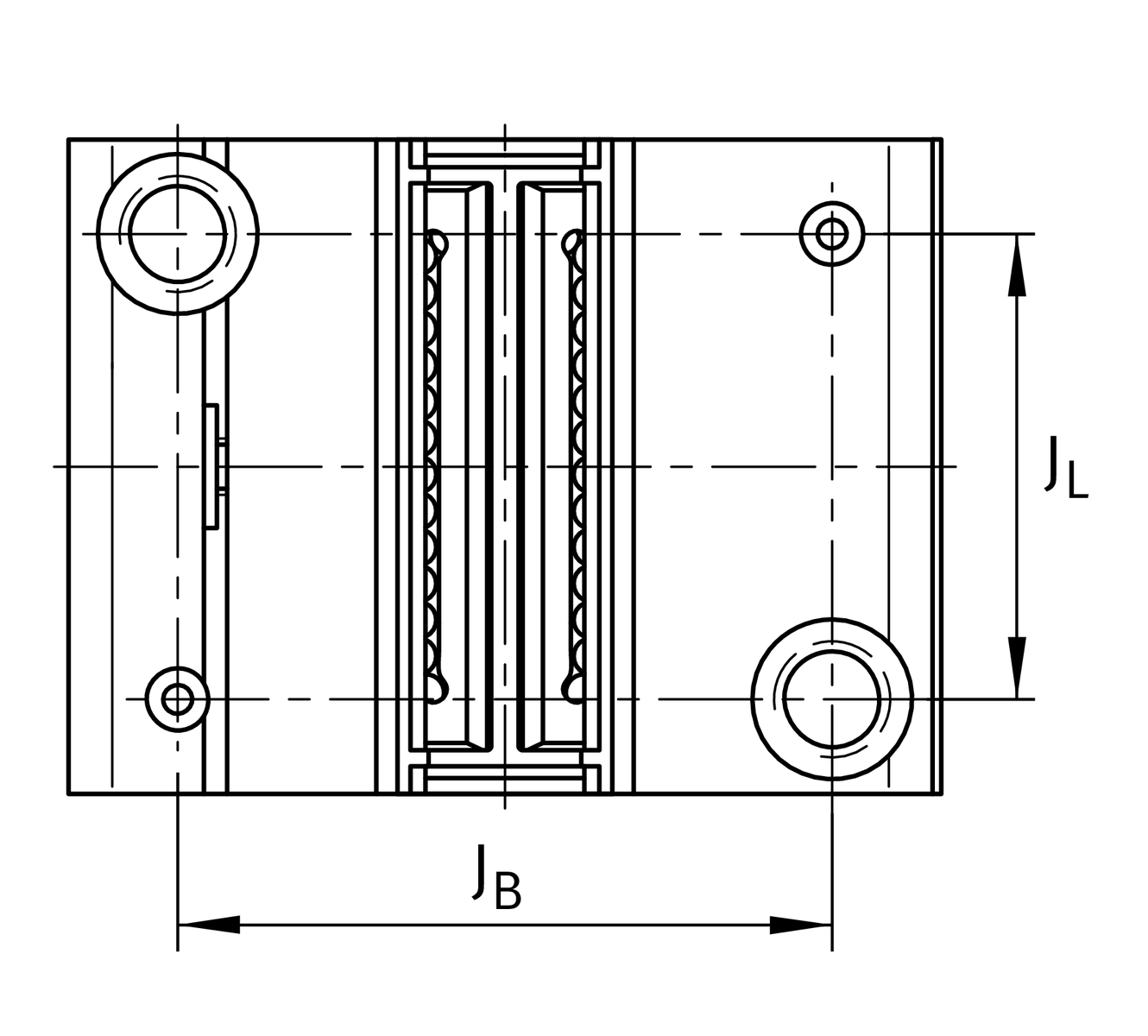

| J B | | 68 mm |
| Tol J B | Toleranță superioară | 0,15 mm |
| Tol J B | Toleranță inferioară | 0,15 mm |
| A 5 | | 43,5 mm |
| Tol A 5 | Toleranță superioară | 0,01 mm |
| Tol A 5 | Toleranță inferioară | 0,01 mm |
| B 2 | | 14,3 mm |
| J L | Distanță | 45 mm |
| Tol J L | Toleranță superioară | 0,15 mm |
| Tol J L | Toleranță inferioară | 0,15 mm |
| H 2 | Înălțime centru | 35 mm |
| Tol H 2 | Toleranță superioară | 0,008 mm |
| Tol H 2 | Toleranță inferioară | 0,016 mm |
| H 5 | | 9,7 mm |
| T 5 | | 22 mm |
| H 6 | | 34 mm |
| G 2 | | M10 |
| N 1 | | 8,4 mm |
| N 4 | | 2.5x5.3 |
| N 3 | | 15 mm |
| K 5 | | M8 |
| K 8 | Niplu de ungere | NIP5MZ |

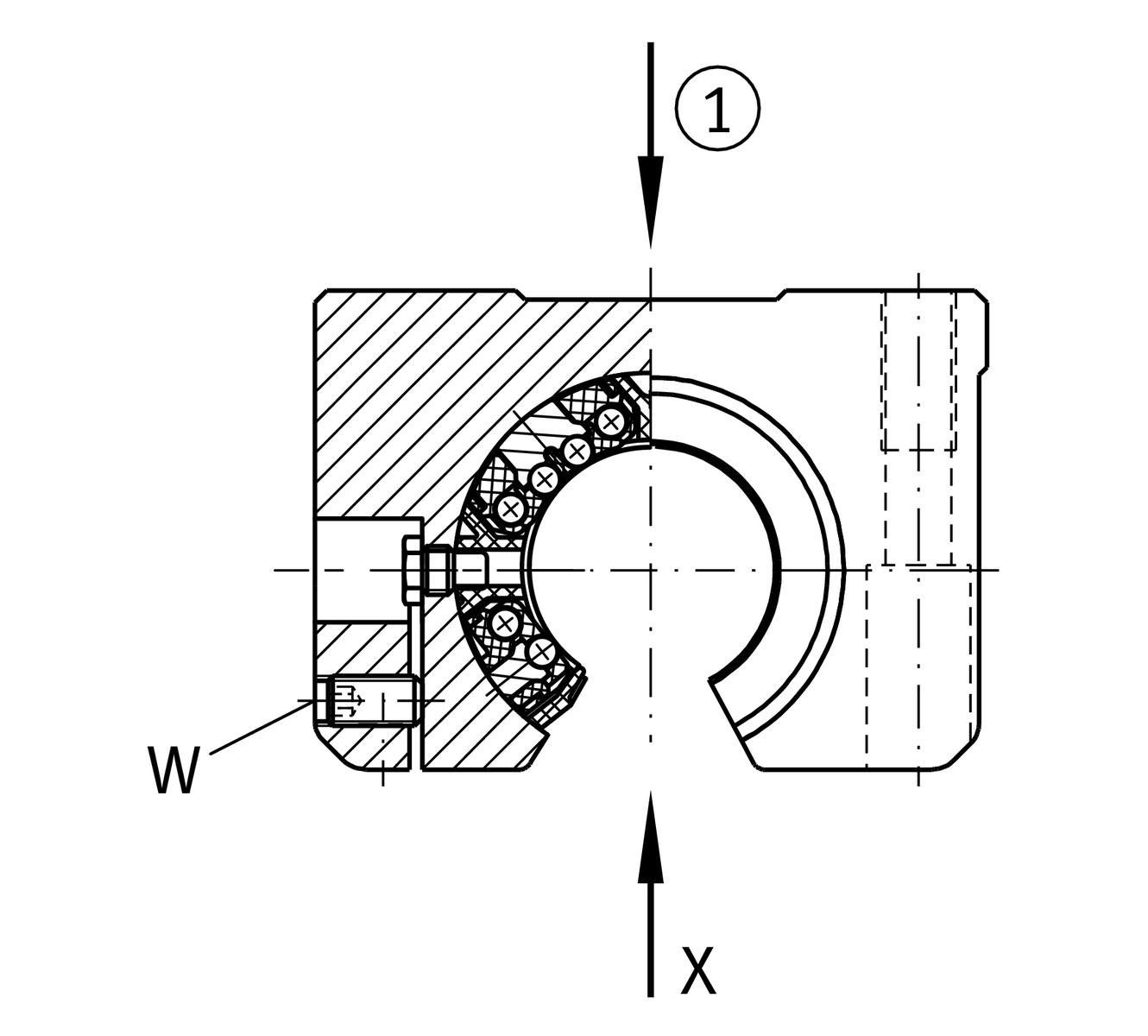

| W | Lățime across flats | 3 mm |
| α | Angle | 57 ° |
