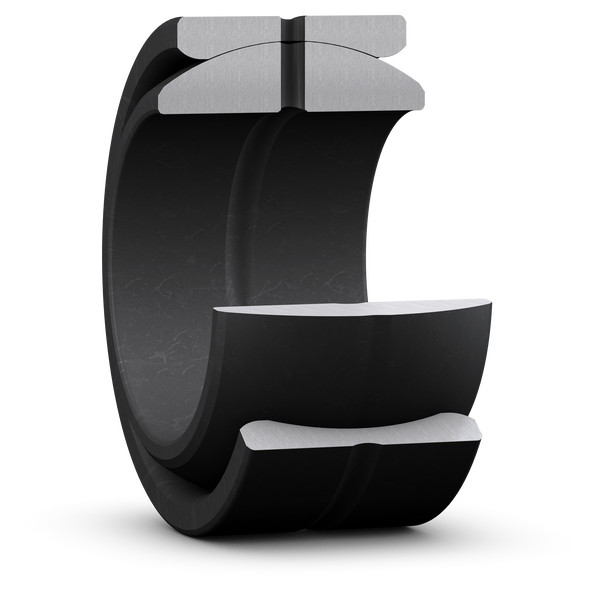

Fotografia produsului are caracter informativ
GEZ200-ES+SKF
Date tehnice produs
GEZ 200 ES - Articulație sferică radială, cu întreținere necesară, inch sizes
Articulație sferică radială, cu întreținere necesară, inch sizes Articulație sferică radialăs are designed to accommodate radial and combined radial and axial loads, and also misalignment. This specific design includes a oțel/oțel suprafață de alunecare combination. The bearings require maintenance and can be relubricated via lubrication holes and an annular groove in both rings.
Diametru interior50.8 mmDiametru interior
Diametru exterior80.963 mmDiametru exterior
Lățime inel interior44.45 mmLățime inel interior
Lățime inel exterior38.1 mmLățime inel exterior
Sarcină dinamică de bază224 kNSarcină dinamică de bază
Sarcină statică de bază670 kNSarcină statică de bază
Prezentare produs
| Cod produs | GEZ 200 ES |
|---|---|
| Tip produs | Articulație sferică radială, cu întreținere necesară, inch sizes |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 50.8 mm |
| Diametru exterior | Diametru exterior | 80.963 mm |
| Lățime inel interior | Lățime inel interior | 44.45 mm |
| Lățime inel exterior | Lățime inel exterior | 38.1 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 224 kN |
| Sarcină statică de bază | Sarcină statică de bază | 670 kN |
Proprietăți
| Sliding contact surface combination | Sliding contact surface combination | Steel/steel, standard |
| Material, inel interior | Material, inel interior | Oțel pentru rulmenți |
| Material, inel exterior | Material, inel exterior | Oțel pentru rulmenți |
| Întreținere | Întreținere | Relubrifiere necesară |
| Joc radial intern | Joc radial intern | CN |
| Etanșare | Etanșare | Fără |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 0.924 kg |
| Cod eClass | Cod eClass | 23-05-01-06 |
| Cod UNSPSC | Cod UNSPSC | 31171515 |
Dimensiuni detaliate
| d | Diametru interior | 50.8 mm |
| D | Diametru exterior | 80.963 mm |
| B | Lățime | 44.45 mm |
| C | Lățime inel exterior | 38.1 mm |
| α | Angle of tilt | 6 ° ° |
| dk | Diametru cale de rulare inel interior | 73.025 mm |
| b | Lățime annular lubrication groove at inel exterior | 4.4 mm |
| b1 | Lățime annular lubrication groove at inel interior | 5 mm |
| M | Diametru orificiu de ungere (inel exterior) | 4 mm |
| r1 | Dimensiune teșitură bore | min. 0.6 mm |
| r2 | Dimensiune teșitură inel exterior | min. 1 mm |
Dimensiuni de reazem
| da | Diametru reazem arbore | min. 55.1 mm |
| da | Diametru reazem arbore | max. 57.9 mm |
| Da | Diametru reazem carcasă | min. 69.4 mm |
| Da | Diametru reazem carcasă | max. 75.9 mm |
| ra | Rază de racordare shaft | max. 0.6 mm |
| rb | Rază de racordare housing | max. 1 mm |
Date de calcul
| C | Sarcină dinamică de bază | 224 kN |
| C0 | Sarcină statică de bază | 670 kN |
| K | Factor specific de sarcină dinamică | 100 N/mm² N/mm² |
| K0 | Factor specific de sarcină statică | 300 N/mm² N/mm² |
| KM | Material constant | 330 |
