HSS71903-C-T-P4S-UL+FAG
Date tehnice FAG/Schaeffler

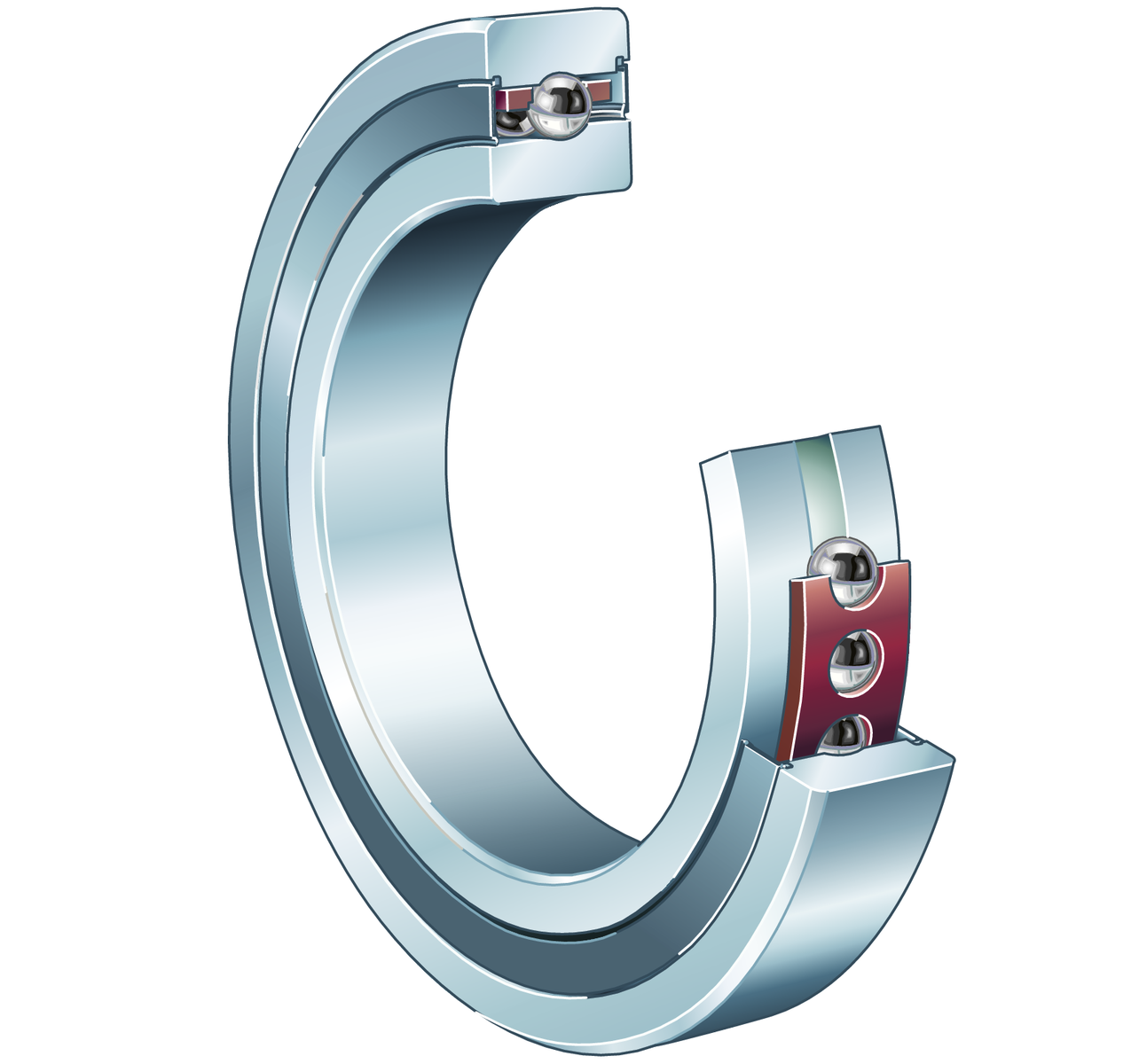

HSS71903-C-T-P4S-UL - Rulment de precizie de turație ridicată pentru arbore principal
Rulment de precizie de turație ridicată pentru arbore principal HSS719..-C, ajustat, în perechi sau seturi, unghi de contact α = 15°, etanșări cu buză pe ambele părți, fără contact, toleranțe restrânse
d17 mmDiametru interior
D30 mmDiametru exterior
B7 mmLățime
C r2.600 NSarcină dinamică de bază, radială
C 0r1.130 NSarcină statică de bază, radială
n G110.000 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părțiPrezentare produs
| Cod produs | HSS71903-C-T-P4S-UL |
|---|---|
| Tip produs | Rulment de precizie de turație ridicată pentru arbore principal |
| Marcă | FAG |
| Număr material Schaeffler | 0191855450000 |
| Tip de bază | HSS71903 |
| Cod BearingX | HSS71903-C-T-P4S |
| Masă | 21.7 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Unghi de contact | C | Unghi de contact 15° |
| Tip etanșare | 2RSD | Etanșat pe ambele părți fără contact și uns pe viață |
| Colivie | T | Colivie din material textil stratificat |
| Clasă de toleranță | P4S | Clasă de toleranță P4S, FAG standard better than P4 to ISO 492:2023 |
| Aranjament set de rulmenți | U | Rulment individual |
| Preîncărcare | L | Preîncărcare ușoară |
| Lubrifiant | GA21 | unsoare for superprecizie bearings, standard |
Dimensiuni principale și date de performanță
| d | Diametru interior | 17 mm |
| D | Diametru exterior | 30 mm |
| B | Lățime | 7 mm |
| C r | Sarcină dinamică de bază, radială | 2.600 N |
| C 0r | Sarcină statică de bază, radială | 1.130 N |
| C ur | Limită de sarcină la oboseală, radială | 120 N |
| n G unsoare | Turație limită pentru lubrifiere cu unsoare | 70.000 1/min |
| n G | Turație limită | 110.000 1/min |
| ≈m | Masă | 21,7 g |

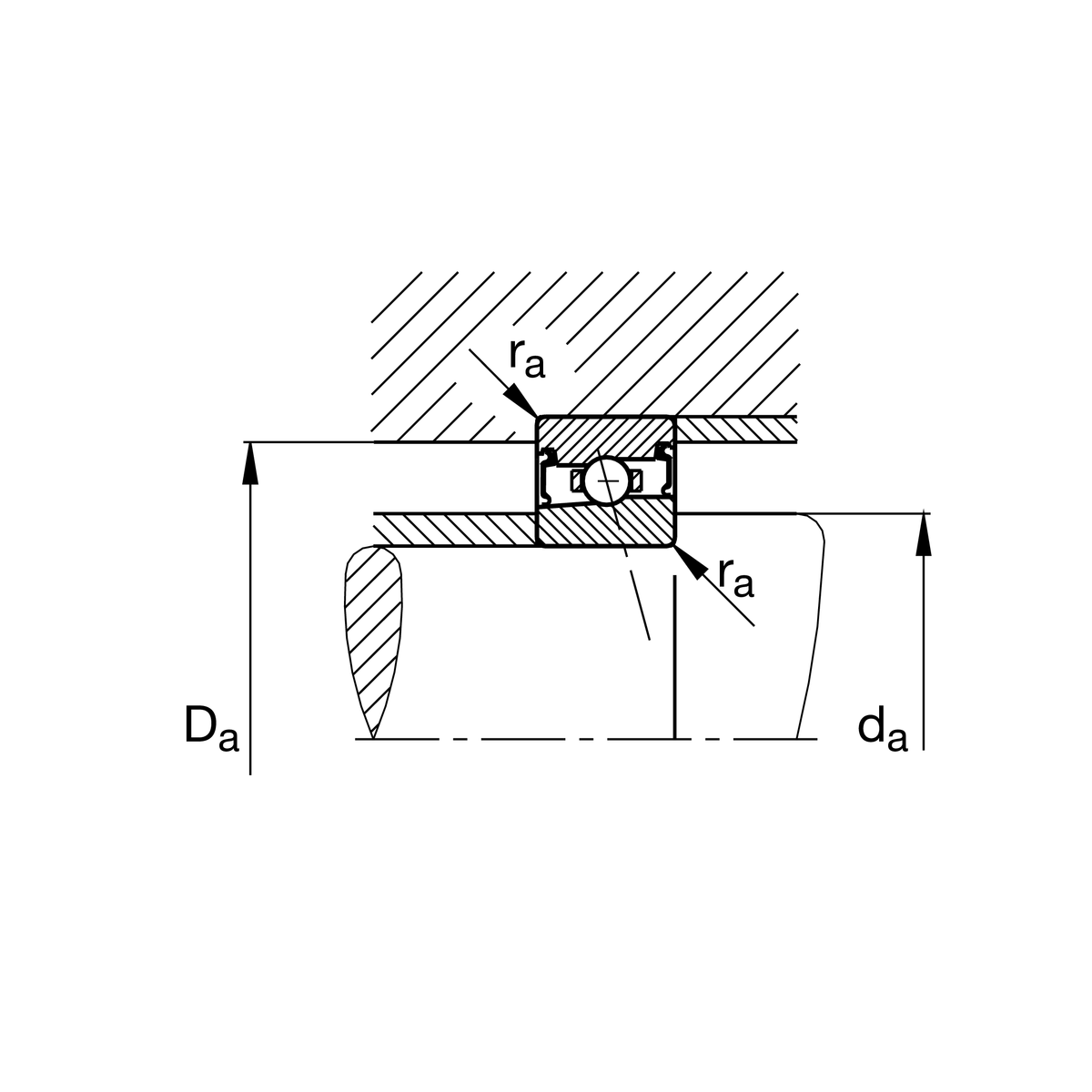

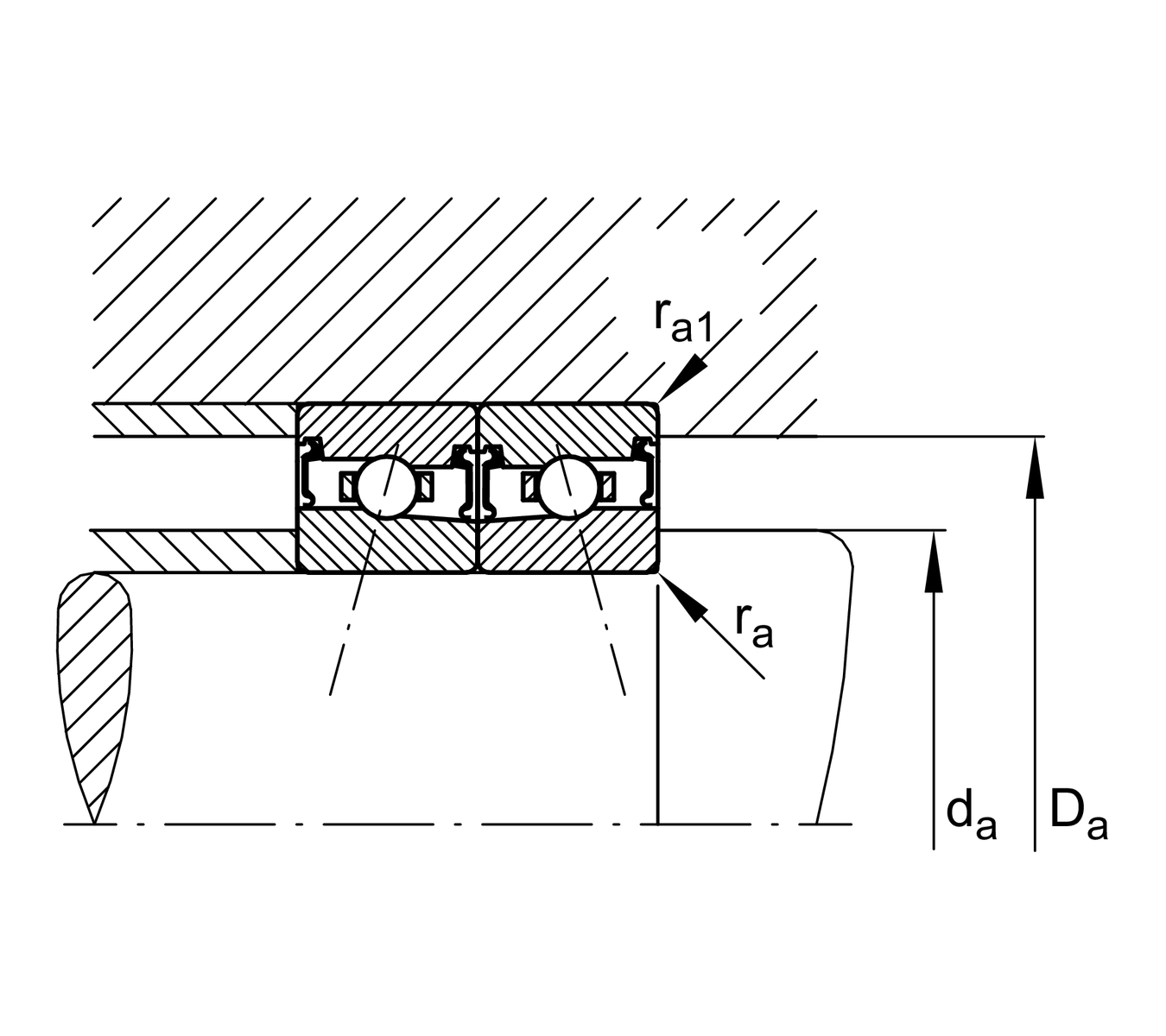

Dimensiuni de montaj
| d a | Diametru umăr arbore | 20 mm |
| d a | Diametru degajare umăr arbore | h12 |
| D a | Diametru umăr inel exterior | 27,5 mm |
| D a | Diametru degajare umăr inel exterior | H12 |
| r a max | Rază maximă a degajării | 0,3 mm |
| r a1 max | Rază maximă a degajării | 0,1 mm |
| a | Distanța dintre vârfurile conurilor de presiune | 6,6 mm |

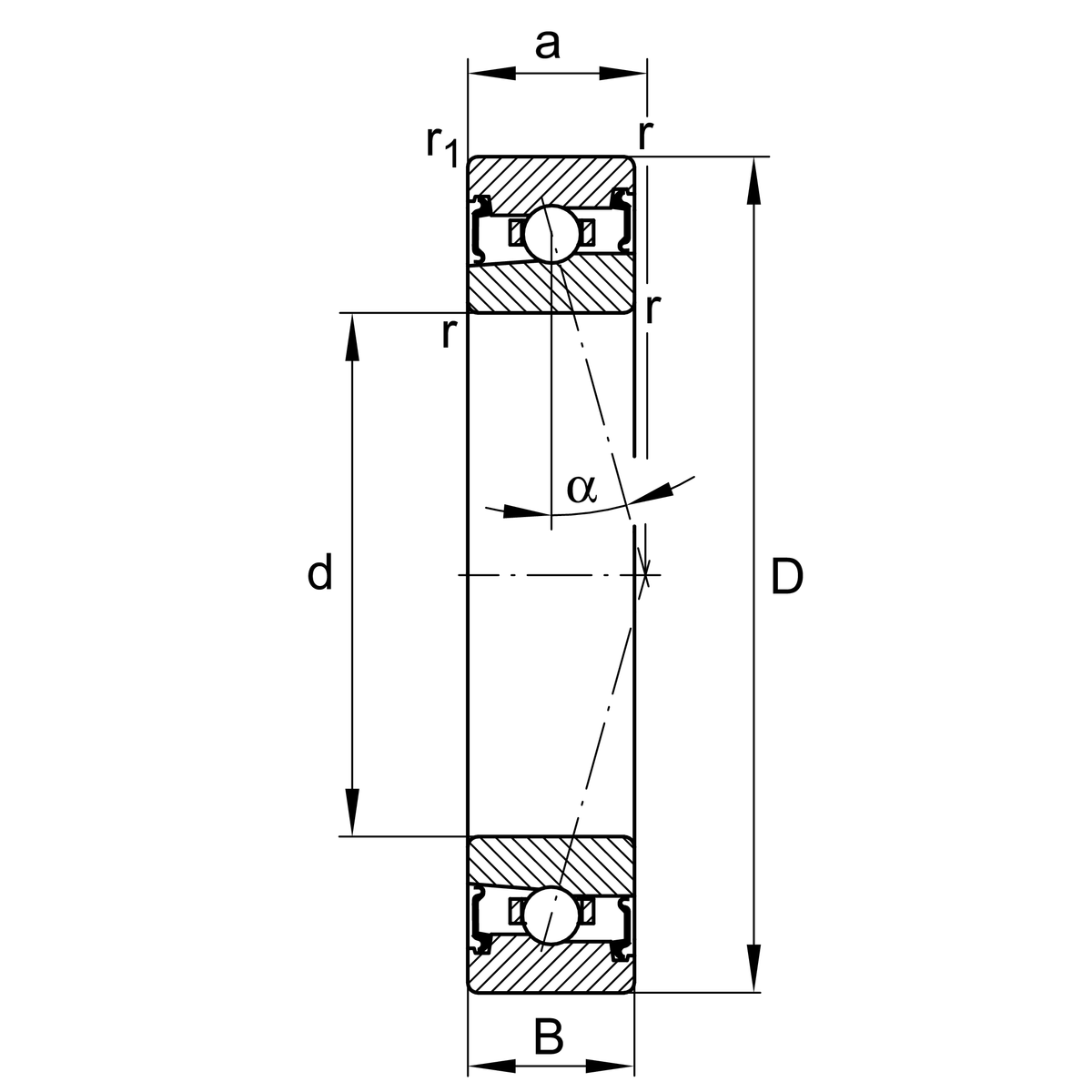

Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 0,3 mm |
| r 1 min | Dimensiune minimă a teșiturii | 0,3 mm |
| α | Unghi de contact | 15 ° |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 80 °C |
Informații suplimentare
| F V L | Forță de preîncărcare ușoară | 10 N |
| F V M | Forță de preîncărcare medie | 29 N |
| F V H | Forță de preîncărcare ridicată | 58 N |
| K aE L | Forță de desprindere ușoară | 29 N |
| K aE M | Forță de desprindere medie | 93 N |
| K aE H | Forță de desprindere ridicată | 194 N |
| c a L | Rigiditate axială ușoară | 12 N/µm |
| c a M | Rigiditate axială medie | 19 N/µm |
| c a H | Rigiditate axială ridicată | 27 N/µm |
