BSA208-CGB+SKF
Date tehnice produs

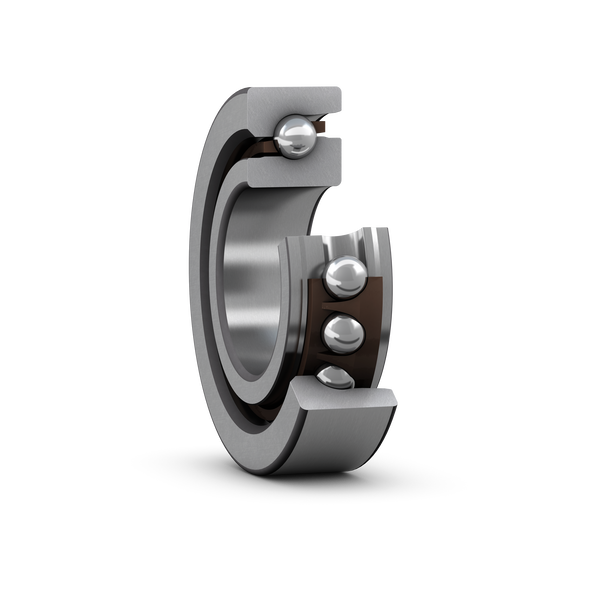

BSA 208 CGB - Super-precision cu acțiune într-un singur sens angular contact thrust ball bearing
Rulment cu bile cu contact unghiular de presiune axială cu acțiune într-un singur sens de super-precizie Aceste rulmenți cu bile de super-precizie oferă o precizie de funcționare foarte ridicată și sunt bine adaptați pentru aplicații cu acționare prin șurub. De asemenea, sunt benefice în alte aplicații, unde este necesară o susținere radială și axială sigură, împreună cu o ghidare axială extrem de precisă a arborelui. Oferă un grad ridicat de rigiditate axială și pot suporta sarcini axiale mari într-o direcție, viteze mari și accelerații rapide.
Diametru interior40 mmDiametru interior
Diametru exterior80 mmDiametru exterior
Înălțime18 mmÎnălțime
Unghi de contact62 °Unghi de contact
Sarcină dinamică de bază42.5 kNSarcină dinamică de bază
Sarcină statică de bază112 kNSarcină statică de bază
Prezentare produs
| Cod produs | BSA 208 CGB |
|---|---|
| Tip produs | Super-precision cu acțiune într-un singur sens angular contact thrust ball bearing |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 40 mm |
| Diametru exterior | Diametru exterior | 80 mm |
| Înălțime | Înălțime | 18 mm |
| Unghi de contact | Unghi de contact | 62 ° |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 42.5 kN |
| Sarcină statică de bază | Sarcină statică de bază | 112 kN |
| Turație admisibilă pentru lubrifiere cu unsoare | Turație admisibilă pentru lubrifiere cu unsoare | 6300 r/min |
| Attainable speed for oil-air lubrication | Attainable speed for oil-air lubrication | 7500 r/min |
Proprietăți
| Capacitate de sarcină axială | Capacitate de sarcină axială | Single-direction |
| Număr de rânduri | Număr de rânduri | 1 |
| Element de poziționare, inel exterior rulment | Element de poziționare, inel exterior rulment | Fără |
| Colivie | Colivie | Nun-metallic |
| Clasă de toleranță | Clasă de toleranță | Special |
| Material rulment | Material rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprentă de carbon indicativă pentru produs nou | Amprentă de carbon indicativă pentru produs nou | 1.5 kg CO2e |
Logistică
| Greutate netă produs | Greutate netă produs | 0.419 kg |
| Cod eClass | Cod eClass | 23-05-08-03 |
| Cod UNSPSC | Cod UNSPSC | 31171507 |
Dimensiuni detaliate
| d | Diametru interior | 40 mm |
| D | Diametru exterior | 80 mm |
| H | Înălțime | 18 mm |
| d1 | Diametru umăr | 50.3 mm |
| d2 | Diametru umăr | 58 mm |
| D1 | Shoulder/recess diameter | 58.1 mm |
| D2 | Shoulder/recess diameter | 66.45 mm |
| r1,2 | Dimensiune teșitură | min. 1.1 mm |
| a | Distance to pressure point | 64 mm |
Dimensiuni de reazem
| da | Diametru reazem arbore | min. 48 mm |
| db | Diametru reazem arbore | min. 48 mm |
| Da | Diametru reazem carcasă | max. 74 mm |
| Db | Diametru reazem carcasă | max. 74 mm |
| ra | Rază de racordare a carcasei | max. 1 mm |
Date de calcul
| C | Sarcină dinamică de bază | 42.5 kN |
| C0 | Sarcină statică de bază | 112 kN |
| Pu | Limită de sarcină la oboseală | 4.15 kN |
| Turație admisibilă pentru lubrifiere cu unsoare | Turație admisibilă pentru lubrifiere cu unsoare | 6300 r/min |
| Attainable speed for oil-air lubrication | Attainable speed for oil-air lubrication | 7500 r/min |
| α | Unghi de contact | 62 ° ° |
| Preîncărcare | Preîncărcare | 6800 N |
| Frictional moment | Frictional moment | 0.46 N·m N·m |
| Axial stiffness for preîncărcare A (sets of two brgs back-to-back sau face-to-face) | Axial stiffness for preîncărcare A (sets of two brgs back-to-back sau face-to-face) | 1440 N/µm N/µm |
| Fa | Maximum axial load carrying capacity | max. 37.9 kN |
| Gref | Reference grease quantity | 3.7 cm³ cm³ |
