EGF12120-E40+INA

Date tehnice INA/Schaeffler

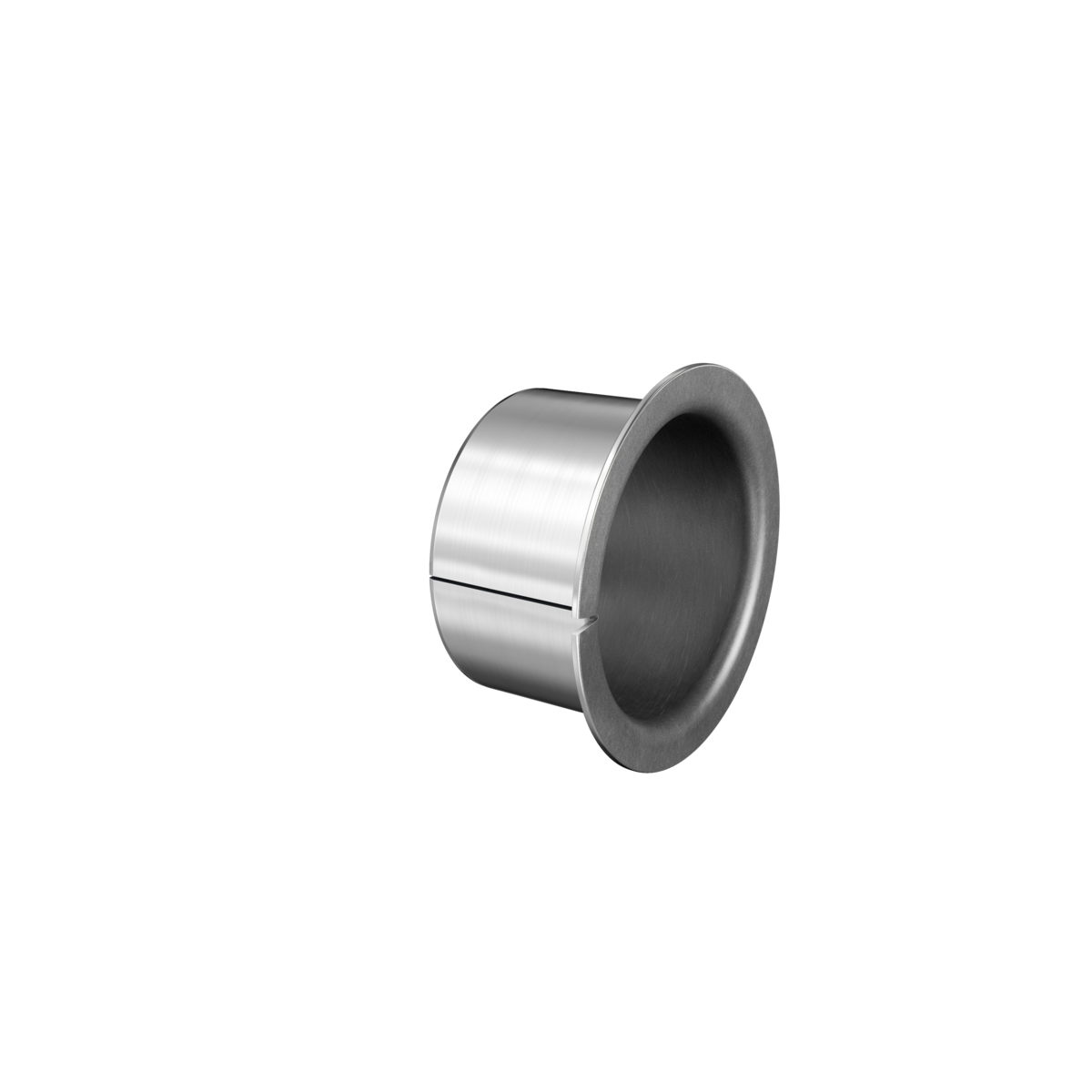

EGF12120-E40 - Bucșă cu flanșă

Bucșă cu flanșă, fără întreținere, ISO 3547, cu suport din oțel

B12 mmLățime

C r16.800 NSarcină dinamică de bază, radială

C 0r30.000 NSarcină statică de bază, radială

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere pe durată de viață / fără întreținere

Neetanșat

Gabarit de montaj redus

Întreținere	Întreținere free
Material sliding Layer	E40	Întreținere-free strat de alunecare E40
Material back	Steel

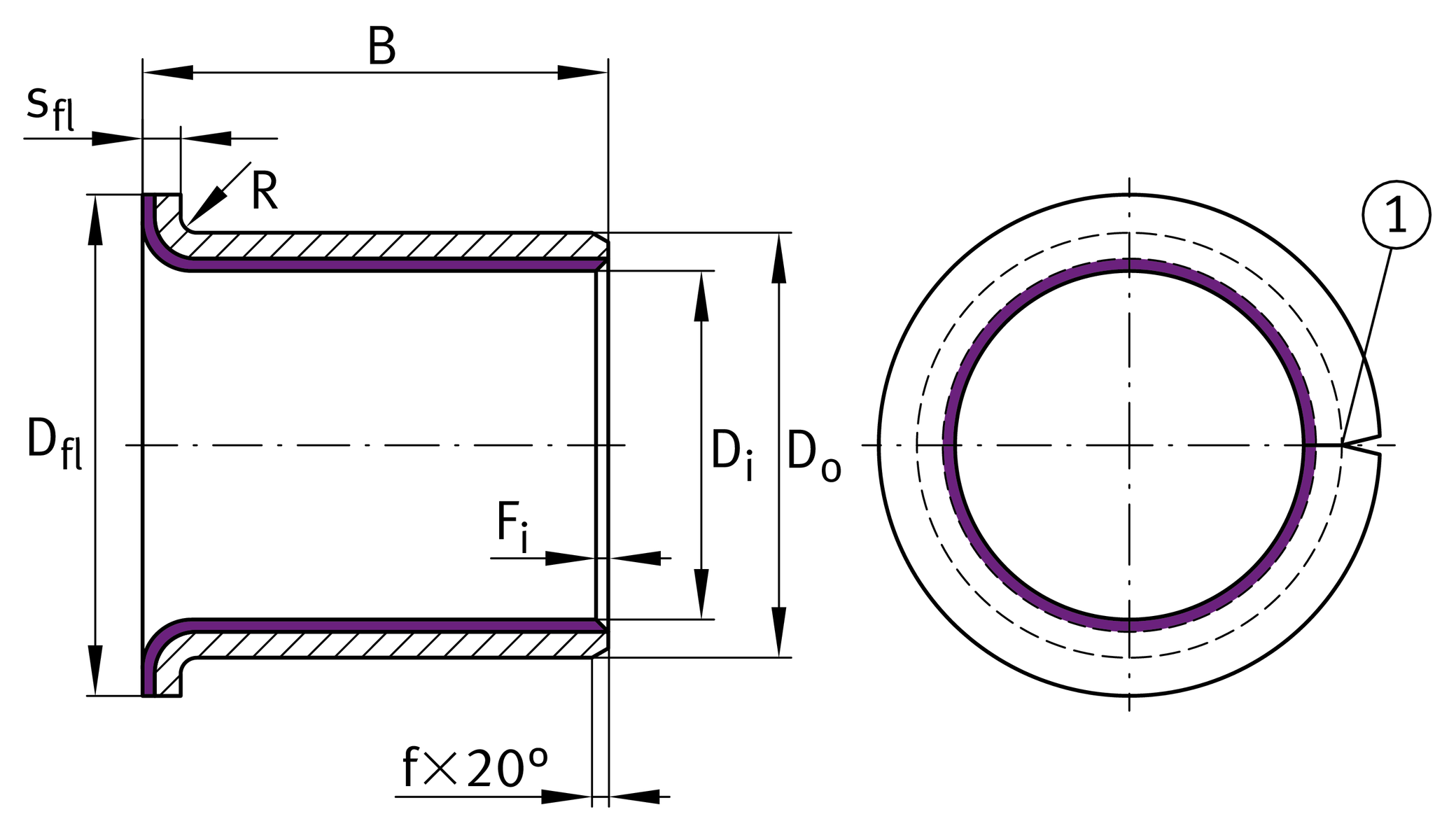

D i	Diametru interior	12 mm
D o	Diametru exterior	14 mm
D fl	Diametru exterior flanșă	20 mm
B	Lățime	12 mm
C r	Sarcină dinamică de bază, radială	16.800 N
C 0r	Sarcină statică de bază, radială	30.000 N
C a	Sarcină dinamică de bază, axială	15.800 N
C 0a	Sarcină statică de bază, axială	28.300 N
≈m	Masă	4,386 g

f	Unghi teșitură la diametrul exterior	20 °
s fl	Grosime flanșă	1 mm
R max	Radius, max.	1 mm
f	Teșitură exterioară	0,6 mm
F i max	Teșire muchie interioară, max.	0,6 mm
F i min	Teșire muchie interioară, min.	0,1 mm
s 3	Grosime perete	1 mm
D fl OT	Diametru exterior flanșă, toleranță superioară	0,5 mm
D o OT	Diametru exterior, toleranță superioară	0,065 mm
s 3 OT	Grosime perete, toleranță superioară	0,005 mm
D fl UT	Diametru exterior flanșă, toleranță inferioară	-0,5 mm
s 3 UT	Grosime perete, toleranță inferioară	-0,02 mm
D o UT	Diametru exterior, toleranță inferioară	0,03 mm
B OT	Lățime, toleranță superioară	0,25 mm
B UT	Lățime, toleranță inferioară	-0,25 mm
s fl OT	Grosime flanșă, toleranță superioară	0,05 mm
s fl UT	Grosime flanșă, toleranță inferioară	-0,2 mm
f OT	Teșitură exterioară, toleranță superioară	0,4 mm
f UT	Teșitură exterioară, toleranță inferioară	-0,4 mm

T min	Temperatură minimă de funcționare	-200 °C
T max	Temperatură maximă de funcționare	280 °C
