Fotografia produsului are caracter informativ

UCT214+FAG

Date tehnice FAG/Schaeffler

UCT214 - Unitate de lagăr cu carcasă de întindere

Unități de lagăr UCT, carcasă din fontă, rulment radial tip insert cu bile cu șuruburi de fixare în inelul interior, etanșări RS R, for linear motion

d70 mmDiametru interior

C 0r44.000 NSarcină statică de bază, radială

C r66.000 NSarcină dinamică de bază, radială

B74,6 mmLățime inel interior

Cod produs	UCT214
Tip produs	Unitate de lagăr cu carcasă de întindere
Marcă	FAG
Număr material Schaeffler	0822803710000
Tip de bază	UCT214
BearingX code	UCT214-J7
Masă	6.677 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Material

Fontă cenușie

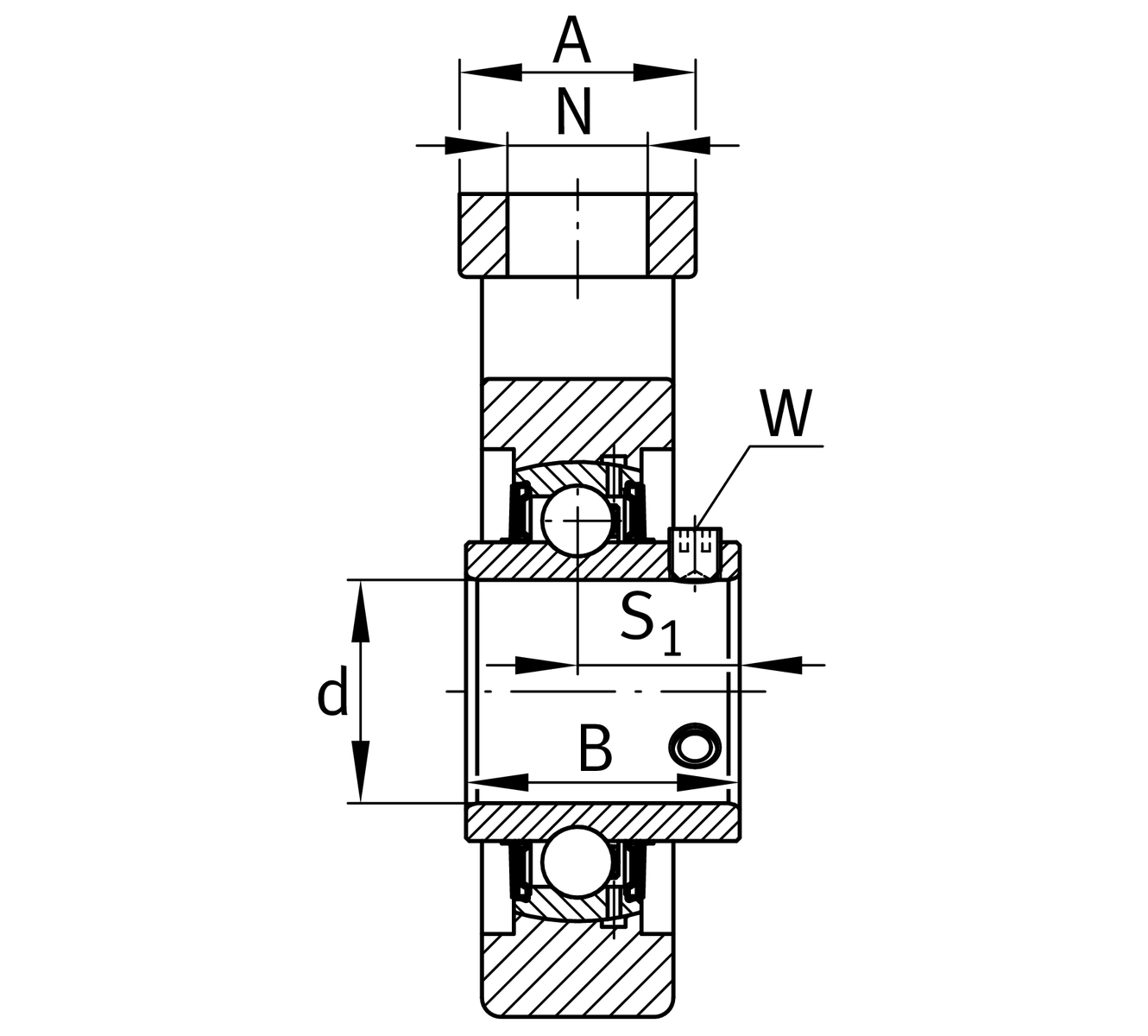

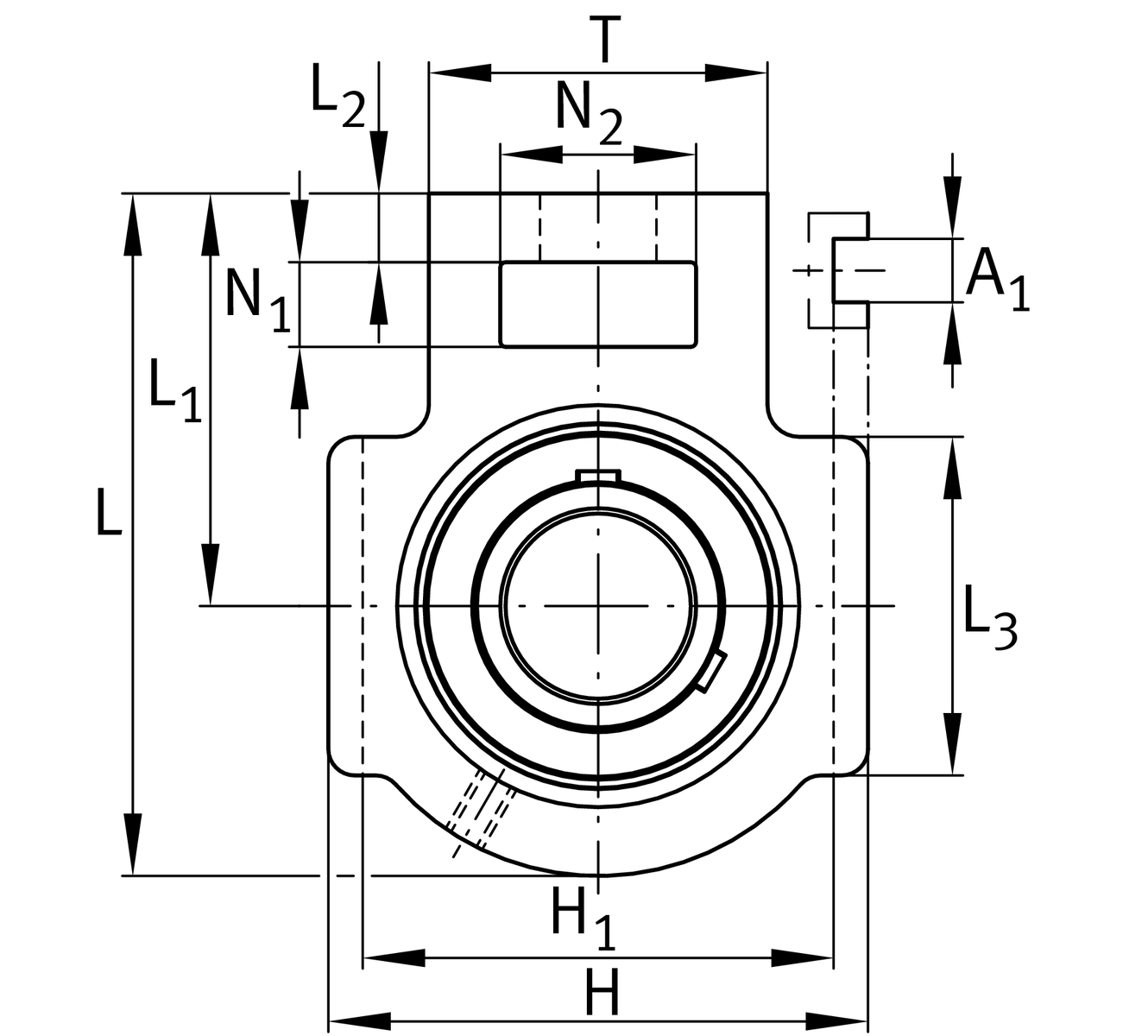

d	Diametru interior	70 mm
H	Înălțime	167 mm
L	Lungime totală	224 mm
C 0r	Sarcină statică de bază, radială	44.000 N
C ur	Limită de sarcină la oboseală, radială	2.300 N
C r	Sarcină dinamică de bază, radială	66.000 N
≈m	Masă	6,677 kg

A 1	Lățime guidance groove	26 mm
	Upper width guidance groove tolerance	0,3 mm
	Lower width guidance groove tolerance	0 mm
H 1	Distanță între canalele de ghidare	151 mm
	Toleranță superioară distanță canal de ghidare	0 mm
	Toleranță inferioară distanță canal de ghidare	-0,8 mm
N	Alezaj de fixare	41 mm

L 1	Distanță ax arbore	137 mm
L 2	Length fixed link	21 mm
L 3	Lungime canal de ghidare	121 mm
A	Lățime carcasă pe partea de fixare	70 mm
N 1	Lățime recess	32 mm
N 2	Înălțime recess	70 mm
B	Lățime inel interior	74,6 mm
S 1	Distanță de la calea de rulare la colierul de blocare	44,4 mm
T	Înălțime carcasă pe partea de fixare	111 mm
Q	Filet racord pentru ungere	M6
A 2	Lățime carcasă	46 mm

	Carcasă	T214
	Denumire rulment	UC214

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	120 °C
