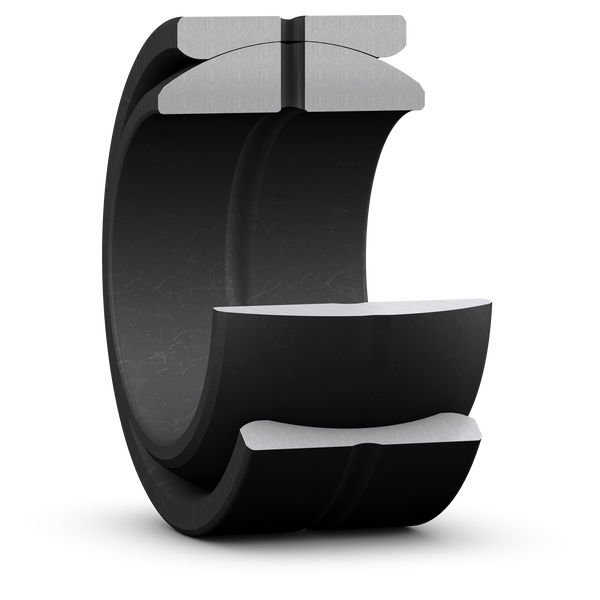

GEZ100-ES+SKF
Date tehnice produs
GEZ 100 ES - Articulație sferică radială, cu întreținere necesară, inch sizes
Articulație sferică radială, cu întreținere necesară, inch sizes Articulație sferică radialăs are designed to accommodate radial and combined radial and axial loads, and also misalignment. This specific design includes a oțel/oțel suprafață de alunecare combination. The bearings require maintenance and can be relubricated via lubrication holes and an annular groove in both rings.
Diametru interior25.4 mmDiametru interior
Diametru exterior41.275 mmDiametru exterior
Lățime inel interior22.225 mmLățime inel interior
Lățime inel exterior19.05 mmLățime inel exterior
Sarcină dinamică de bază56 kNSarcină dinamică de bază
Sarcină statică de bază166 kNSarcină statică de bază
Prezentare produs
| Cod produs | GEZ 100 ES |
|---|---|
| Tip produs | Articulație sferică radială, cu întreținere necesară, inch sizes |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 25.4 mm |
| Diametru exterior | Diametru exterior | 41.275 mm |
| Lățime inel interior | Lățime inel interior | 22.225 mm |
| Lățime inel exterior | Lățime inel exterior | 19.05 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 56 kN |
| Sarcină statică de bază | Sarcină statică de bază | 166 kN |
Proprietăți
| Sliding contact surface combination | Sliding contact surface combination | Steel/steel, standard |
| Material, inel interior | Material, inel interior | Oțel pentru rulmenți |
| Material, inel exterior | Material, inel exterior | Oțel pentru rulmenți |
| Întreținere | Întreținere | Relubrifiere necesară |
| Joc radial intern | Joc radial intern | CN |
| Etanșare | Etanșare | Fără |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 0.12 kg |
| Cod eClass | Cod eClass | 23-05-01-06 |
| Cod UNSPSC | Cod UNSPSC | 31171515 |
Dimensiuni detaliate
| d | Diametru interior | 25.4 mm |
| D | Diametru exterior | 41.275 mm |
| B | Lățime | 22.225 mm |
| C | Lățime inel exterior | 19.05 mm |
| α | Angle of tilt | 6 ° ° |
| dk | Diametru cale de rulare inel interior | 36.5 mm |
| b | Lățime annular lubrication groove at inel exterior | 2.7 mm |
| b1 | Lățime annular lubrication groove at inel interior | 3 mm |
| M | Diametru orificiu de ungere (inel exterior) | 2.5 mm |
| r1 | Dimensiune teșitură bore | min. 0.3 mm |
| r2 | Dimensiune teșitură inel exterior | min. 1 mm |
Dimensiuni de reazem
| da | Diametru reazem arbore | min. 27.5 mm |
| da | Diametru reazem arbore | max. 29 mm |
| Da | Diametru reazem carcasă | min. 34.7 mm |
| Da | Diametru reazem carcasă | max. 37.7 mm |
| ra | Rază de racordare shaft | max. 0.3 mm |
| rb | Rază de racordare housing | max. 1 mm |
Date de calcul
| C | Sarcină dinamică de bază | 56 kN |
| C0 | Sarcină statică de bază | 166 kN |
| K | Factor specific de sarcină dinamică | 100 N/mm² N/mm² |
| K0 | Factor specific de sarcină statică | 300 N/mm² N/mm² |
| KM | Material constant | 330 |
