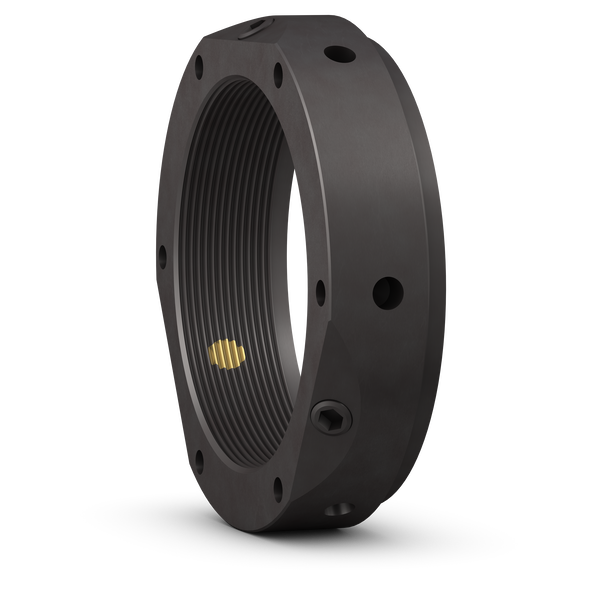

Fotografia produsului are caracter informativ
KMTA12+SKF
Date tehnice produs
KMTA 12 - Precision lock nut cu locking pins
Precision lock nut cu locking pins KMTA precision lock nuts have a cylindrical outside surface and are intended for applications where high precision, simple assembly and reliable locking are required. The three equally-spaced locking pins enable these lock nuts to be accurately positioned at right angles to the shaft. However, they can also be adjusted to compensate for slight angular deviations of adjacent components. Maximum axial run-out between the locating face and thread (up to size 40): 0.005 mm.
Designație filetM 60x1.5Designație filet
Diametru interior60 mmDiametru interior
Diametru exterior84 mmDiametru exterior
Lățime24 mmLățime
Dispozitiv de blocareIncorporated in the lock nutDispozitiv de blocare
Piuliță pentru montaj hidraulicNuPiuliță pentru montaj hidraulic
Prezentare produs
| Cod produs | KMTA 12 |
|---|---|
| Tip produs | Precision lock nut cu locking pins |
| Marcă | SKF |
Dimensiuni detaliate
| Designație filet | Designație filet | M 60x1.5 |
| Diametru interior | Diametru interior | 60 mm |
| Diametru exterior | Diametru exterior | 84 mm |
| Lățime | Lățime | 24 mm |
Proprietăți
| Dispozitiv de blocare | Dispozitiv de blocare | Incorporated in the lock nut |
| Piuliță pentru montaj hidraulic | Piuliță pentru montaj hidraulic | Nu |
| Associated mounting tool | Associated mounting tool | B 80-90 |
Logistică
| Greutate netă produs | Greutate netă produs | 0.439 kg |
| Cod eClass | Cod eClass | 23-11-07-05 |
| Cod UNSPSC | Cod UNSPSC | 31163218 |
Dimensiuni detaliate
| G | Filet | M 60x1.5 |
| d1 | Diametru exterior locating side face | 75 mm |
| B | Lățime | 24 mm |
| d3 | Diametru exterior | 84 mm |
| d4 | Diametru interior locating side face | 62 mm |
| J1 | Pitch diameter for pin-type face spanner | 74.5 mm |
| J2 | Distance between holes for pin-wrench and locating side face | 13 mm |
| N1 | Diameter holes for pin-type face spanner | 5.3 mm |
| N2 | Diameter holes for pin-wrench | 6 mm |
Date de calcul
| Axial static load carrying capacity | Axial static load carrying capacity | 380 kN |
Informații de montaj
| Associated spanner (Hook spanner in accordance cu DIN 1810) | Associated spanner (Hook spanner in accordance cu DIN 1810) | B 80-90 |
| Set / Locking screw size | Set / Locking screw size | M8 |
| Recommended tightening torque | Recommended tightening torque | 18 N·m N·m |
