23024-E1-XL-K-TVPB+FAG
Date tehnice FAG/Schaeffler

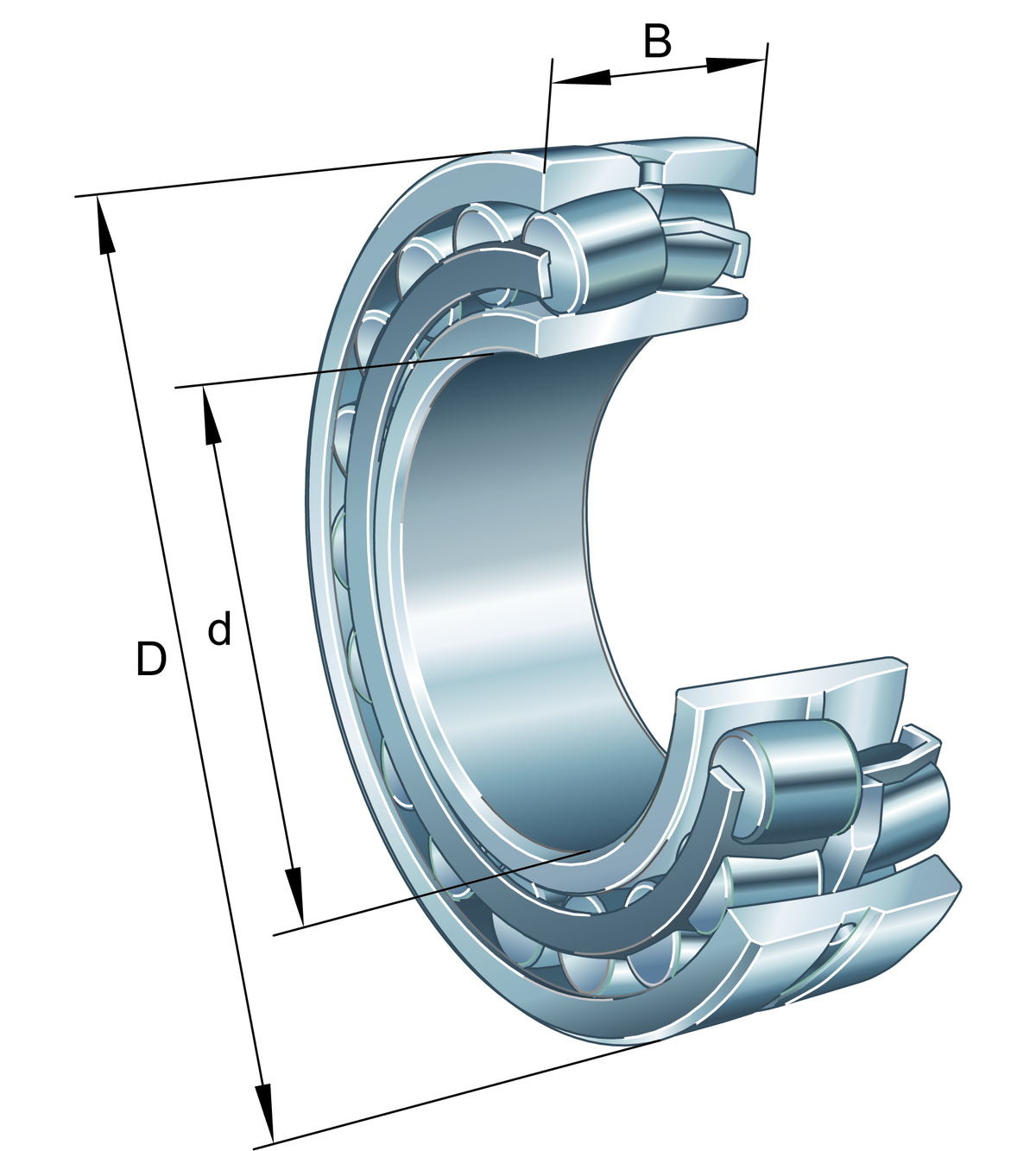

23024-E1-XL-K-TVPB - Rulment oscilant cu role
Rulmenți oscilanți cu role 230..-E1-K, dimensiuni principale conform DIN 635-2, cu alezaj conic, conicitate 1:12
d120 mmDiametru interior
D180 mmDiametru exterior
B46 mmLățime
C r430.000 NSarcină dinamică de bază, radială
C 0r580.000 NSarcină statică de bază, radială
n G3.950 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat
eroare unghiulară statică și nealiniere
eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | 23024-E1-XL-K-TVPB |
|---|---|
| Tip produs | Rulment oscilant cu role |
| Marcă | FAG |
| Număr material Schaeffler | 0190064620000 |
| Tip de bază | 23024 |
| Cod BearingX | 23024-E1-XL-K-TVPB |
| Masă | 3.705 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Execuție | E1 | Fără bordură centrală |
| Tip alezaj | K | Tapered, conicitate 1:12 |
| Colivie | TVPB | Colivie din polimer |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Relubrifiere | Standard |
Dimensiuni principale și date de performanță
| d | Diametru interior | 120 mm |
| D | Diametru exterior | 180 mm |
| B | Lățime | 46 mm |
| C r | Sarcină dinamică de bază, radială | 430.000 N |
| C 0r | Sarcină statică de bază, radială | 580.000 N |
| C ur | limită de sarcină la oboseală, radială | 60.000 N |
| n G | Turație limită | 3.950 1/min |
| n ϑr | Turație de referință | 2.800 1/min |
| ≈m | Masă | 3,705 kg |
Dimensiuni de montaj
| d a min | Diametrul minim al umărului arborelui | 128,8 mm |
| D a max | Diametrul maxim al umărului carcasei | 171,2 mm |
| r a max | Rază maximă a degajării | 2 mm |
| B a min | Lățime minimă a cavității bucșei | 7 mm |
| d a max | Diametru maxim al umărului arborelui | 133 mm |
| d b min | Diametru minim al cavității bucșei | 127 mm |
Dimensiuni detaliate
| r min | Dimensiune minimă teșitură | 2 mm |
| D 1 | Diametru alezaj inel exterior | 164,7 mm |
| d 2 | Diametru cale de rulare a inelului interior | 133 mm |
| d s | Diametru orificiu de ungere | 3,2 mm |
| n s | Lățime canal de ungere | 6,5 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Factori de calcul
| e | Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y | 0,22 |
| Y 1 | Factor de sarcină axială dinamică | 3,04 |
| Y 2 | Factor de sarcină axială dinamică | 4,53 |
| Y 0 | Factor de sarcină axială statică | 2,97 |
Informații suplimentare
| Bucșă de strângere | H3024 | |
| Bucșă de extracție | AHX3024 |
Documente
- Fișă tehnică produs 23024-E1-XL-K-TVPBPDF produs
- MH1 TabeleBroșură tehnică
- MH1 Demontare mecanicăBroșură tehnică
- MH1 Demontare hidraulicaBroșură tehnică
- MH1 Mounting HydraulicBroșură tehnică
