22332-BEA-XL-MA1-T41A+FAG
Date tehnice FAG/Schaeffler

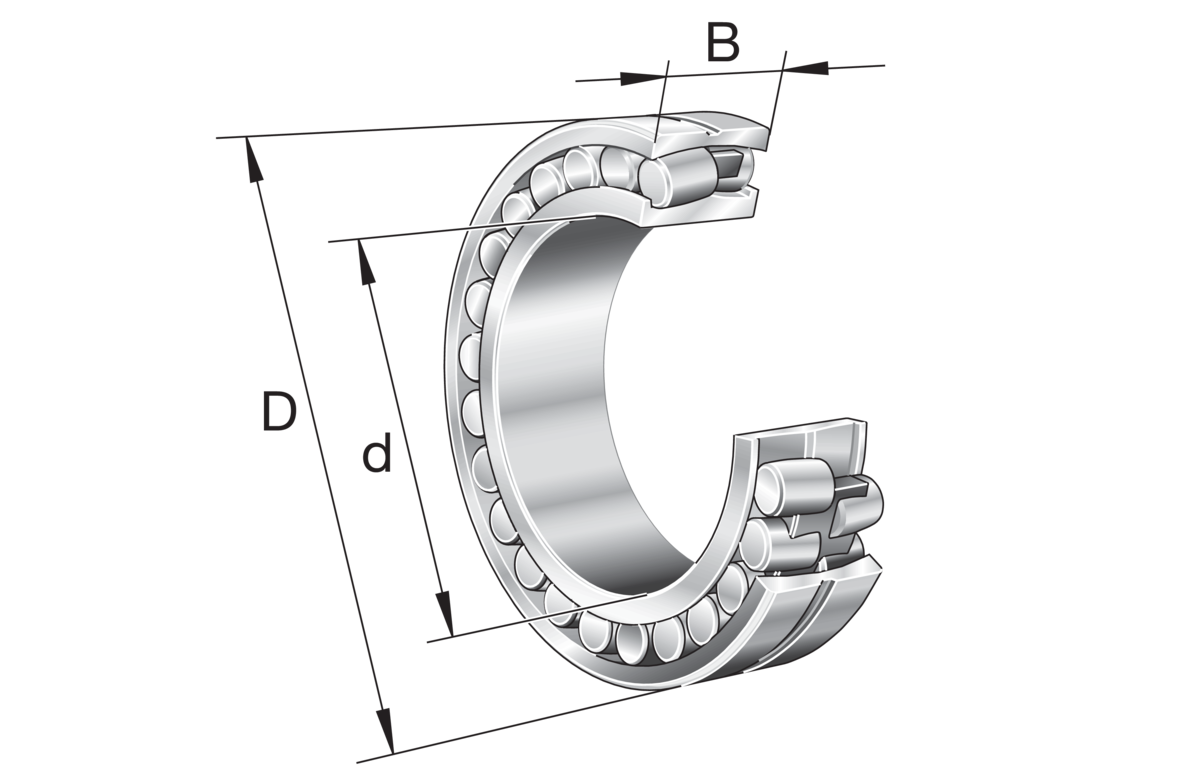

22332-BEA-XL-MA1-T41A - Rulment oscilant cu role
Rulment oscilant cu role 223..-BEA-XL-MA1-T41A, simetric, 2 borduri exterioare cu șaibă cu bordură
d160 mmDiametru interior
D340 mmDiametru exterior
B114 mmLățime
C r1.680.000 NSarcină dinamică de bază, radială
C 0r1.990.000 NSarcină statică de bază, radială
n G2.250 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat
eroare unghiulară statică și nealiniere
eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | 22332-BEA-XL-MA1-T41A |
|---|---|
| Tip produs | Rulment oscilant cu role |
| Marcă | FAG |
| Număr material Schaeffler | 0797902080000 |
| Masă | 51.33 kg |
| CAD disponibil | Nu |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Execuție | BEA | Cu inel central cu buză liberă |
| Tip alezaj | Z | Cilindric |
| Colivie | MA | Colivie masivă din alamă |
| Joc radial intern | C4 (Group 4) | Joc intern mai mare decât C3 |
| Relubrifiere | Standard | |
| Element de poziționare, inel exterior rulment | Fără | |
| Găuri filetate de manipulare | Fără | |
| Special material | Standard | |
| Rulment oscilant cu role for vibrating screens | T41A | For vibrating screens |
Dimensiuni principale și date de performanță
| d | Diametru interior | 160 mm |
| D | Diametru exterior | 340 mm |
| B | Lățime | 114 mm |
| C r | Sarcină dinamică de bază, radială | 1.680.000 N |
| C 0r | Sarcină statică de bază, radială | 1.990.000 N |
| C ur | limită de sarcină la oboseală, radială | 157.000 N |
| n G | Turație limită | 2.250 1/min |
| n ϑr | Turație de referință | 1.420 1/min |
| ≈m | Masă | 51,33 kg |

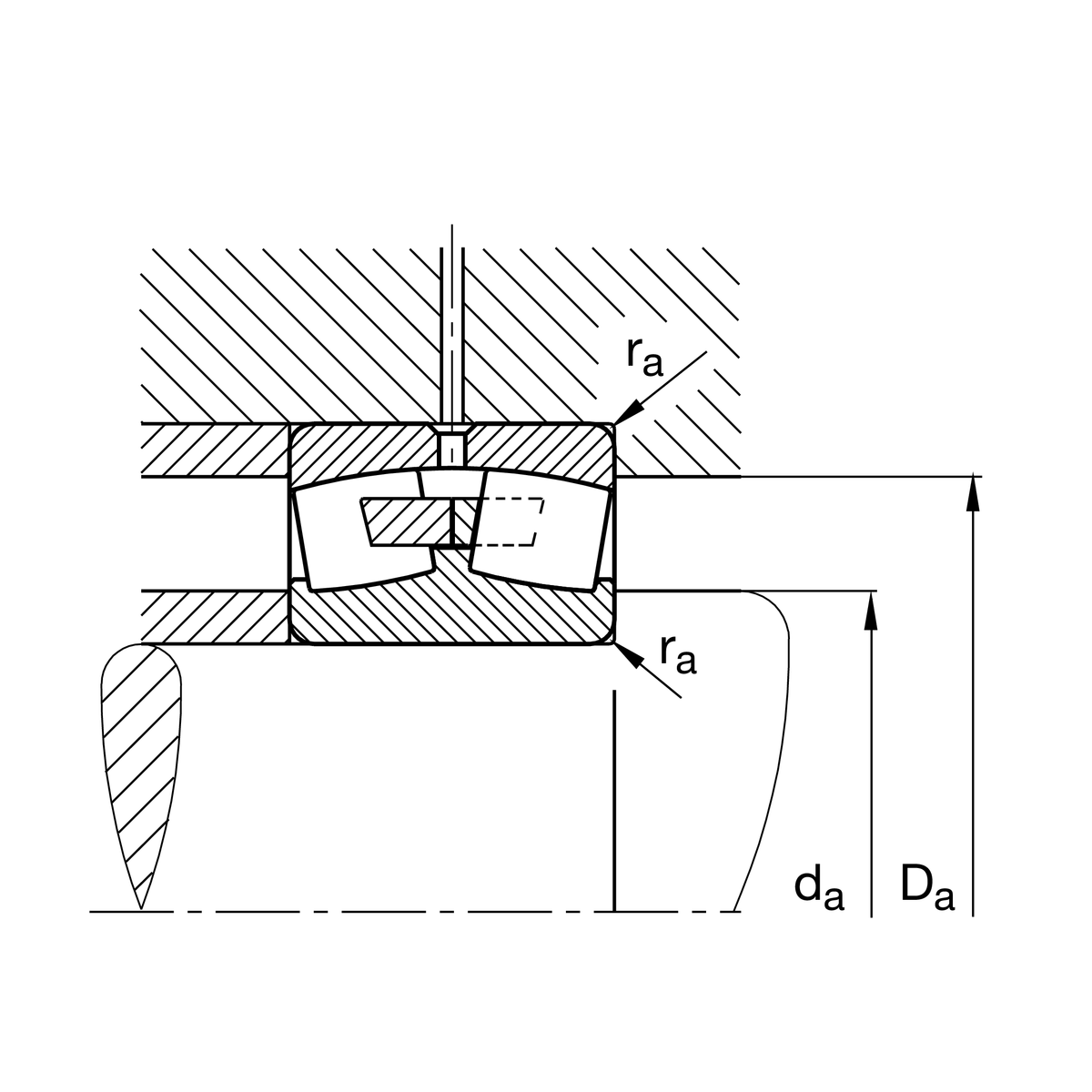

Dimensiuni de montaj
| d a min | Diametrul minim al umărului arborelui | 177 mm |
| D a max | Diametrul maxim al umărului carcasei | 323 mm |
| r a max | Rază maximă a degajării | 3 mm |
| d a max | Diametru maxim al umărului arborelui | 191 mm |
| d b min | Diametru minim al cavității bucșei | 174 mm |
| B a min | Lățime minimă a cavității bucșei | 8 mm |

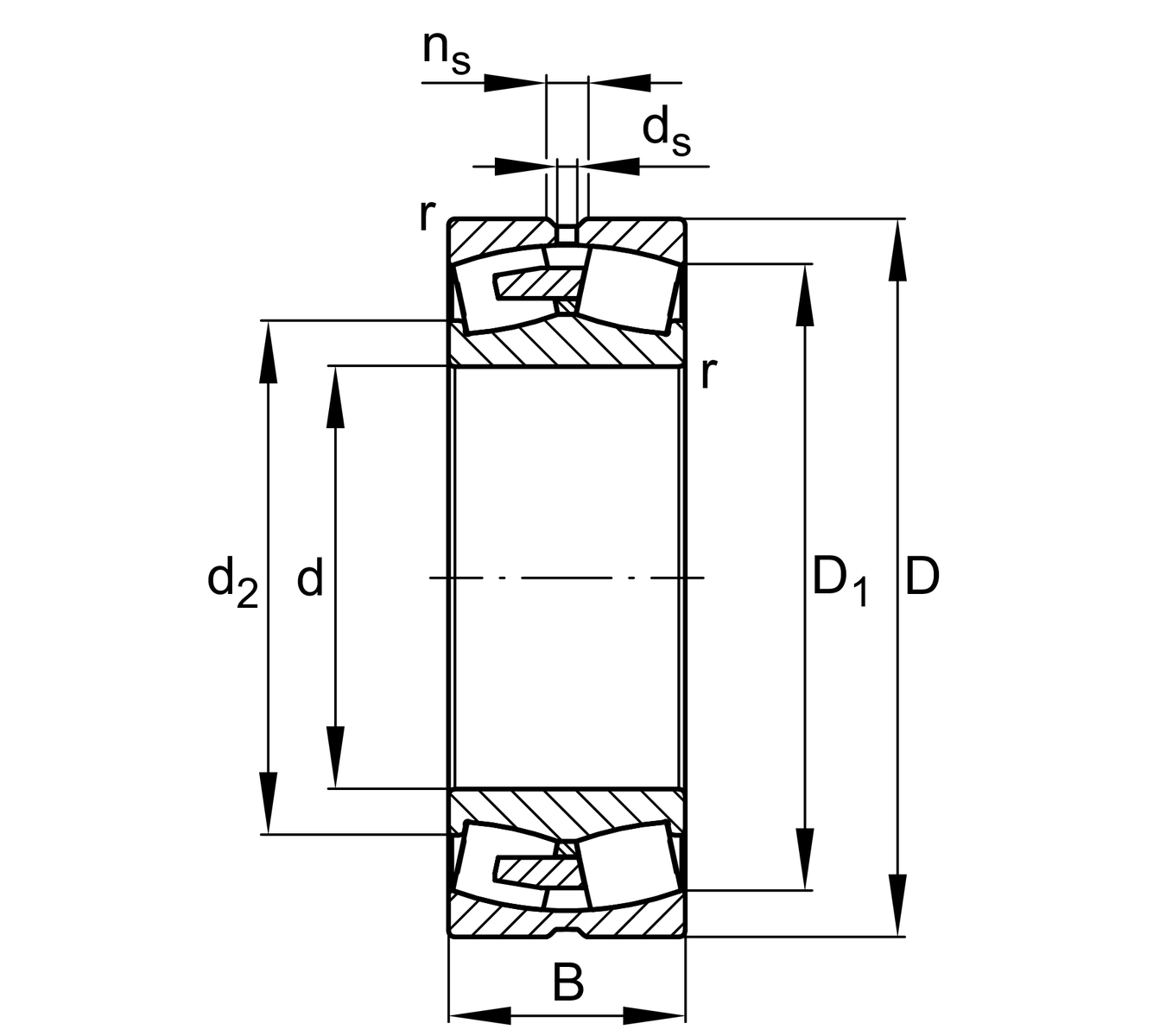

Dimensiuni detaliate
| r min | Dimensiune minimă teșitură | 4 mm |
| D 1 | Diametru alezaj inel exterior | 286,7 mm |
| d s | Diametru orificiu de ungere | 9,5 mm |
| n s | Lățime canal de ungere | 17,7 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 200 °C |
Factori de calcul
| e | Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y | 0,35 |
| Y 1 | Factor de sarcină axială dinamică | 1,94 |
| Y 2 | Factor de sarcină axială dinamică | 2,88 |
| Y 0 | Factor de sarcină axială statică | 1,89 |
