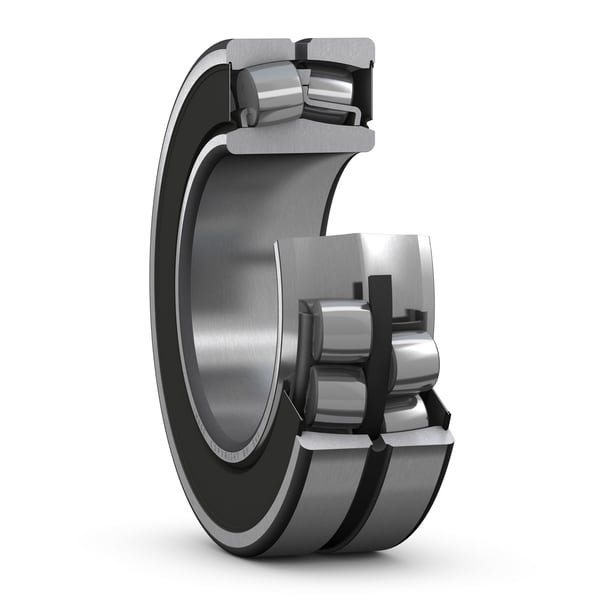

BS2-2214-2RS/VT143+SKF
Date tehnice produs
BS2-2214-2RS/VT143 - Rulment sferic cu etanșare integrală
Rulment sferic cu etanșare integrală Rulmenții sferici pot suporta sarcini grele în ambele direcții. Aceștia sunt auto-aliniatori și pot acomoda nealinieri și deflecții ale axului, cu practic nicio creștere a frecării sau temperaturii. În condiții normale de funcționare, rulmenții etanșați sunt aproape fără întreținere, menținând costurile de service și consumul de lubrifiant scăzute. Designul include caracteristici pentru a facilita relubrifierea.
Diametru interior70 mmDiametru interior
Diametru exterior125 mmDiametru exterior
Lățime38 mmLățime
d70 mm mmDiametru interior
D125 mm mmDiametru exterior
B38 mm mmLățime
Prezentare generală a produsului
| Cod produs | BS2-2214-2RS/VT143 |
|---|---|
| Tip produs | Rulment sferic cu etanșare integrală |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 70 mm |
| Diametru exterior | Diametru exterior | 125 mm |
| Lățime | Lățime | 38 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 213 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 228 kN |
| Viteză limită | Viteză limită | 2400 r/min |
| Clasa de performanță SKF | Clasa de performanță SKF | SKF Explorer |
Proprietăți
| Numărul de rânduri | Numărul de rânduri | 2 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip de gaură | Tip de gaură | Cilindric |
| Cage | Cage | Fierărie |
| Joc intern radial | Joc intern radial | CN |
| Clasa de toleranță pentru dimensiuni | Clasa de toleranță pentru dimensiuni | Normal |
| Clasa de toleranță pentru run-out | Clasa de toleranță pentru run-out | P5 |
| Etanșare | Etanșare | Etanșare pe ambele părți |
| Tip de etanșare | Tip de etanșare | Contact |
| Lubrifiant | Lubrifiant | Grăsime |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Cu |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 6.6 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 1.83 kg |
| Cod eClass | Cod eClass | 23-05-09-11 |
| Cod UNSPSC | Cod UNSPSC | 31171510 |
Dimensiuni
| d | Diametru interior | 70 mm mm |
| tΔdmp | Limitele de deviație ale diametrului interior mediu | -0.015 ... 0 mm mm |
| D | Diametru exterior | 125 mm mm |
| tΔDmp | Limitele de deviație ale diametrului exterior mediu | -0.018 ... 0 mm mm |
| B | Lățime | 38 mm mm |
| tΔBs | Limitele de deviație ale lățimii inelului | -0.06 ... 0 mm mm |
| d2 | Diametrul umărului inelului interior | ≈ 80.1 mm mm |
| D1 | Diametrul umărului/decupajului inelului exterior | ≈ 116 mm mm |
| b | Lățimea canelurii de lubrifiere | 6 mm mm |
| K | Diametrul orificiului de lubrifiere | 3 mm mm |
| r1,2 | Dimensiunea fazei | min. 1.5 mm mm |
| Clasa de toleranță ISO pentru dimensiuni | Clasa de toleranță ISO pentru dimensiuni | Normal |
Dimensiuni de sprijin
| da | Diametrul sprijinului axului | min. 79 mm mm |
| da | Diametrul sprijinului axului | max. 80 mm mm |
| Da | Diametrul sprijinului carcasei | max. 116 mm mm |
| ra | Raza de fillet | max. 1.5 mm mm |
Date de calcul
| Clasa de performanță SKF | Clasa de performanță SKF | SKF Explorer |
| C | Clasificare de încărcare dinamică de bază | 213 kN kN |
| C0 | Clasificare de încărcare statică de bază | 228 kN kN |
| Pu | Limita de încărcare de oboseală | 25.5 kN kN |
| Viteză limită | Viteză limită | 2400 r/min r/min |
| e | Valoare limită | 0.23 |
| Y1 | Factor de calcul | 2.9 |
| Y2 | Factor de calcul | 4.4 |
| Y0 | Factor de calcul | 2.8 |
Toleranțe de run-out
| tKia | Intervalul înălțimii secțiunii la inelul interior al rulmentului asamblat | 5 µm µm |
| tSd | Run-out maxim al feței laterale a inelului interior față de gaură | 8 µm µm |
| tKea | Intervalul înălțimii secțiunii la inelul exterior al rulmentului asamblat | 11 µm µm |
| tSD | Perpendicularitatea suprafeței exterioare a inelului exterior | 5 µm µm |
| Clasa de toleranță ISO pentru toleranțe geometrice | Clasa de toleranță ISO pentru toleranțe geometrice | P5 |
Joc intern radial
| Joc inițial minim | Joc inițial minim | 50 µm µm |
| Joc inițial maxim | Joc inițial maxim | 80 µm µm |
