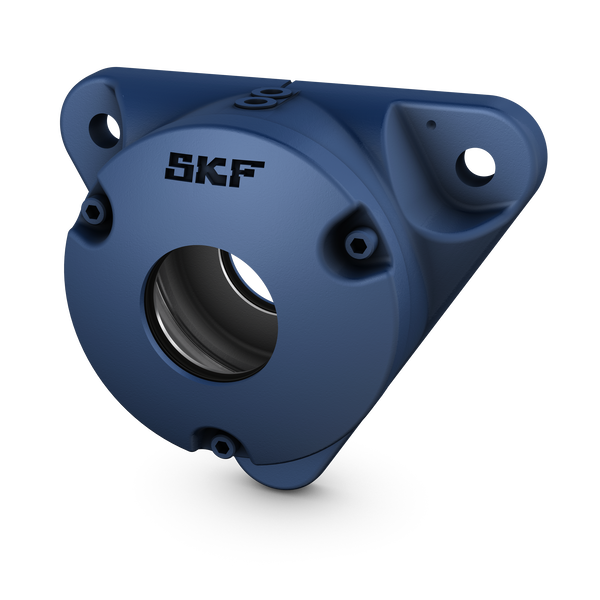

FNL 507 B - FNL cast flanged, non-split housing
FNL cast flanged, non-split housing FNL cast flanged, non-split housings are well-proven machine parts that provide simple and reliable housing in applications without horizontal frames. They enable the full service life potential of the incorporated bearings to be exploited cu less need for maintenance. FNL housings are supplied cu a cover either for shaft ends (suffix A) sau for through shafts (suffix B). Smaller sizes (up to and including size 13) have a triangular flange, larger sizes have a square flange.
Diametru locaș rulment72 mmDiametru locaș rulment
Diametru cerc găuri șurub carcasă flanșă rotundă/triunghiulară130 mmDiametru cerc găuri șurub carcasă flanșă rotundă/triunghiulară
Diametru șurub de prindere12 mmDiametru șurub de prindere
Tip carcasăFlangedTip carcasă
Carcasă configurationOne-pieceCarcasă configuration
Mounting arrangementThrough shaftMounting arrangement
Prezentare produs
| Cod produs | FNL 507 B |
|---|---|
| Tip produs | FNL cast flanged, non-split housing |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru locaș rulment | Diametru locaș rulment | 72 mm |
| Diametru cerc găuri șurub carcasă flanșă rotundă/triunghiulară | Diametru cerc găuri șurub carcasă flanșă rotundă/triunghiulară | 130 mm |
| Diametru șurub de prindere | Diametru șurub de prindere | 12 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Flanged |
| Carcasă configuration | Carcasă configuration | One-piece |
| Mounting arrangement | Mounting arrangement | Through shaft |
| Număr găuri de șurub pentru fixare | Număr găuri de șurub pentru fixare | 3 |
| Material, housing | Material, housing | Cast iron |
| Bearing housing seal type | Bearing housing seal type | Lip seal |
| Carcasă lubrication feature/possibility | Carcasă lubrication feature/possibility | unsoare |
Logistică
| Greutate netă produs | Greutate netă produs | 1.85 kg |
| Cod eClass | Cod eClass | 23-05-17-02 |
| Cod UNSPSC | Cod UNSPSC | 31171519 |
Dimensiuni detaliate
| Da | Diametru locaș rulment | 72 mm |
| Ca | Lățime of bearing seat | 25 mm |
| H1 | Centre height of bearing seat | 48.5 mm |
| Ba | Distance bearing seat to support surface | 16 mm |
| da | Diametru arbore | 30 mm |
| A | Base width | 45 mm |
| A1 | Foot width | 12 mm |
| AB | Lățime | 64 mm |
| D1 | Diametru exterior of housing cover | 95 mm |
| G1 | Filet of relubrication holes | 1/8-27 NPSF |
| H | Înălțime | 130 mm |
| L | Length | 145 mm |
| J | Pitch diameter of attachment bolts | 130 mm |
| N | Diametru gaură șurub de prindere | 14 mm |
| J1 | Position of dowel pin | 57 mm |
| J2 | Position of dowel pin | 16 mm |
| J3 | Position of dowel pin | 42 mm |
| J4 | Position of dowel pin | 41 mm |
| J5 | Position of dowel pin | 15 mm |
| J6 | Position of dowel pin | 57 mm |
| N4 max. | Diameter of dowel pins | 5 mm |
Sarcini de rupere
| P1 | Sarcină de rupere | 70 kN |
| P2 | Sarcină de rupere | 50 kN |
| P3 | Sarcină de rupere | 90 kN |
Materials
| Carcasă | Carcasă | Cast iron |
| Corrosion protection | Corrosion protection | Paint - in accordance cu ISO 12944-2, corrosivity category C2 |
Informații de montaj
| Size of cover bolt | Size of cover bolt | M5x16 |
| Recommended tightening torque for cover bolts | Recommended tightening torque for cover bolts | 6 N·m N·m |
| G | Recommended diameter of attachment bolts | 12 mm |
| Recommended tightening torque for attachment bolts | Recommended tightening torque for attachment bolts | 80 N·m N·m |
| Initial grease fill, 20% | Initial grease fill, 20% | 12 g g |
| Initial grease fill, 40% | Initial grease fill, 40% | 18 g g |
Produse incluse
| unsoare fitting | unsoare fitting | AH 1/8-27 PTF |
