BMB-6202/032S2/UB108A+SKF
Date tehnice produs

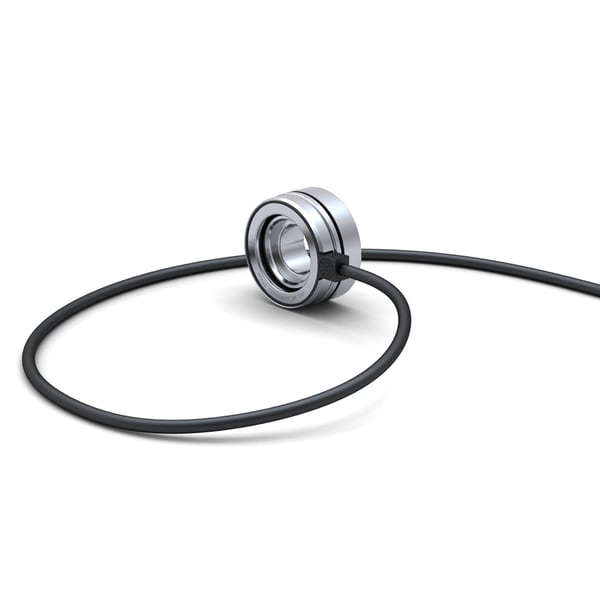

BMB-6202/032S2/UB108A - Unitate de encoder pentru motor
Unitate de encoder pentru motor Unitățile de encoder pentru motor combină funcționalitatea rulmentului și a senzorului într-o unitate compactă, robustă și ușor de instalat. Acestea permit monitorizarea precisă și continuă a vitezei și direcției de rotație.
Diametru interior15 mmDiametru interior
Diametru exterior35 mmDiametru exterior
Lățime17.2 mmLățime
d15 mmDiametru interior
D35 mmDiametru exterior rulment
B11 mmLățime a părții rulmentului
Prezentare generală a produsului
| Cod produs | BMB-6202/032S2/UB108A |
|---|---|
| Tip produs | Unitate de encoder pentru motor |
| Marcă | SKF |
Dimensiuni detaliate
| Diametru interior | Diametru interior | 15 mm |
| Diametru exterior | Diametru exterior | 35 mm |
| Lățime | Lățime | 17.2 mm |
| Lungime cablu | Lungime cablu | 527 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 7.8 kN |
| Turație limită | Turație limită | 13000 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Caracteristică de localizare, inel exterior rulment | Caracteristică de localizare, inel exterior rulment | Fanta elastică |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Nun-metalică |
| Joc radial intern | Joc radial intern | C3 |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Etanșare | Etanșare | Etanșare pe o parte |
| Tip etanșare | Tip etanșare | Contact |
| Lubrifiant | Lubrifiant | grăsime |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Numărul de impulsuri pe revoluție | Numărul de impulsuri pe revoluție | 32 |
| Tip semnal | Tip semnal | Pătrat |
| Numărul de canale de ieșire | Numărul de canale de ieșire | 2 |
Logistică
| Greutate netă produs | Greutate netă produs | 0.08 kg |
| Cod eClass | Cod eClass | 23-05-90-90 |
| Cod UNSPSC | Cod UNSPSC | 31171537 |
Dimensiuni detaliate
| d | Diametru interior | 15 mm |
| D | Diametru exterior rulment | 35 mm |
| B1 | Lățime | 17.2 mm |
| B | Lățime a părții rulmentului | 11 mm |
| d1 | Diametru umăr | ≈ 21.7 mm |
| d2 | Diametru interior al senzorului | 19.5 mm |
| D1 | Diametru de adâncitură | ≈ 30.5 mm |
| D2 | Diametru exterior al senzorului | 34.46 mm |
| D3 | Diametru fantei inelului de snap | 33.17 mm |
| C | Distanta de la fața inelului exterior la fanta inelului de snap | 2.06 mm |
| b | Lățime a fantei inelului de snap | 1.35 mm |
| r0 | Raza de bază a fantei inelului de snap | 0.4 mm |
| r1,2 | Dimensiunea chamfer | min. 0.6 mm |
| L | Lungime cablu | 527 mm |
Dimensiuni de reazem
| da | Diametru de abutment al arborelui | min. 19 mm |
| db | Diametru de abutment al arborelui | min. 19 mm |
| db | Diametru de abutment al arborelui | max. 19.4 mm |
| Da | Diametru carcasei de abutment | max. 31 mm |
| ra | Raza de fillet al arborelui sau carcasei | max. 0.6 mm |
Date de calcul
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
| C | Sarcină dinamică de bază | 7.8 kN |
| C0 | Sarcină statică de bază | 3.75 kN |
| Pu | limită de încărcare la oboseală | 0.16 kN |
| Turație limită | Turație limită | 13000 r/min |
| kr | Factor de sarcină minimă | 0.03 |
| f0 | Factor de calcul | 13 |
Tehnologia senzorului
| Tip conector cablu | Tip conector cablu | AMP Superseal |
| N | Numărul de impulsuri pe revoluție | 32 |
| Precizie perioadă | Precizie perioadă | ± 3 % % |
| Semnal de ieșire cu decalaj de fază | Semnal de ieșire cu decalaj de fază | 90 ° ° |
| Toleranța semnalului de ieșire cu decalaj de fază | Toleranța semnalului de ieșire cu decalaj de fază | ± 30 ° ° |
| Ciclul de lucru | Ciclul de lucru | 50 % % |
| Toleranța ciclului de lucru | Toleranța ciclului de lucru | ± 10 % % |
Produse asociate
| Inel elastic | Inel elastic | SP 35 |
