3203-BD-XL-2Z-TVH+FAG

Date tehnice FAG/Schaeffler

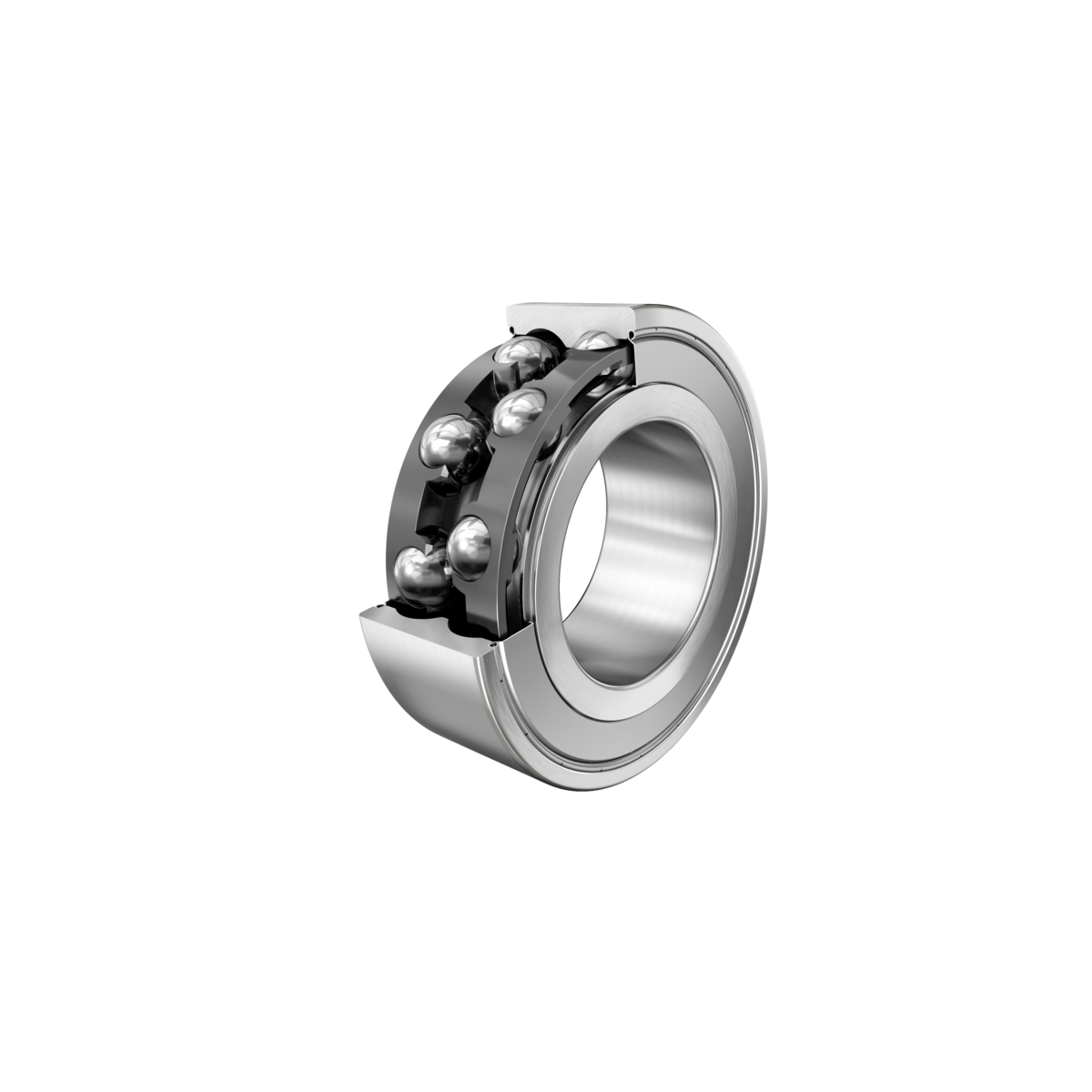

3203-BD-XL-2Z-TVH - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 32..-BD-XL-2Z-TVH, pe două rânduri, X-life, șaibe de protecție, colivie din plastic

d17 mmDiametru interior

D40 mmDiametru exterior

B17,5 mmLățime

C r15.500 NSarcină dinamică de bază, radială

C 0r9.500 NSarcină statică de bază, radială

n G14.600 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

etanșat pe ambele părți

Cod produs	3203-BD-XL-2Z-TVH
Tip produs	Rulment cu bile cu contact unghiular
Marcă	FAG
Număr material Schaeffler	0636628250000
Tip de bază	3203
Cod BearingX	3203-BD-XL-2Z-TVH
Masă	0.094 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	Rulment fără fantă de umplere
Execuție intern modificat	D	D
Tip etanșare	2Z	șaibe de protecție fără contact pe ambele părți
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă
clasă de toleranță	P6	clasă 6 (P6), mai bună decât PN
Stabilizare dimensionala / termică	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	GA13	Unsoare pentru rulmenți cu bile și rulmenți tip insert
Joc axial intern	CN	Grupa N (CN)

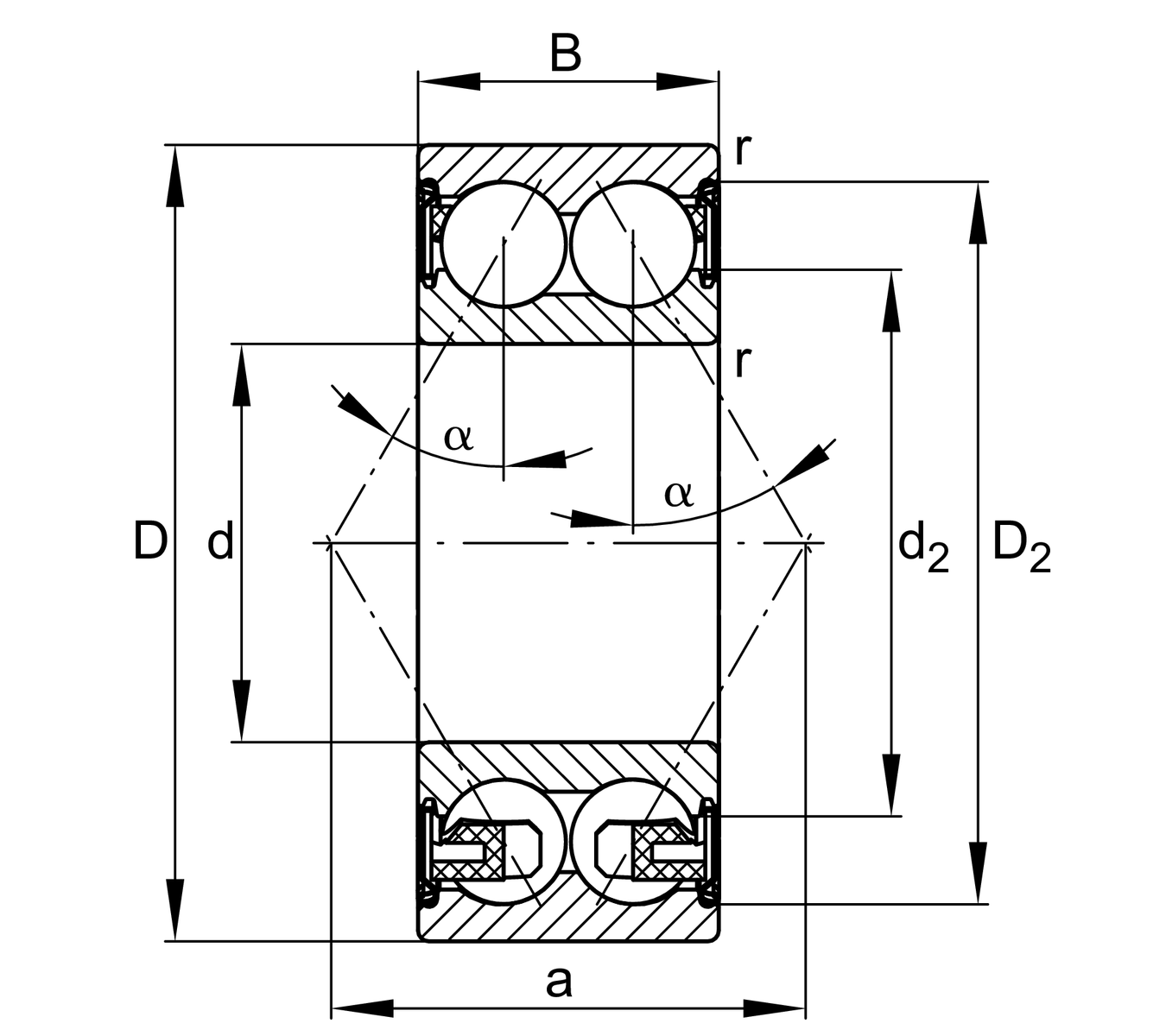

d	Diametru interior	17 mm
D	Diametru exterior	40 mm
B	Lățime	17,5 mm
C r	Sarcină dinamică de bază, radială	15.500 N
C 0r	Sarcină statică de bază, radială	9.500 N
C ur	limită de sarcină la oboseală, radială	660 N
n G	Turație limită	14.600 1/min
n ϑr	Turație de referință	16.600 1/min
≈m	Masă	0,094 kg

d a min	Diametrul minim al umărului arborelui	21,2 mm
D a max	Diametrul maxim al umărului carcasei	35,8 mm
r a max	Raza maximă de racordare	0,6 mm

r min	Dimensiune minimă teșitură	0,6 mm
D 1	Diametrul umărului inelului exterior	33,94 mm
D 2	Diametrul calibrului inelului exterior	36,09 mm
d 1	Diametrul umărului inelului interior	25,8 mm
d 2	Diametru calibru inel interior	24,43 mm
a	Distanța dintre vârfurile conurilor de presiune	23,5 mm
α	Unghi de contact	30 °

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	120 °C
