Produse/Rulmenți/Rulmenți cu bile cu contact unghiular/DKLFA40115-2RS+INA
DKLFA40115-2RS+INA

DKLFA40115-2RS+INA

Date tehnice INA/Schaeffler

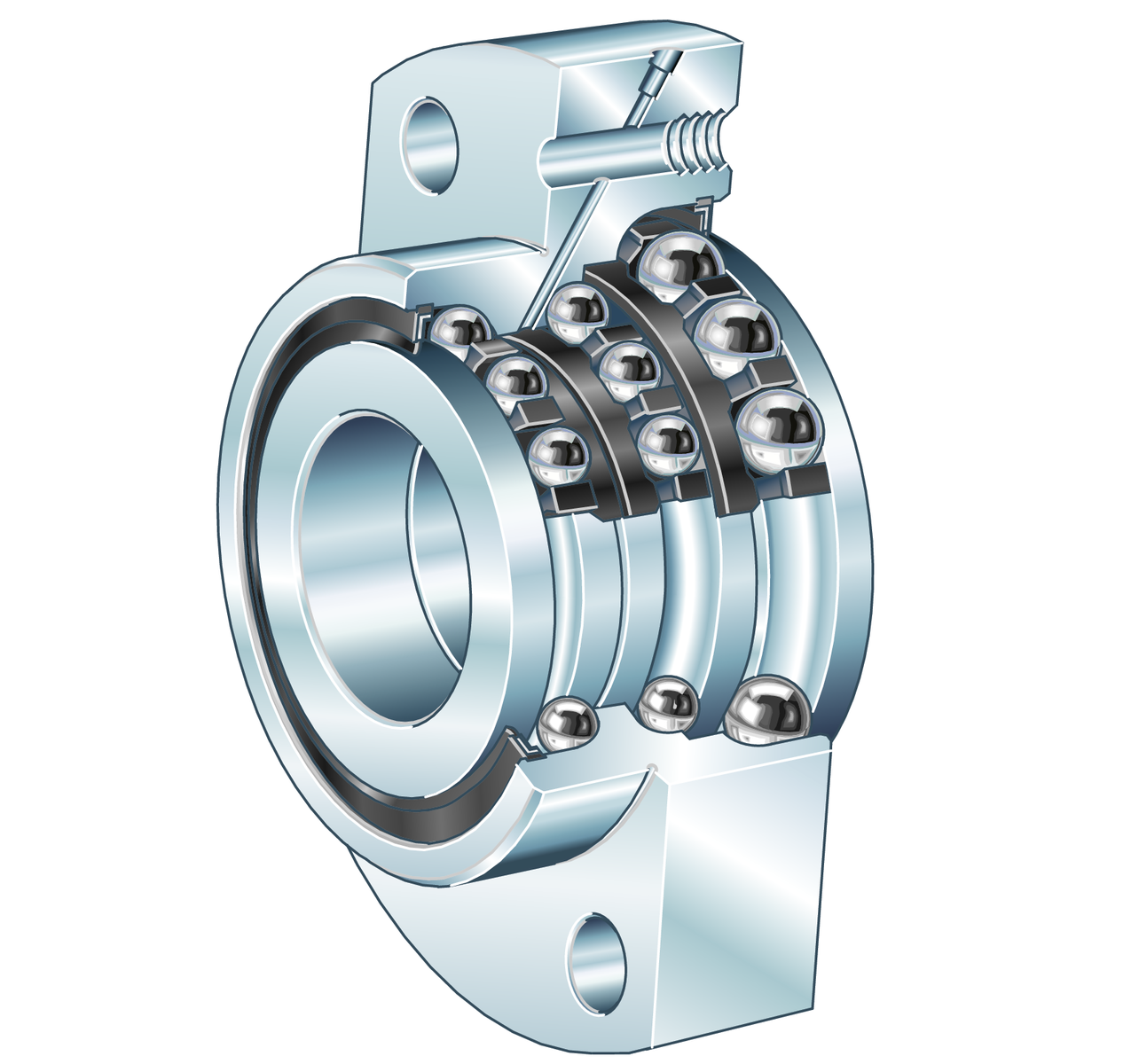

DKLFA40115-2RS - Rulment axial cu bile cu contact unghiular

Rulment cu bile cu contact unghiular units DKLFA..-2RS, cu acțiune în ambele sensuri, pentru montare cu șuruburi, etanșări cu buză pe ambele părți, cu flanșă aplatizată

d40 mmDiametru interior
D72 mmDiametru exterior
B42 mmLățime
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți

Prezentare produs

Cod produsDKLFA40115-2RS
Tip produsRulment axial cu bile cu contact unghiular
MarcăINA
Număr material Schaeffler0025080010000
Tip de bazăDKLFA40115
Masă1.483 kg
CAD disponibilDa
Date de calcul disponibileNu

Variantă tehnică și sufixe

Tip etanșare2RSEtanșare cu contactșări cu buză pe ambele părți

Dimensiuni principale și date de performanță

dDiametru interior40 mm
Toleranță superioară diametru interior0 mm
Toleranță inferioară diametru interior-0,01 mm
DDiametru exterior72 mm
Toleranță superioară diametru exterior0 mm
Toleranță inferioară diametru exterior-0,013 mm
BLățime42 mm
Lățime, toleranță superioară0 mm
Lățime, toleranță inferioară-0,25 mm
C aSarcină dinamică de bază, axială HL73.000 N
C aSarcină dinamică de bază, axială43.000 N
C 0aSarcină statică de bază, axială HL227.000 N
C 0aSarcină statică de bază, axială101.000 N
C uaLimită de sarcină la oboseală, axială HL5.600 N
C uaLimită de sarcină la oboseală, axială4.450 N
n G unsoareTurație limită pentru lubrifiere cu unsoare3.200 1/min
n ϑTurație admisă termic1.500 1/min
≈mMasă1,483 kg

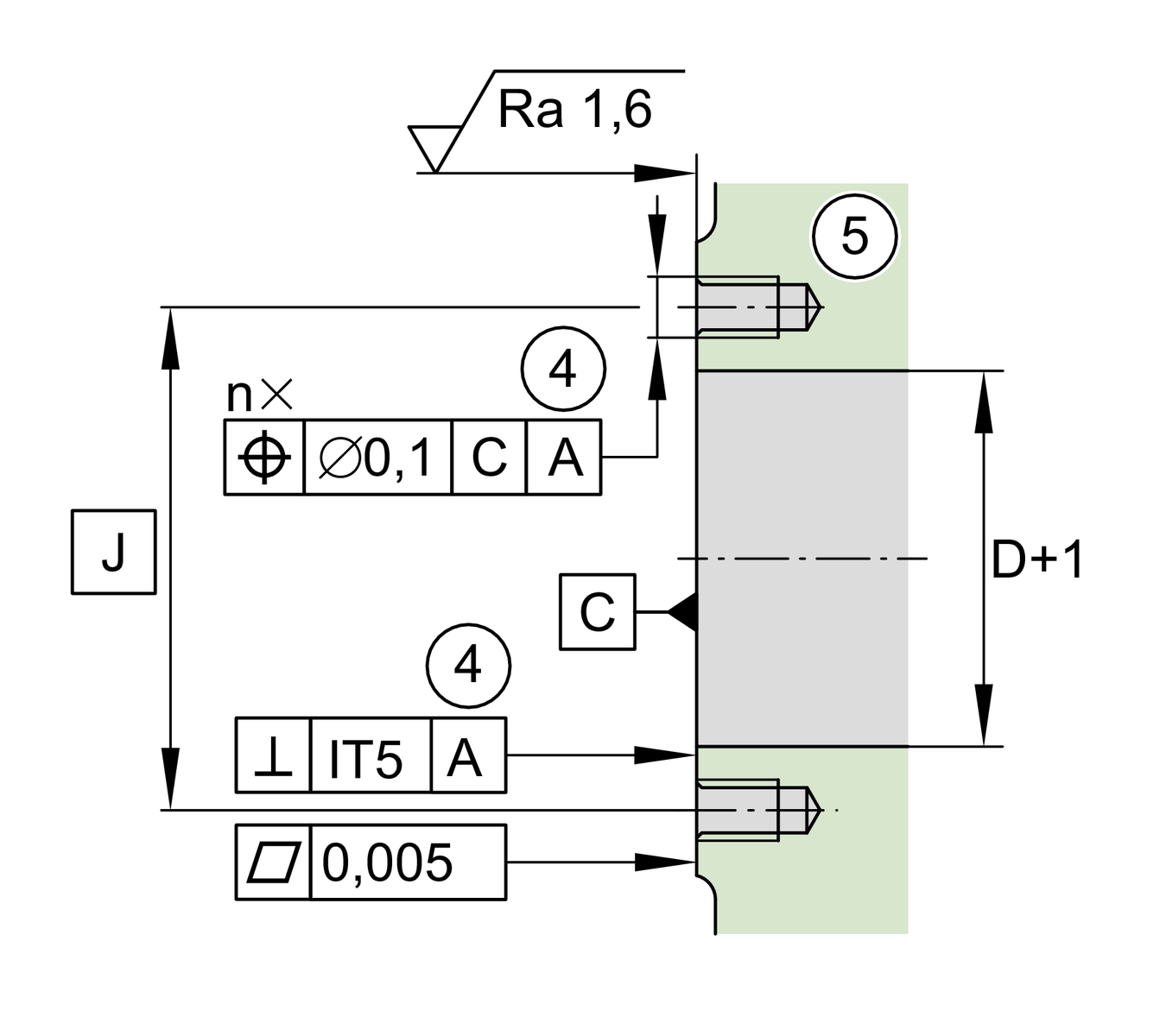

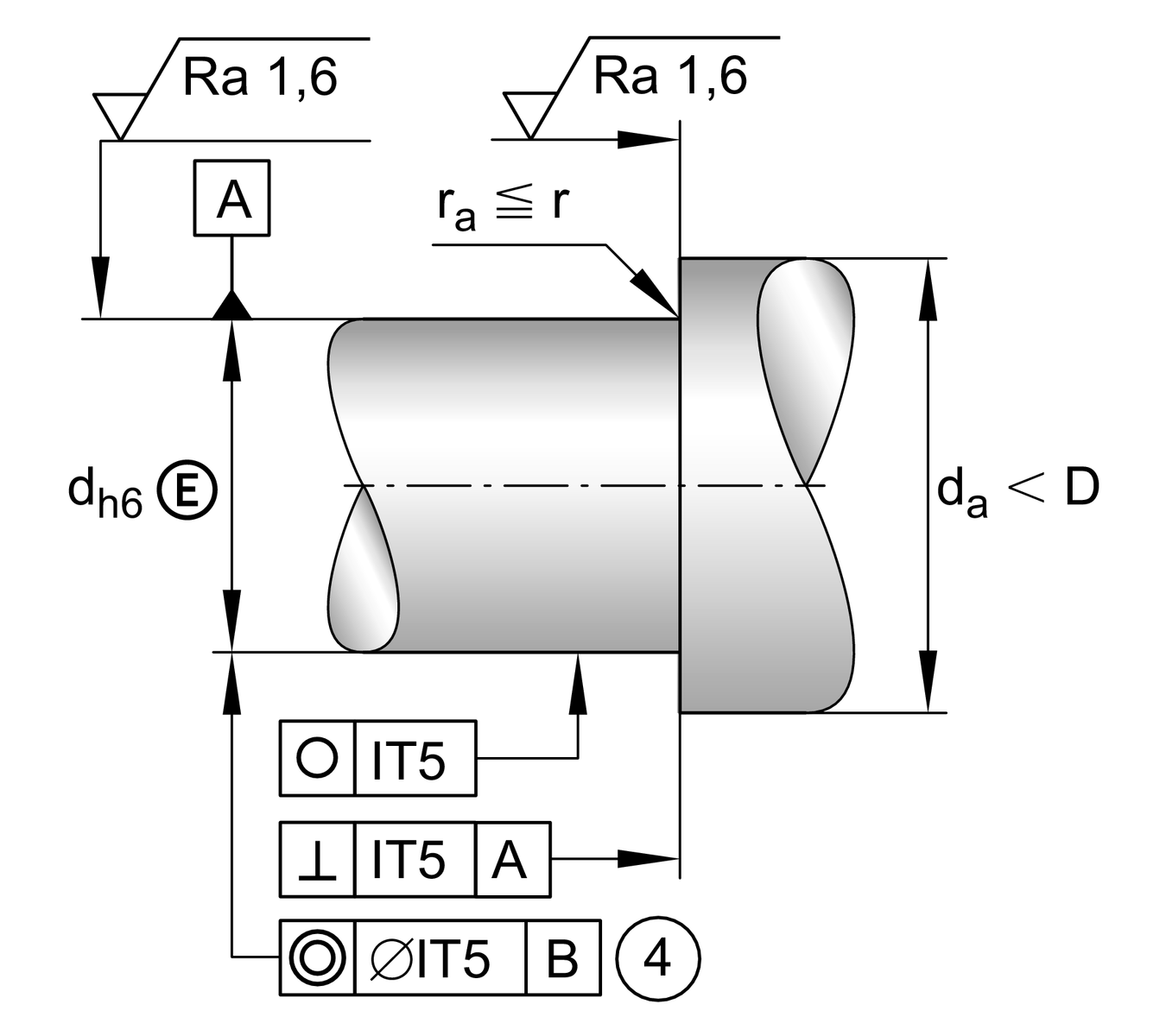

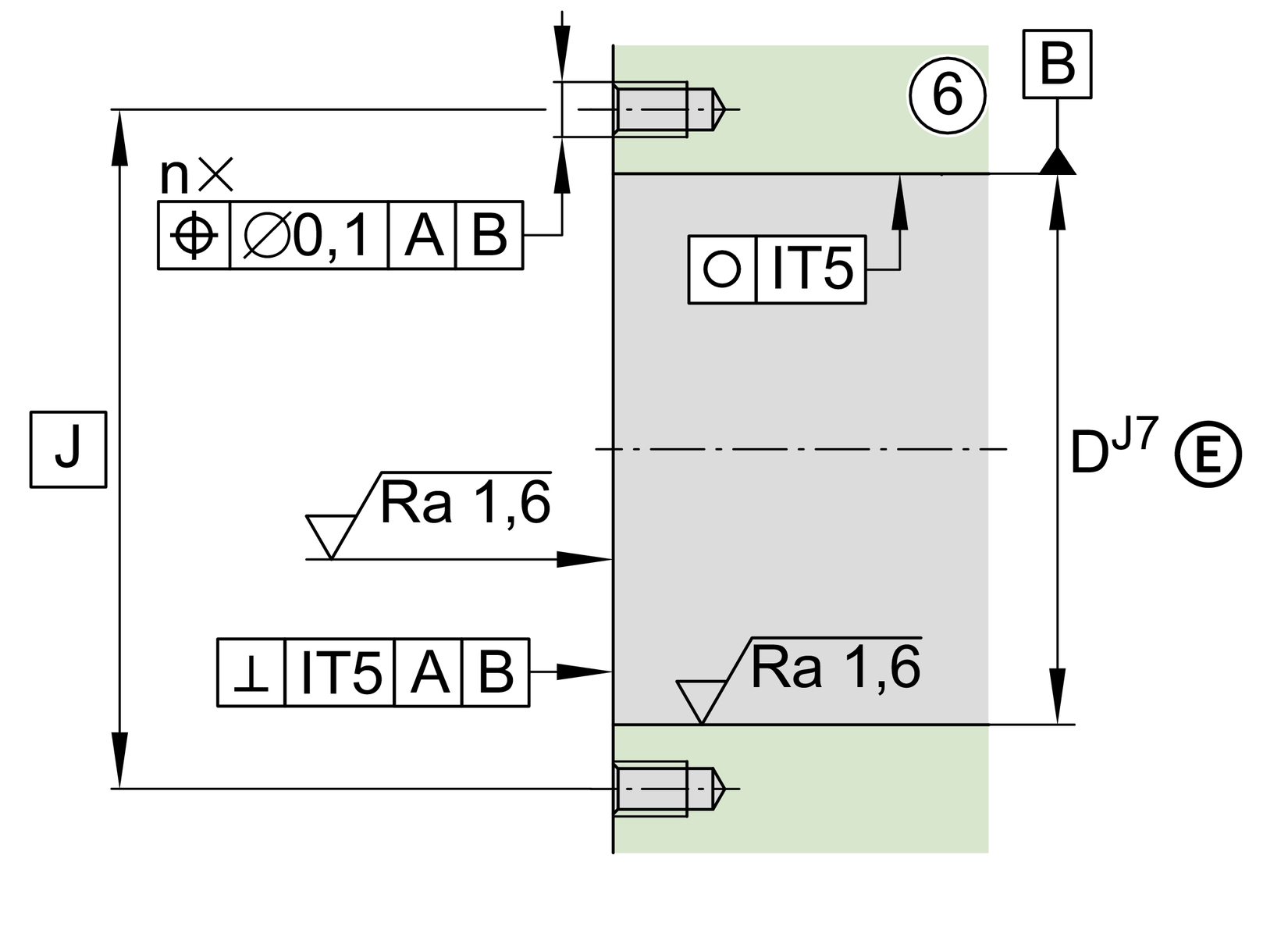

Dimensiuni de montaj

d a minDiametru minim al umărului arborelui50 mm
d a maxDiametru maxim al umărului arborelui67 mm
Șuruburi de fixare DIN EN ISO 4762 10.9 (neincluse)M8
nNumăr de șuruburi6

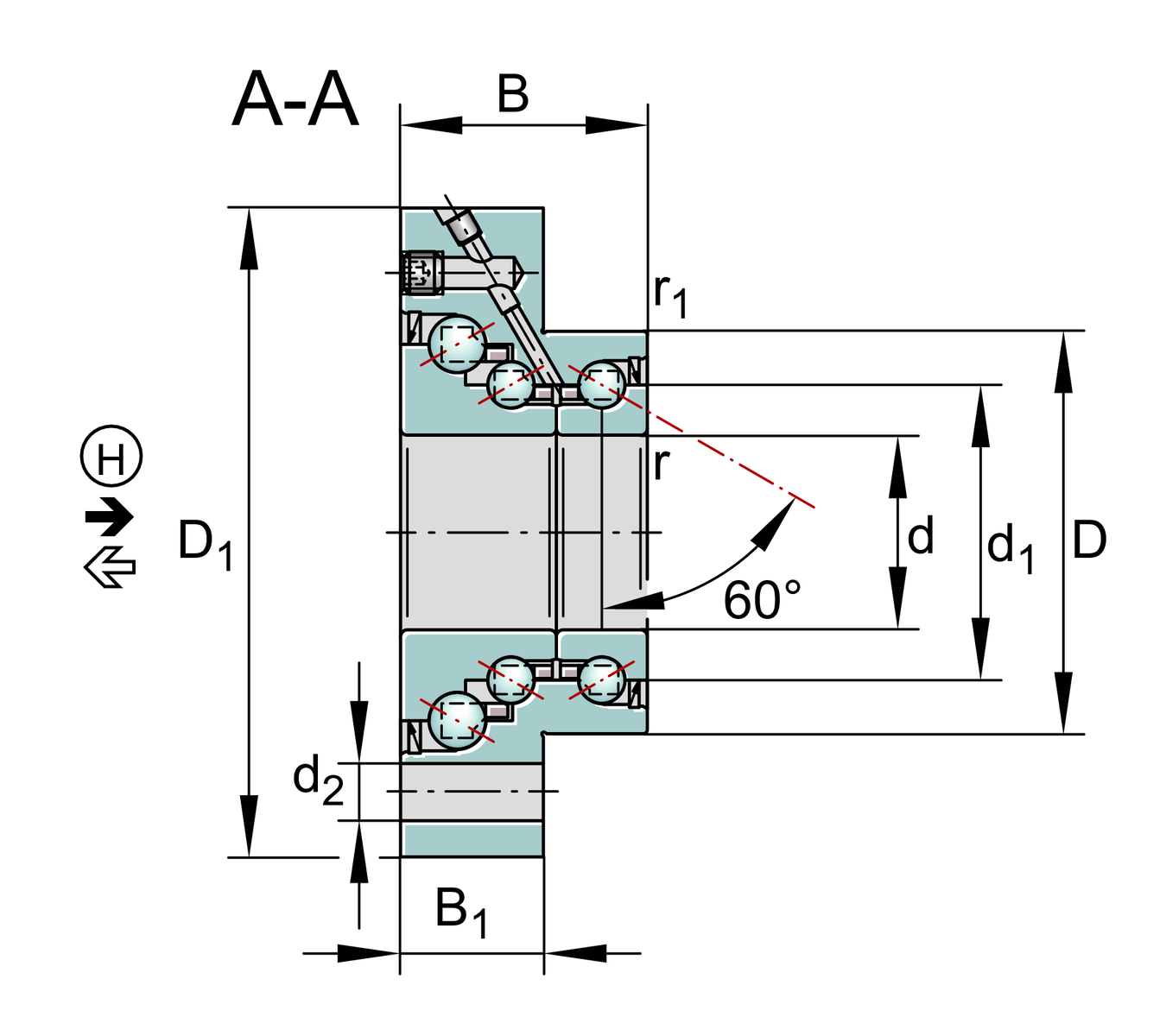

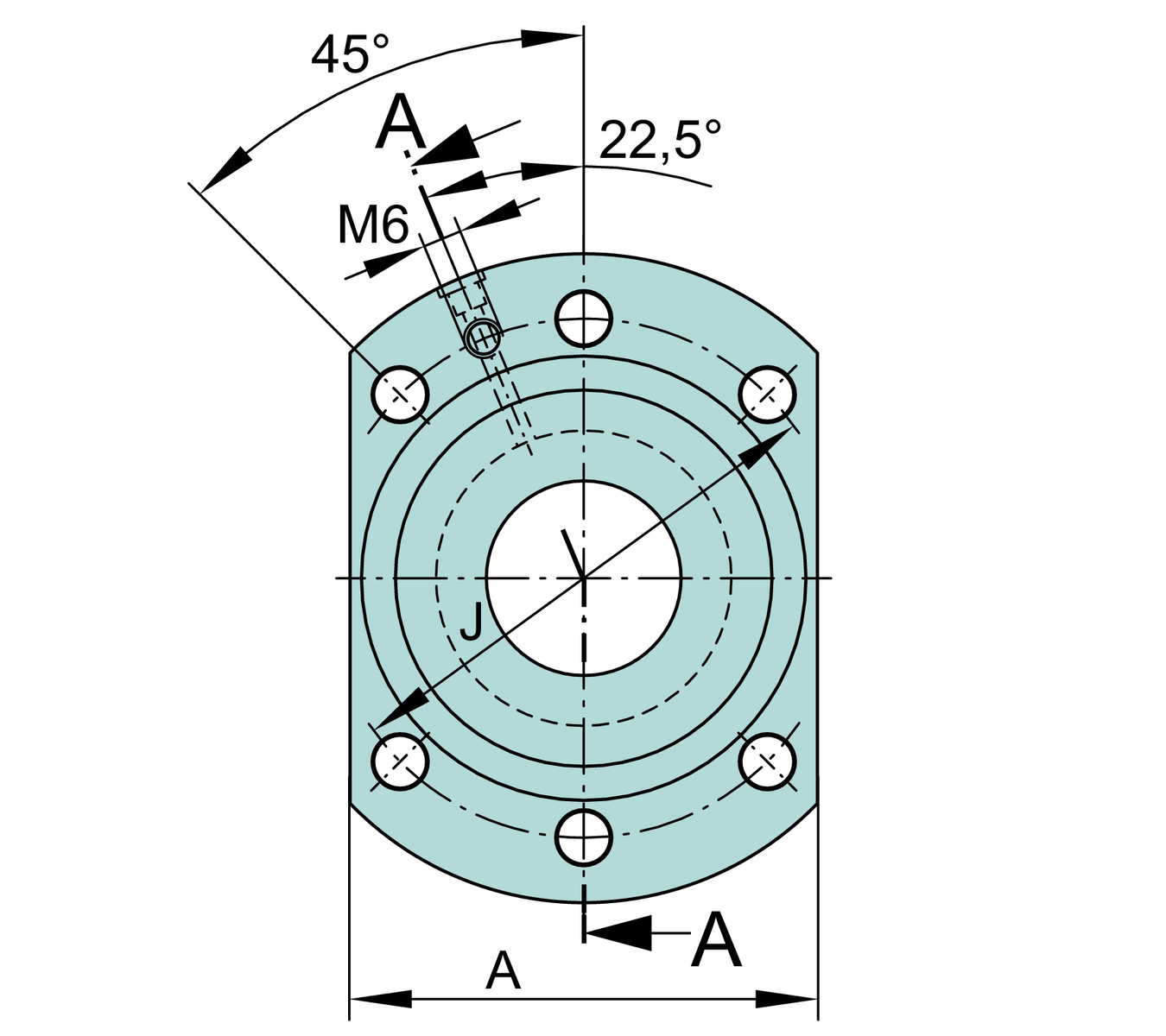

Dimensiuni detaliate

d 1Diametru bordură inel interior58 mm
D 1Diametru flanșă115 mm
r minDimensiune minimă a teșiturii0,3 mm
r 1 minDimensiune minimă a teșiturii 10,6 mm
B 1Grosime flanșă23 mm
d 2Diametru alezaj de fixare8,8 mm
JDiametru cerc de divizare (găuri)94 mm
ALățime flanșă90 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-30 °C
T maxTemperatură maximă de funcționare120 °C

Informații suplimentare

M RLMoment de frecare al rulmentului1 Nm
c aLRigiditate axială1.100 N/µm
c aLRigiditate axială (HL)1.700 N/µm
c kLTilting stiffness1.000 Nm/mrad
Bătaie axială5 µm
M mMoment de inerție masic4,23 kg*cm2

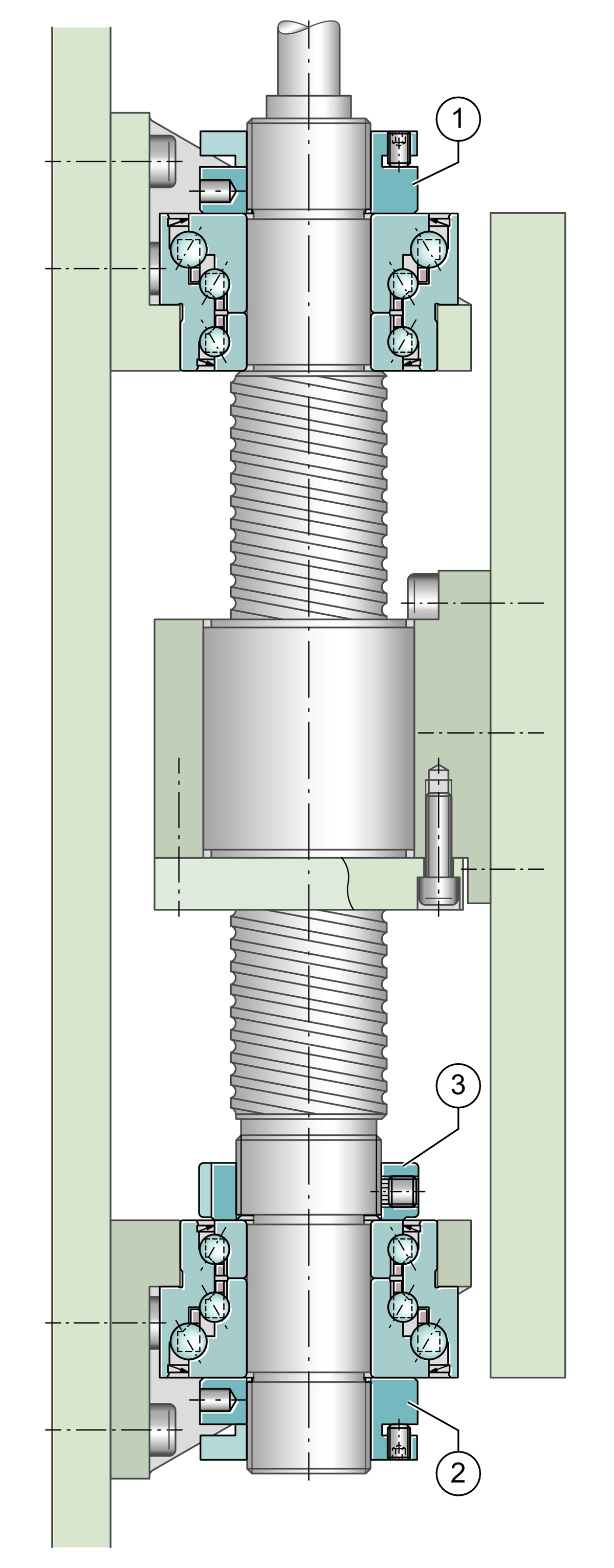

Piuliță de precizie INA recomandată pentru blocare radială 1,2ZMA40/62
(3) rPiuliță de precizie INA recomandată pentru blocare radială 3ZM45
(1), (2) rPiuliță de precizie INA recomandată pentru blocare axială 1,2AM40
M ACuplu de strângere piuliță55 Nm
(1), (2) aForță axială necesară pentru piulița de blocare 113.420 N
