7308-BECBM+SKF
Date tehnice produs

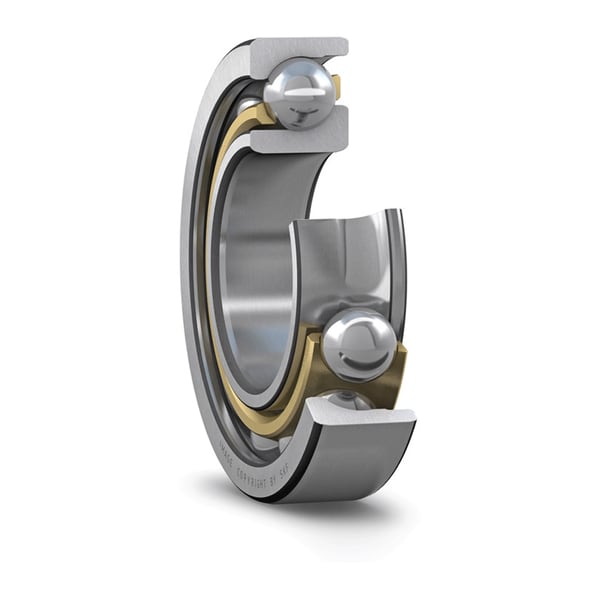

7308 BECBM - Rulment cu bile cu contact unghiular pe un singur rând
Rulment cu bile cu contact unghiular pe un singur rând Aceste rulmenți cu bile cu contact unghiular pe un singur rând pot suporta sarcini radiale și axiale care acționează simultan, unde sarcină axială acționează într-o singură direcție. Pot funcționa la viteze mari și, în funcție de variantă, chiar la viteze foarte mari. Sunt mai potriviți decât rulmenții cu bile cu canelură adâncă pentru susținerea unor forțe axiale mari care acționează într-o singură direcție.
Diametru interior40 mmDiametru interior
Diametru exterior90 mmDiametru exterior
Lățime23 mmLățime
Unghi de contact40 °Unghi de contact
Capacitate de încărcare dinamică de bază50 kNCapacitate de încărcare dinamică de bază
Capacitate de încărcare statică de bază32.5 kNCapacitate de încărcare statică de bază
Prezentare produs
| Cod produs | 7308 BECBM |
|---|---|
| Tip produs | Rulment cu bile cu contact unghiular pe un singur rând |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 40 mm |
| Diametru exterior | Diametru exterior | 90 mm |
| Lățime | Lățime | 23 mm |
| Unghi de contact | Unghi de contact | 40 ° |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 50 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 32.5 kN |
| Viteză de referință | Viteză de referință | 10000 r/min |
| Viteză limită | Viteză limită | 13000 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Tip de contact | Tip de contact | Contact normal (contact în două puncte) |
| Număr de rânduri | Număr de rânduri | 1 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip de inel | Tip de inel | Inele interioare și exterioare dintr-o singură piesă |
| Colivie | Colivie | Brass prelucrat |
| Aranjament potrivit | Aranjament potrivit | Nu |
| Rulment universal potrivit | Rulment universal potrivit | Da |
| Joc intern axial | Joc intern axial | Nu se aplică |
| Condiție potrivită (joc axial/preîncărcare) | Condiție potrivită (joc axial/preîncărcare) | Joc axial CB |
| clasă de toleranță | clasă de toleranță | clasă 6 (P6) |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 2.4 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.674 kg |
| Cod eClass | Cod eClass | 23-05-08-03 |
| Cod UNSPSC | Cod UNSPSC | 31171531 |
Dimensiuni
| d | Diametru interior | 40 mm |
| tΔdmp | Limitele de deviație ale diametrului interior mediu | -0.01... 0 mm |
| D | Diametru exterior | 90 mm |
| tΔDmp | Limitele de deviație ale diametrului exterior mediu | -0.013... 0 mm |
| B | Lățime | 23 mm |
| tΔBs | Limitele de deviație ale lățimii inelului | -0.12... 0 mm |
| d1 | Diametrul umărului inelului interior (fața mare) | ≈ 59.7 mm |
| d2 | Diametrul umărului inelului interior (fața mică) | ≈ 49.55 mm |
| D1 | Diametrul umărului inelului exterior (fața mare) | ≈ 71.6 mm |
| a | Distanța de la fața laterală la punctul de presiune | 39 mm |
| r1,2 | Dimensiunea chanfrului | min. 1.5 mm |
| r3,4 | Dimensiunea chanfrului | min. 1 mm |
| clasă de toleranță ISO pentru dimensiuni | clasă de toleranță ISO pentru dimensiuni | P6 |
Dimensiuni de sprijin
| da | Diametrul sprijinului arborelui | min. 49 mm |
| Da | Diametrul sprijinului carcasei | max. 81 mm |
| Db | Diametrul sprijinului carcasei | max. 84.4 mm |
| ra | Raza de fillet | max. 1.5 mm |
| rb | Raza de fillet | max. 1 mm |
Date de calcul
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
| C | Capacitate de încărcare dinamică de bază | 50 kN |
| C0 | Capacitate de încărcare statică de bază | 32.5 kN |
| Pu | limită de încărcare pentru oboseală | 1.4 kN |
| Viteză de referință | Viteză de referință | 10000 r/min |
| Viteză limită | Viteză limită | 13000 r/min |
| A | Factorul minim de încărcare axială | 0.02 |
| kr | Factorul minim de încărcare radială | 0.1 |
| e | Valoarea limită | 1.1 |
| X | Factor de calcul (singur, tandem) | 0.35 |
| Y0 | Factor de calcul (singur, tandem) | 0.26 |
| Y2 | Factor de calcul (singur, tandem) | 0.57 |
| X | Factor de calcul (back-to-back, face-to-face) | 0.57 |
| Y0 | Factor de calcul (back-to-back, face-to-face) | 0.52 |
| Y1 | Factor de calcul (back-to-back, face-to-face) | 0.55 |
| Y2 | Factor de calcul (back-to-back, face-to-face) | 0.93 |
Toleranțe de bătaie
| tKia | Intervalul de înălțime a secțiunii la inelul interior al rulmentului asamblat | 5 µm µm |
| tSd | Maximul run-out al feței laterale a inelului interior față de diametru | 8 µm µm |
| tKea | Intervalul de înălțime a secțiunii la inelul exterior al rulmentului asamblat | 10 µm µm |
| tSD | Perpendicularitatea suprafeței exterioare a inelului exterior | 4.5 µm µm |
| clasă de toleranță ISO pentru toleranțe geometrice | clasă de toleranță ISO pentru toleranțe geometrice | P5 |
