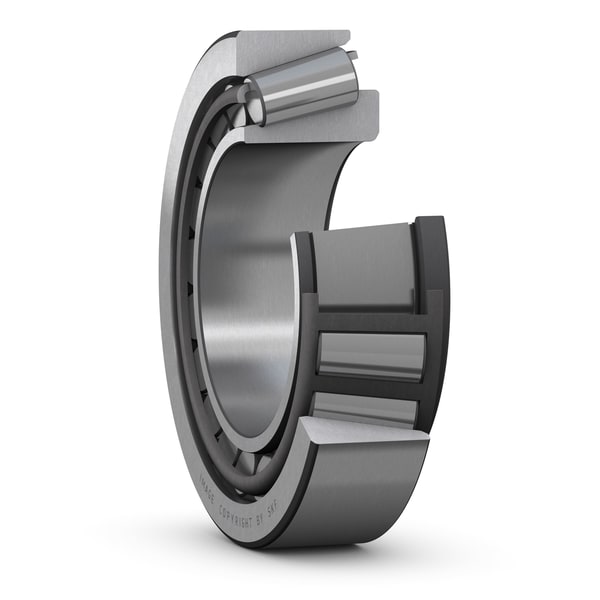

30203 - Rulment cu role conice cu un singur rând
Rulment cu role conice cu un singur rând Rulmenții cu role conice cu un singur rând sunt proiectați pentru a acomoda sarcini radiale și axiale combinate și oferă o frecare redusă în timpul funcționării. Inelul interior, cu role și colivie, poate fi montat separat de inelul exterior. Aceste componente demontabile și interschimbabile facilitează montarea, demontarea și întreținerea. Prin montarea unui rulment cu role conice cu un singur rând împotriva altuia și aplicarea unei preîncărcări, se poate obține o aplicație de rulment rigid.
Diametru interior17 mmDiametru interior
Diametru exterior40 mmDiametru exterior
d17 mmDiametru interior
D40 mmDiametru exterior
B12 mmLățime inel interior
Prezentare generală a produsului
| Cod produs | 30203 |
|---|
| Tip produs | Rulment cu role conice cu un singur rând |
|---|
| Marcă | SKF |
|---|
Dimensiuni detaliate
| Diametru interior | Diametru interior | 17 mm |
| Diametru exterior | Diametru exterior | 40 mm |
| Lățime totală | Lățime totală | 13.25 mm |
| Lățime inel interior | Lățime inel interior | 12 mm |
| Lățime inel exterior | Lățime inel exterior | 11 mm |
| Unghi de contact | Unghi de contact | 13 ° |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 23.4 kN |
| Sarcină statică de bază | Sarcină statică de bază | 18.6 kN |
| Turație de referință | Turație de referință | 15000 r/min |
| Turație limită | Turație limită | 18000 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Parte rulment | Parte rulment | Rulment complet |
| Număr de rânduri | Număr de rânduri | 1 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Fierărie |
| Aranjament unghi de contact (rulment cu două rânduri) | Aranjament unghi de contact (rulment cu două rânduri) | Nu se aplică |
| Aranjament potrivit | Aranjament potrivit | Nu |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Sistem de unități | Sistem de unități | Metric |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 0.28 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.0774 kg |
| Cod eClass | Cod eClass | 23-05-09-10 |
| Cod UNSPSC | Cod UNSPSC | 31171516 |
Dimensiuni detaliate
| d | Diametru interior | 17 mm |
| D | Diametru exterior | 40 mm |
| T | Lățime rulment, total | 13.25 mm |
| d1 | Diametru umăr inel interior | ≈ 29 mm |
| B | Lățime inel interior | 12 mm |
| C | Lățime inel exterior | 11 mm |
| r1,2 | Dimensiune chamfer inel interior | min. 1 mm |
| r3,4 | Dimensiune chamfer inel exterior | min. 1 mm |
| a | Distanța fața laterală la punctul de presiune | 9.515 mm |
Dimensiuni de sprijin
| da | Diametru sprijin arbore | max. 23 mm |
| db | Diametru sprijin arbore | min. 23.5 mm |
| Da | Diametru carcasă sprijin | min. 34 mm |
| Da | Diametru carcasă sprijin | max. 34.5 mm |
| Db | Diametru carcasă sprijin | min. 37 mm |
| Ca | Lățimea minimă a spațiului necesar în carcasă pe fața laterală mare | min. 2 mm |
| Cb | Lățimea minimă a spațiului necesar în carcasă pe fața laterală mică | min. 2 mm |
| ra | Raza fillet arbore | max. 1 mm |
| rb | Raza fillet carcasă | max. 1 mm |
Date de calcul
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
| C | Sarcină dinamică de bază | 23.4 kN |
| C0 | Sarcină statică de bază | 18.6 kN |
| Pu | limită de încărcare la oboseală | 1.83 kN |
| Turație de referință | Turație de referință | 15000 r/min |
| Turație limită | Turație limită | 18000 r/min |
| e | Valoare limitativă | 0.35 |
| Y | Factor de calcul | 1.7 |
| Y0 | Factor de calcul | 0.9 |
