UC203+FAG
Date tehnice FAG/Schaeffler
UC203 - Rulment cu bile radial
Rulmenți cu bile radiale UC, inel exterior sferic, poziționare prin șuruburi de fixare, etanșări RSR pe ambele părți
d17 mmDiametru interior
B31 mmLățime
C 0r6.600 NCapacitate de încărcare statică de bază, radială
C r13.600 NCapacitate de încărcare dinamică de bază, radială
încărcare radială
încărcare axială într-o direcție
încărcare axială în două direcții
lubrifiere pe întreaga durată de viață, fără întreținere
lubrifiere cu gresime
etanșat pe ambele părți
eroare unghiulară statică și nealinierePrezentare generală a produsului
| Cod produs | UC203 |
|---|---|
| Tip produs | Rulment cu bile radial |
| Marcă | FAG |
| Număr material Schaeffler | 0767225380000 |
| Tip de bază | UC203 |
| Cod BearingX | UC203 |
| Masă | 0.185 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
Dimensiuni principale & Date de performanță
| d | Diametru interior | 17 mm |
| D SP | Diametru exterior | 47 mm |
| B | Lățime | 31 mm |
| C 0r | Capacitate de încărcare statică de bază, radială | 6.600 N |
| C ur | Limită de încărcare dinamică, radială | 345 N |
| C r | Capacitate de încărcare dinamică de bază, radială | 13.600 N |
| ≈m | Greutate netă produs | 0,185 kg |

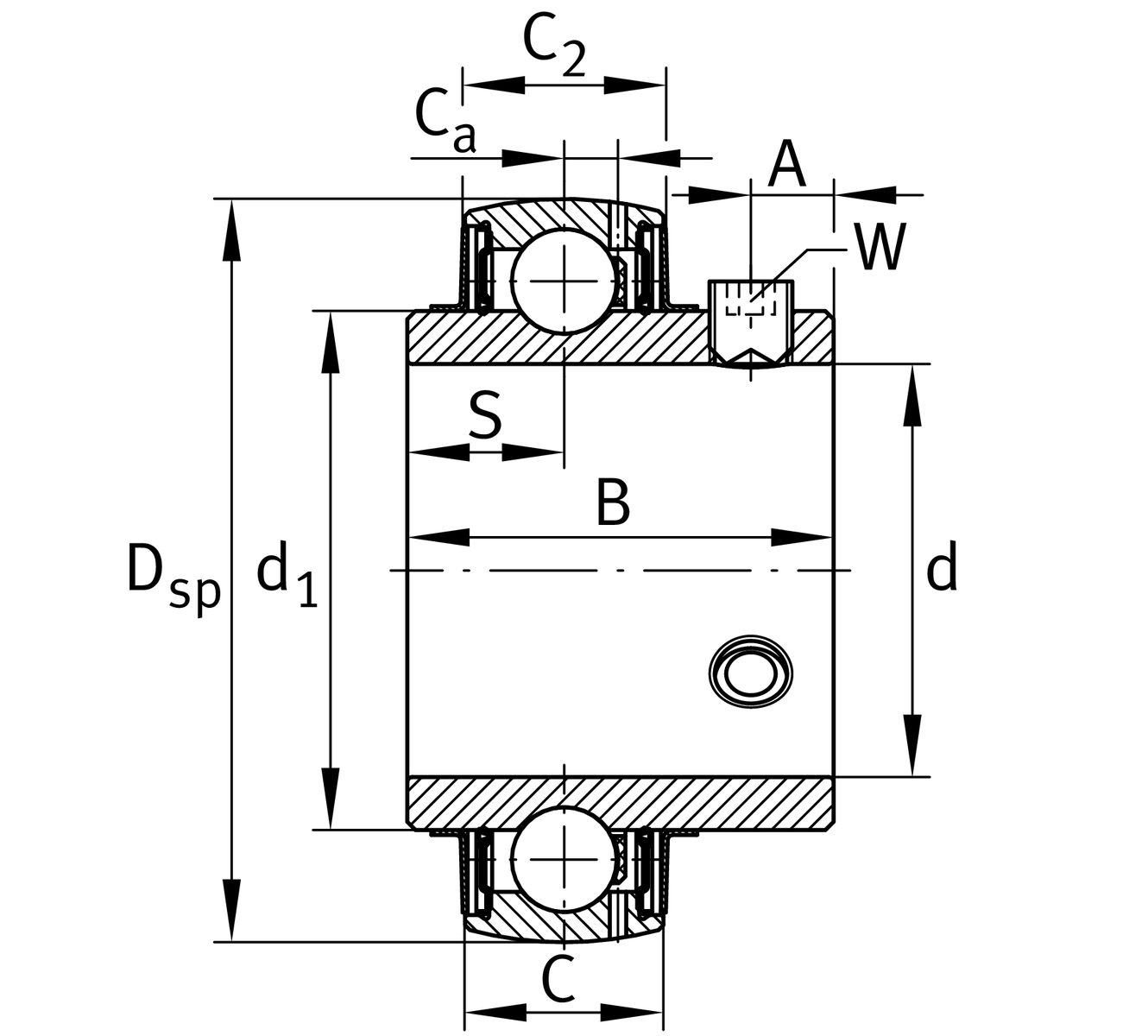

Dimensiuni
| C | Lățime, inel exterior | 17 mm |
| C 2 | Lățimea totală de etanșare | 16,8 mm |
| S | Distanta căii de rulare | 12,7 mm |
| d 1 | Diametru nervură inel interior | 27,56 mm |
| C a | Distanta până la gaura de lubrifiere | 4,2 mm |
| A | Distanta filet | 5 mm |
| W | Lățimea platourilor | 3 mm |
Interval de temperatură
| T min | Temperatura de operare min. | -20 °C |
| T max | Temperatura de operare max. | 100 °C |
Factori de calcul
| f 0 | Factor de calcul | 13,1 |
