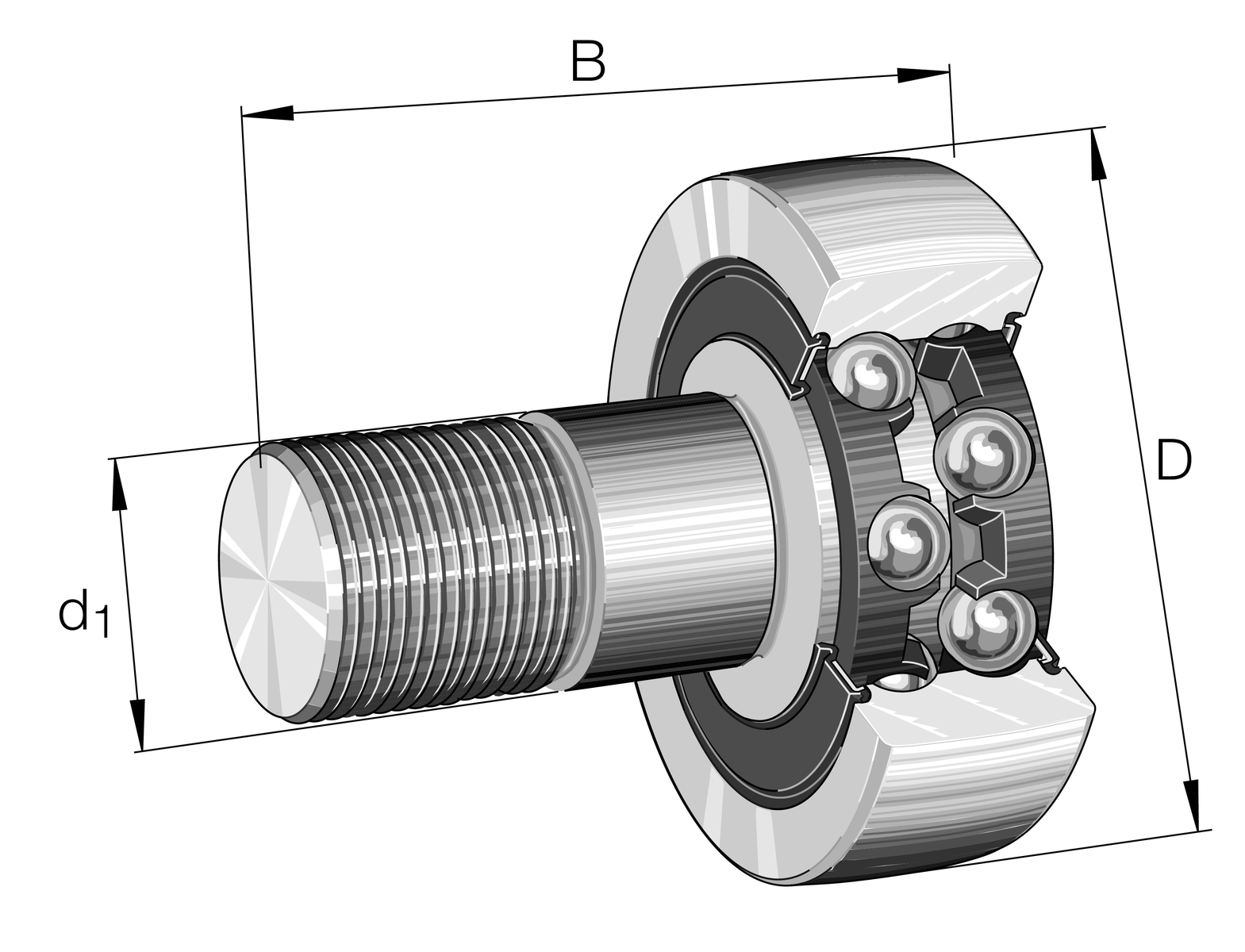

Fotografia produsului are caracter informativ
KR5201-2RS+INA
Date tehnice INA/Schaeffler
KR5201-2RS - Rolă de ghidare cu bolț
Role de ghidare cu bolț KR52..-2RS, pe două rânduri rulmenți cu bile cu contact unghiular autoretenți cu inel exterior cu perete foarte gros, ansamblu bile-colivie, fără colier excentric and cu a solid, long roller stud cu filet exterior, ghidarea axială a inelului exterior este asigurată de bile, etanșare cu buză pe ambele părți, cu axial sealing action, assembling aid hexagonal socket only on the flange side end face, no posibilitate de relubrifiere
D35 mmDiametru exterior
B49,2 mmLățime
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părțiPrezentare produs
| Cod produs | KR5201-2RS |
|---|---|
| Tip produs | Rolă de ghidare cu bolț |
| Marcă | INA |
| Număr material Schaeffler | 0008442680000 |
| Tip de bază | KR5201 |
| Masă | 0.14 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Tip etanșare | 2RS | Etanșare cu buză pe ambele părți, cu axial sealing action |
| Inel exterior profile | R500 | R500 |
| Relubrifiere facility | Fără | Fără |
| Assembling aid head | I6 | Hexagon socket |
Dimensiuni principale și date de performanță
| D | Diametru exterior | 35 mm |
| d 1 | Diametru de ajustaj al bolțului rolei / stud | 12 mm |
| B | Lățime | 49,2 mm |
| C r w | Sarcină dinamică de bază, radială | 8.600 N |
| C 0r w | Sarcină statică de bază, radială | 5.400 N |
| C ur w | Limită de sarcină la oboseală, radială | 265 N |
| n D G | Turație pentru lubrifiere permanentă cu unsoare | 7.500 1/min |
| ≈m | Masă | 0,14 kg |

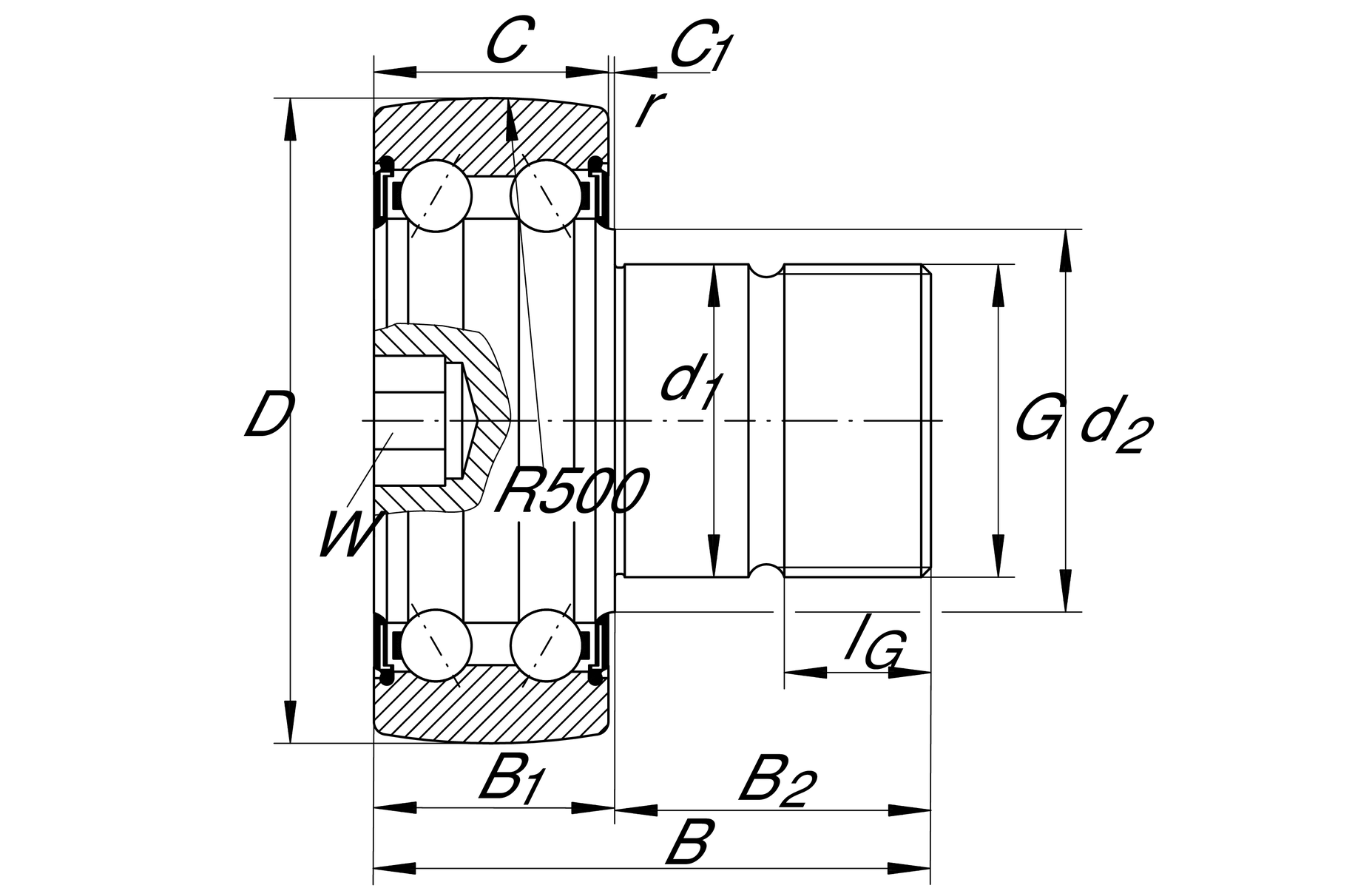

Dimensiuni detaliate
| B 1 max | Lățime maximă șaibă axială | 17 mm |
| B 2 | Bolt/stud length effectively | 32,5 mm |
| C | Lățime inel exterior | 15,9 mm |
| C 1 | Proeminență inel exterior față de șaiba axială | 0,8 mm |
| d 2 | Diametru opritor șaibă axială | 17,1 mm |
| r min | Dimensiune minimă a teșiturii | 0,6 mm |
| G | Filet | M12X1,5 |
| I G | Lungime filet | 17 mm |
| W | Lățime of flats | 6 mm |
| R | Rază profil exterior inel exterior | 500 mm |
Informații suplimentare
| M A | Cuplu de strângere piuliță | 45 Nm |
