YET212+SKF
Date tehnice produs

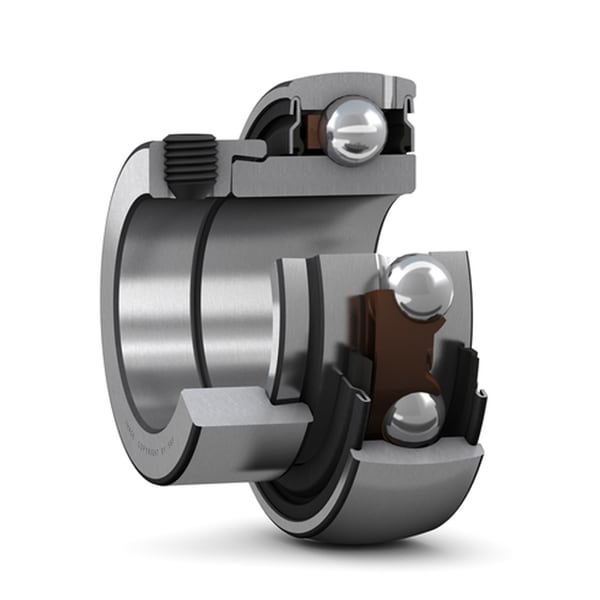

YET 212 - Rulment de inserție cu colier de blocare excentric și inel interior îngust
Rulment de inserție cu colier de blocare excentric și inel interior îngust Rulmenții de inserție se bazează pe rulmenți cu bile cu canelură adâncă etanșați. Această variantă este destinată utilizării în aplicații în care direcția de rotație este constantă. Are un inel interior îngust extins pe o parte, cu un colier de blocare excentric, care permite montarea rapidă și ușoară pe ax.
Diametru ax60 mmDiametru ax
Diametru orificiu60 mmDiametru orificiu
Diametru exterior110 mmDiametru exterior
Lățime, totală52.6 mmLățime, totală
Lățime, inel interior36.7 mmLățime, inel interior
Lățime, inel exterior26 mmLățime, inel exterior
Prezentare produs
| Cod produs | YET 212 |
|---|---|
| Tip produs | Rulment de inserție cu colier de blocare excentric și inel interior îngust |
| Marcă | SKF |
Dimensiuni
| Diametru ax | Diametru ax | 60 mm |
| Diametru orificiu | Diametru orificiu | 60 mm |
| Diametru exterior | Diametru exterior | 110 mm |
| Lățime, totală | Lățime, totală | 52.6 mm |
| Lățime, inel interior | Lățime, inel interior | 36.7 mm |
| Lățime, inel exterior | Lățime, inel exterior | 26 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 52.7 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 36 kN |
| Viteză limită | Viteză limită | 3400 r/min |
| Nută | Nută | Viteză limită cu toleranța axului h6 |
Proprietăți
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | Colier excentric |
| Tip orificiu | Tip orificiu | Cilindric |
| Elemente de rulare | Elemente de rulare | Bile |
| Tip inel exterior | Tip inel exterior | Sferic |
| Extensie inel interior | Extensie inel interior | Pe o parte |
| Cușcă | Cușcă | Nun-metalică |
| Inel de etanșare din cauciuc | Inel de etanșare din cauciuc | Fără |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Contact, standard |
| Lubrifiant | Lubrifiant | Grăsime |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 1.31 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| d | Diametru orificiu | 60 mm |
| D | Diametru exterior | 110 mm |
| B1 | Lățimea totală a rulmentului | 52.6 mm |
| B | Lățimea inelului interior | 36.7 mm |
| C | Lățimea inelului exterior | 26 mm |
| d1 | Diametru exterior al inelului interior | ≈ 75.64 mm |
| d2 | Diametru exterior al colierului de blocare | 82 mm |
| B4 | Distanța de la fața laterală la centrul filetei | 7.95 mm |
| r1,2 | Dimensiunea fazei inelului interior | min. 1.5 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul căii de rulare | 39.6 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 52.7 kN |
| C0 | Capacitate de încărcare statică de bază | 36 kN |
| Pu | limită de încărcare la oboseală | 1.53 kN |
| Viteză limită | Viteză limită | 3400 r/min |
| f0 | Factor de calcul | 14 |
Informații de montaj
| G2 | Șurub de blocare | M10x1 |
| N | Dimensiunea cheii hexagonale pentru șurubul de blocare | 5 mm |
| Cuplul de strângere recomandat pentru șurubul de blocare | Cuplul de strângere recomandat pentru șurubul de blocare | 16.5 N·m N·m |
