EGB95100-E40-Y+INA

Date tehnice INA/Schaeffler

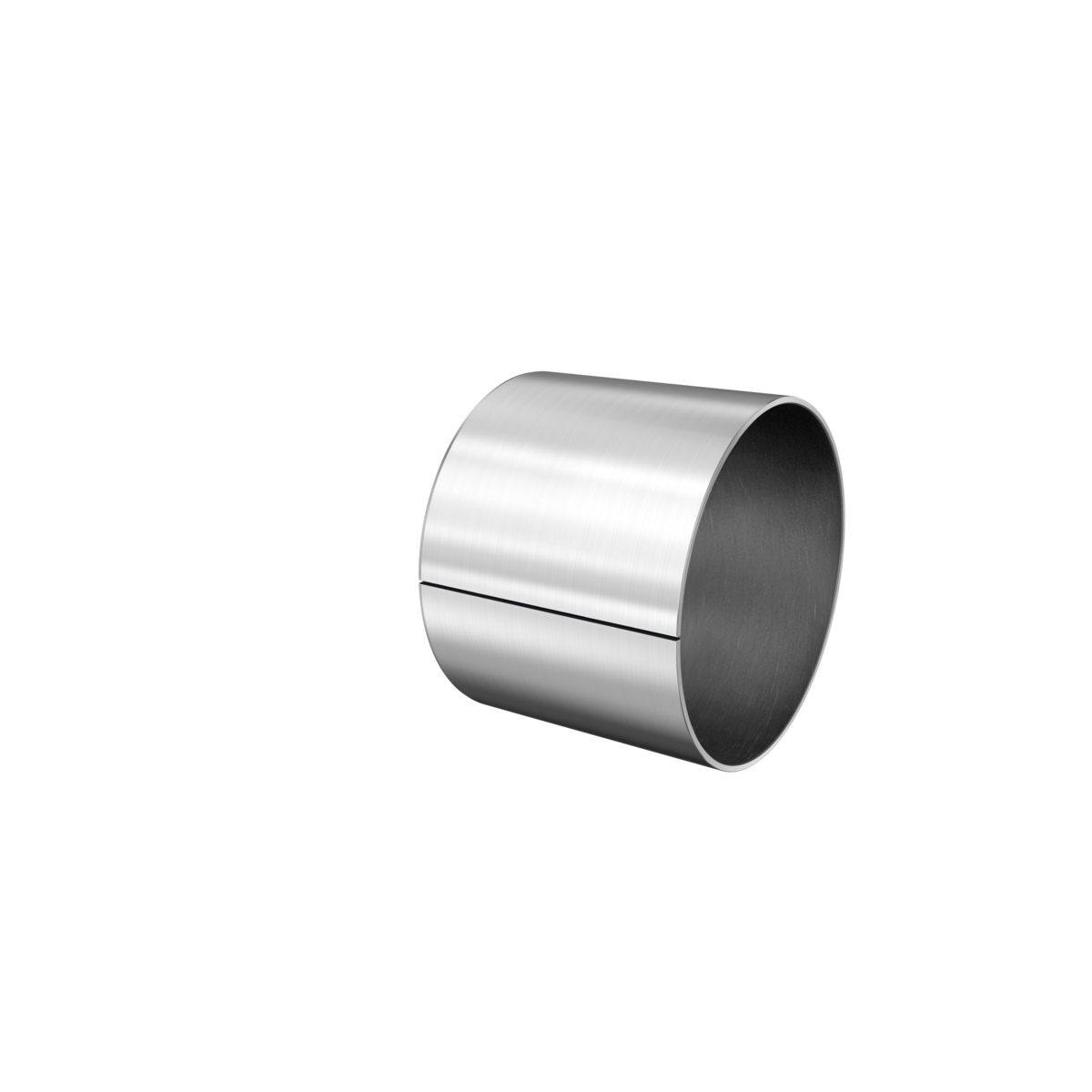

EGB95100-E40-Y - Bucșă

Bucșă de alunecare compozit metal/polimer, fără întreținere, ISO 3547, cu suport din oțel

B100 mmLățime

C r1.330.000 NSarcină dinamică de bază, radială

C 0r2.380.000 NSarcină statică de bază, radială

Sarcină radială

Lubrifiere pe durată de viață / fără întreținere

Neetanșat

Gabarit de montaj redus

Întreținere	Întreținere free
Tip etanșare	Fără	Neetanșat
Material sliding Layer	E40	Întreținere-free strat de alunecare E40
Material back	Steel

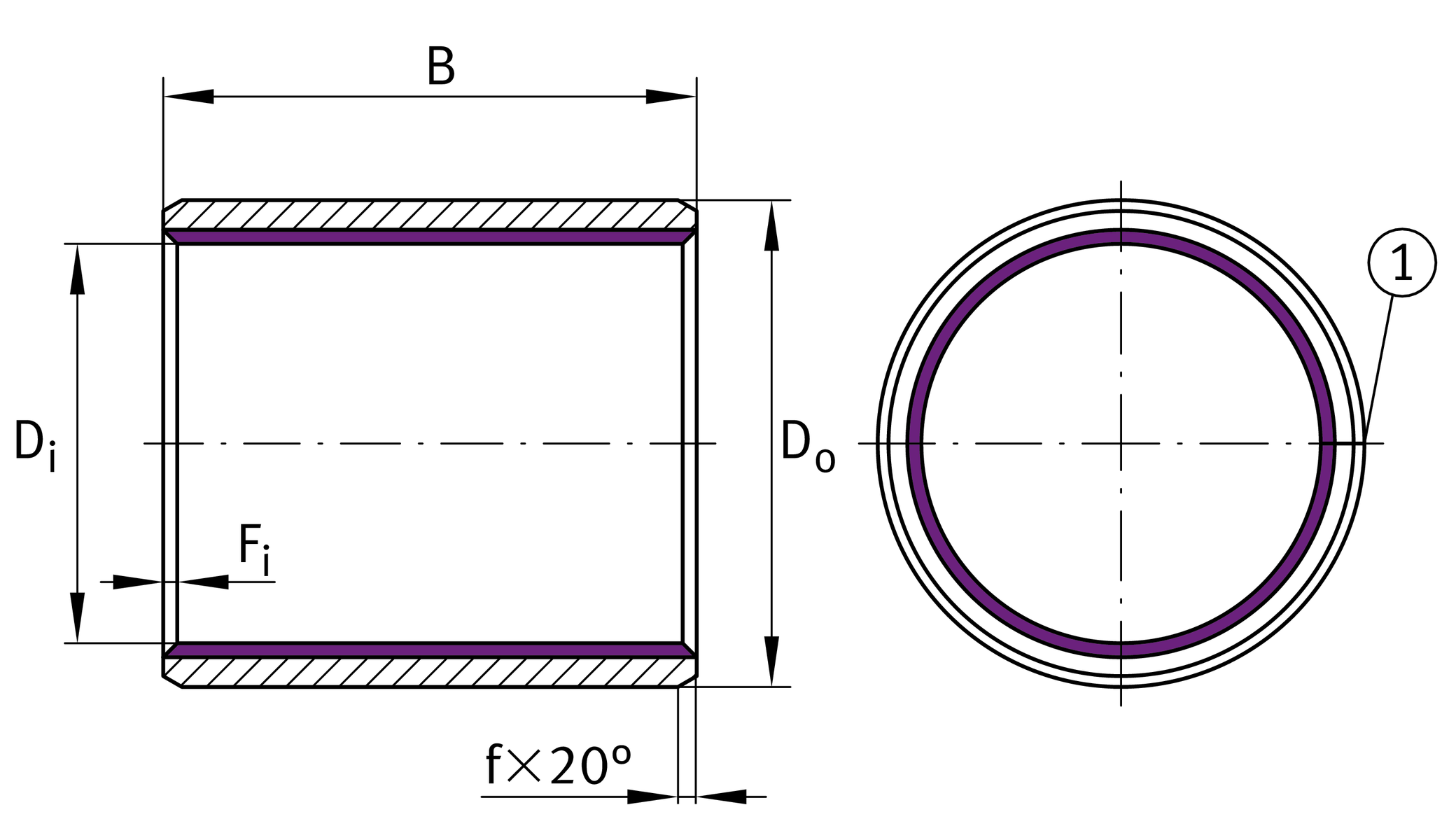

D i	Diametru interior	95 mm
D o	Diametru exterior	100 mm
B	Lățime	100 mm
C r	Sarcină dinamică de bază, radială	1.330.000 N
C 0r	Sarcină statică de bază, radială	2.380.000 N
≈m	Masă	571,146 g

f	Unghi teșitură la diametrul exterior	20 °
f	Teșitură exterioară	1,8 mm
F i min	Teșire muchie interioară, min.	0,2 mm
F i max	Teșire muchie interioară, max.	1 mm
D i OT	Diametru interior, toleranță superioară	0,138 mm
D o OT	Diametru exterior, toleranță superioară	0,12 mm
D i UT	Diametru interior, toleranță inferioară	0,038 mm
D o UT	Diametru exterior, toleranță inferioară	0,07 mm
s 3	Grosime perete	2,5 mm
s 3 OT	Grosime perete, toleranță superioară	-0,01 mm
s 3 UT	Grosime perete, toleranță inferioară	-0,06 mm
B UT	Lățime, toleranță inferioară	-0,25 mm
B OT	Lățime, toleranță superioară	0,25 mm
f OT	Teșitură exterioară, toleranță superioară	0,6 mm
f UT	Teșitură exterioară, toleranță inferioară	-0,6 mm
F i	Teșire muchie interioară	0,2 mm

T min	Temperatură minimă de funcționare	-200 °C
T max	Temperatură maximă de funcționare	280 °C
