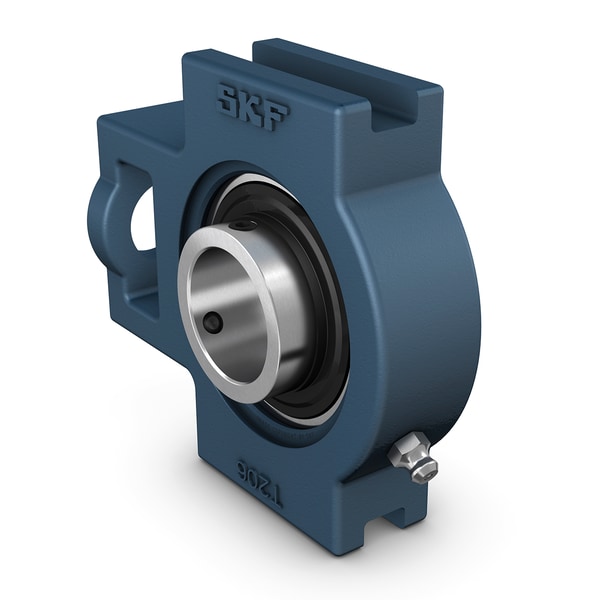

Fotografia produsului are caracter informativ
TU40-TF+SKF
Date tehnice produs
TU 40 TF - Unitate de fontă cu rulment cu bilă integrat, blocare cu șurub de fixare și inel interior extins, ISO
Unitate de fontă cu rulment cu bilă integrat, blocare cu șurub de fixare și inel interior extins, ISO Unități de rulmenți cu bilă de preluare, constând dintr-un rulment integrat bazat pe un rulment cu bilă cu canelură adâncă etanșat montat într-o carcasă din fontă gri. De obicei montată în cadre de preluare, unitatea are un inel interior extins pe ambele părți și este blocată prin strângerea unui șurub de fixare pe inelul interior, ceea ce facilitează montajul.
Diametru ax40 mmDiametru ax
Lățimea totală a carcasei49 mmLățimea totală a carcasei
Lățimea rulmentului, total49.2 mmLățimea rulmentului, total
Capacitate de încărcare dinamică de bază30.7 kNCapacitate de încărcare dinamică de bază
Capacitate de încărcare statică de bază19 kNCapacitate de încărcare statică de bază
Viteză limită4800 r/minViteză limită
Prezentare produs
| Cod produs | TU 40 TF |
|---|---|
| Tip produs | Unitate de fontă cu rulment cu bilă integrat, blocare cu șurub de fixare și inel interior extins, ISO |
| Marcă | SKF |
Dimensiuni
| Diametru ax | Diametru ax | 40 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 49 mm |
| Lățimea rulmentului, total | Lățimea rulmentului, total | 49.2 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 30.7 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 19 kN |
| Viteză limită | Viteză limită | 4800 r/min |
| Nută | Nută | Viteză limită cu toleranța axului h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Preluare |
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | Șuruburi de fixare |
| Tip orificiu | Tip orificiu | Cilindric |
| Inel de etanșare din cauciuc | Inel de etanșare din cauciuc | Fără |
| Material, carcasă | Material, carcasă | Fontă |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, rulment | Etanșare, rulment | Etanșare și flinger pe ambele părți |
| Tip etanșare | Tip etanșare | Contact, standard |
| Etanșare, unitate | Etanșare, unitate | Capac opțional |
| Lubrifiant | Lubrifiant | Grăsime |
| Orificiu de relubrifiere | Orificiu de relubrifiere | Cu |
| Fiting de grăsime | Fiting de grăsime | Cu |
Logistică
| Greutate netă a produsului | Greutate netă a produsului | 2.31 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| d | Diametru orificiu | 40 mm |
| d1 | Diametru umăr inel interior | ≈ 51.8 mm |
| A | Lățimea totală | 49 mm |
| A1 | Lățimea canelurii de pilotare | 17.5 mm |
| A2 | Lățimea flanșei în care sunt prevăzute caneluri de pilotare | 33 mm |
| A5 | Proeminența capacului | 24 mm |
| B | Lățimea inelului interior | 49.2 mm |
| B4 | Distanța de la fața laterală a dispozitivului de blocare la centrul filetei | 8 mm |
| H | Înălțimea totală | 115 mm |
| H1 | Distanța între fundurile canelurilor de pilotare | 101 mm |
| H2 | Înălțimea capătului de atașare | 83 mm |
| L | lungimea totală | 145 mm |
| L1 | Distanța de la fața capătului de atașare la linia centrală a diametrului locului sferic | 88 mm |
| L2 | Lungimea capătului de atașare | 15 mm |
| L3 | Lungimea canelurii de pilotare | 83 mm |
| N | Diametru orificiu șurub de atașare | 29 mm |
| N1 | Lungimea fantei de atașare | 19 mm |
| N2 | Înălțimea fantei de atașare | 50 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul căii de rulare | 30.2 mm |
| RG | Fileta carcasei pentru fitingul de grăsime | 1/4-28 UNF |
| R1 | Poziția axială a filetei carcasei | 4 mm |
| Rα | Poziția unghiulară a filetei carcasei | 30 ° ° |
| DN | Diametru sferă cap de fiting de grăsime | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru fitingul de grăsime | 7 mm |
| GN | Fileta fitingului de grăsime | 1/4-28 SAE-LT |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 30.7 kN |
| C0 | Capacitate de încărcare statică de bază | 19 kN |
| Pu | limită de încărcare din oboseală | 0.8 kN |
| Viteză limită | Viteză limită | 4800 r/min |
Informații de montaj
| G2 | Șurub de fixare | M8x1 |
| Dimensiunea cheii hexagonale pentru șurubul de fixare | Dimensiunea cheii hexagonale pentru șurubul de fixare | 4 mm |
| Cuplul de strângere recomandat pentru șurubul de fixare | Cuplul de strângere recomandat pentru șurubul de fixare | 6.5 N·m N·m |
