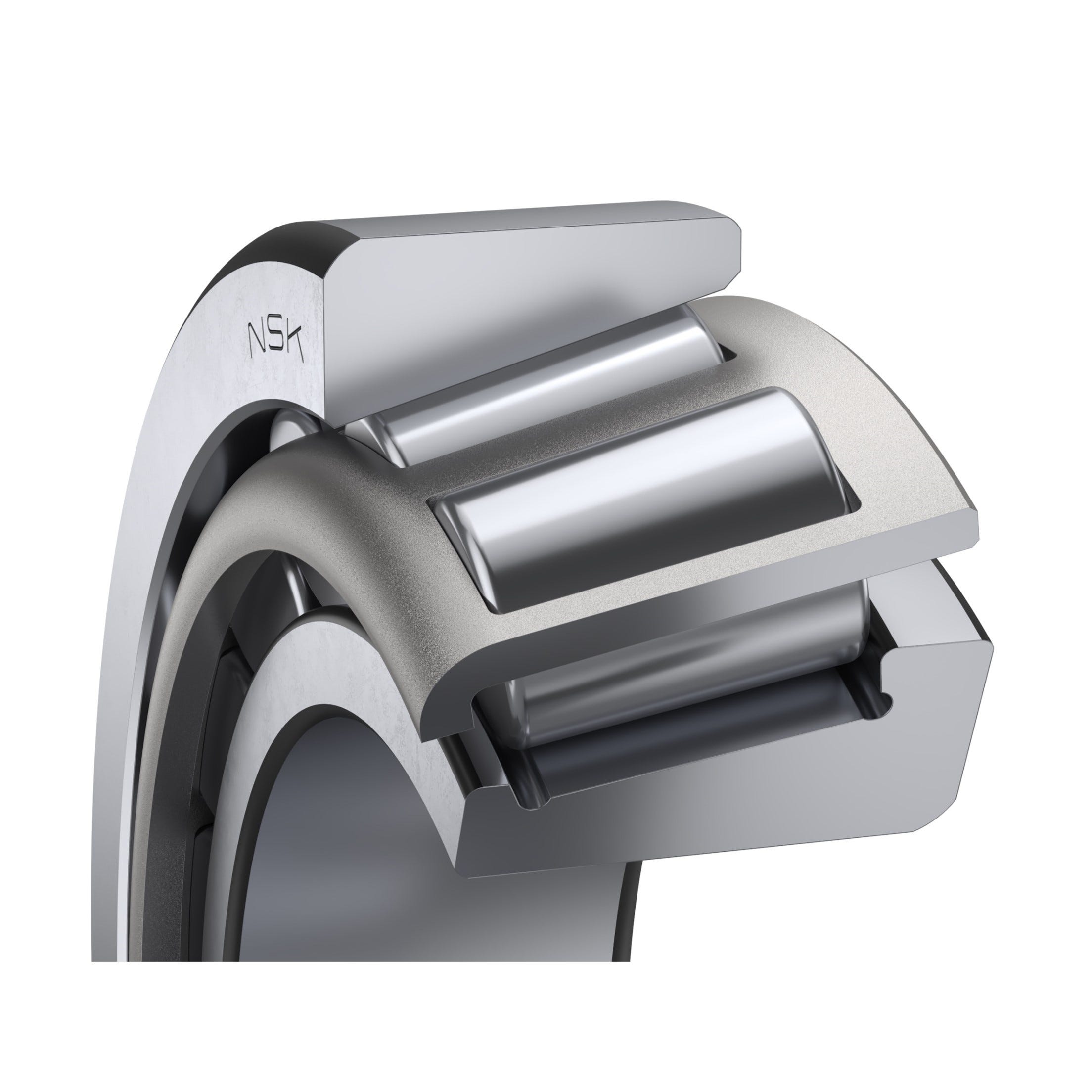

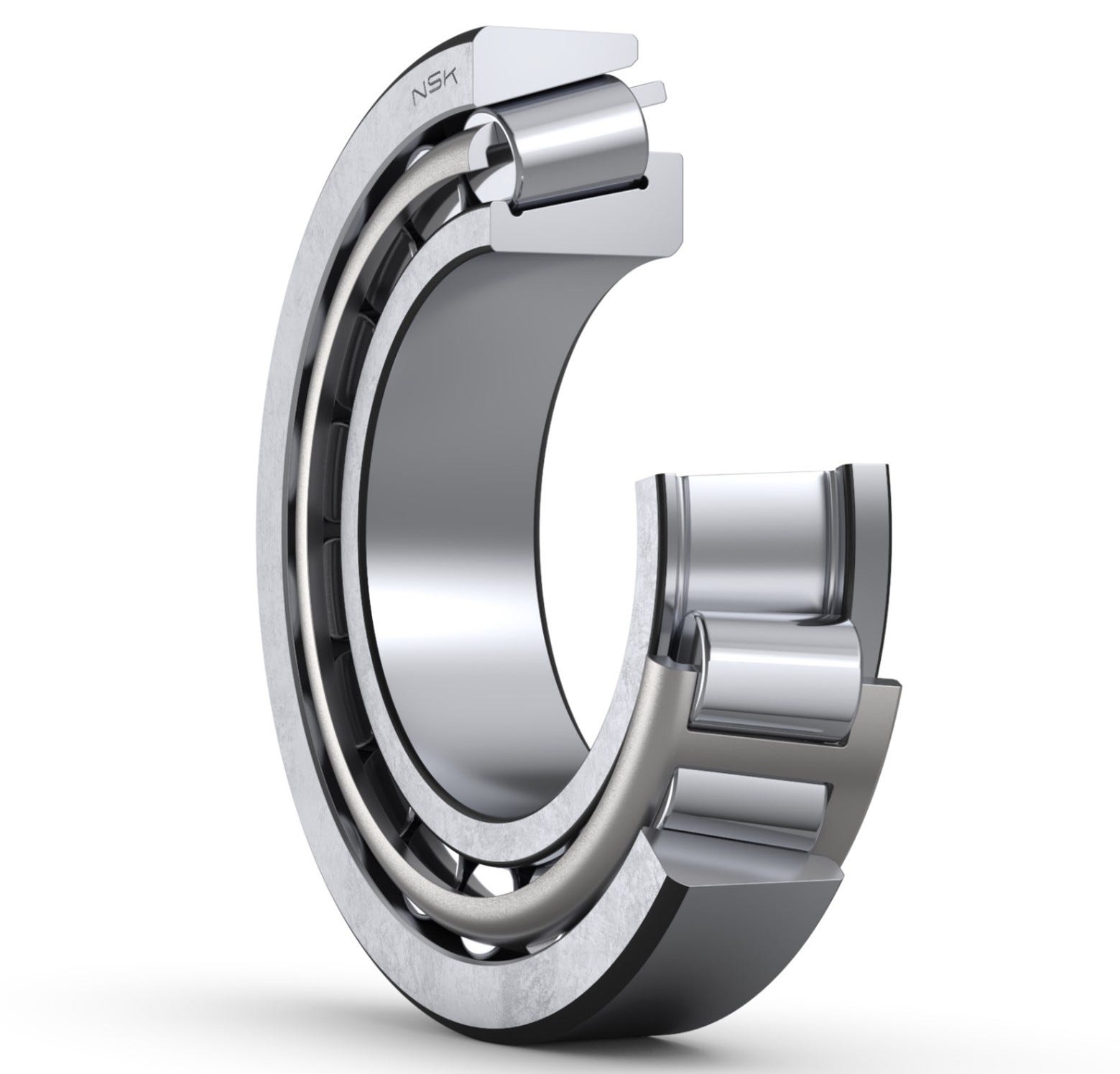

Fotografia produsului are caracter informativ

HR32010-XJ+NSK

Date tehnice NSK

HR32010XJ - NSK rulment

HR32010XJ NSK rulment

d50 mmDiametru interior

D80 mmDiametru exterior

B20 mmLățime inel interior

C r75500 NSarcină dinamică de bază

C 0r87000 NSarcină statică de bază

unsoare4300 min^-1lubrifiere cu unsoare

Ulei (baie de ulei)6000 min^-1lubrifiere cu baie de ulei

(aprox.)0.38 kg(aprox.)

HR32010XJ

ISO

ISO355 serie dimensională aprox.

3CC

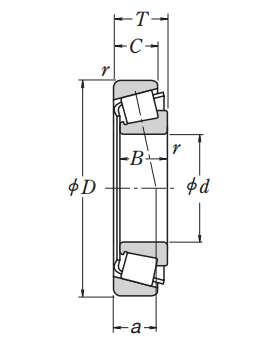

d	Diametru interior	50 mm
D	Diametru exterior	80 mm
T	Lățime totală	20 mm
B	Lățime inel interior	20 mm
C	Lățime inel exterior	15.5 mm
Cup r (min.)	Dimensiune fază inel exterior (Cup)	1 mm
Cone r (min.)	Dimensiune fază inel interior (Cone)	1 mm

C r	Sarcină dinamică de bază	75500 N
C 0r	Sarcină statică de bază	87000 N

Mecanic (Lubrifiere cu jet)	Lubrifiere cu jet proiectată și controlată corespunzător	8000 min^-1
unsoare	lubrifiere cu unsoare	4300 min^-1
Ulei (baie de ulei)	lubrifiere cu baie de ulei	6000 min^-1

Centru de sarcină eficient

17.9 mm

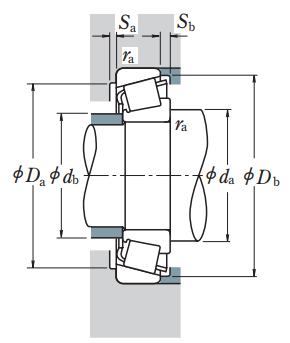

da (min.)	Diametru abutment ax	59 mm
Db (min.)	Diametru reazem carcasă	77 mm
Da (min.)	Diametru reazem carcasă	71 mm
Da (max.)	Diametru reazem carcasă	74 mm
Sa	Lățimea minimă a spațiului necesar în carcasă pe fața laterală mare	4 mm
Sb	Lățimea minimă a spațiului necesar în carcasă pe fața laterală mică	4.5 mm
db (max.)	Diametru abutment ax	56 mm
ra (max.)	Raza fillet ax sau carcasă a inelului interior	1 mm
ra (max.)	Raza fillet ax sau carcasă a inelului exterior	1 mm

(aprox.)

0.38 kg
