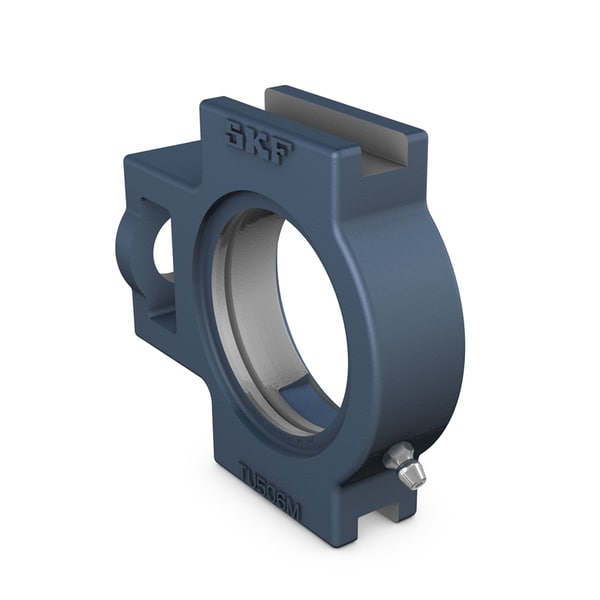

Fotografia produsului are caracter informativ
TU510-M+SKF
Date tehnice produs
TU 510 M - Carcasă din fontă pentru rulment de inserție, ISO
Carcasă din fontă pentru rulment de inserție, ISO Carcasele din fontă sunt carcase netăiate, fabricate din fontă gri, concepute pentru a oferi un grad ridicat de rigiditate și a suporta sarcini grele care acționează în direcții diferite. Aceste tipuri de sarcini sunt întâlnite de obicei în transportoare, paturi cu role și măcinătoare.
Diametru de montare sferică90 mmDiametru de montare sferică
Lățimea totală a carcasei49 mmLățimea totală a carcasei
Tip carcasăTake-upTip carcasă
Material, carcasăFontăMaterial, carcasă
AcoperireFărăAcoperire
Orificiu de relubrifiereCuOrificiu de relubrifiere
Prezentare produs
| Cod produs | TU 510 M |
|---|---|
| Tip produs | Carcasă din fontă pentru rulment de inserție, ISO |
| Marca | SKF |
Dimensiuni
| Diametru de montare sferică | Diametru de montare sferică | 90 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 49 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Take-up |
| Material, carcasă | Material, carcasă | Fontă |
| Acoperire | Acoperire | Fără |
| Orificiu de relubrifiere | Orificiu de relubrifiere | Cu |
| Fiting de ungere | Fiting de ungere | Cu |
Logistică
| Greutate netă a produsului | Greutate netă a produsului | 1.77 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| Da | Diametru de montare sferică | 90 mm |
| A | Lățimea totală | 49 mm |
| A1 | Lățimea fantei de montare | 17.5 mm |
| A2 | Lățimea flanșei în care este prevăzută fanta de montare | 36 mm |
| A5 | Proeminența capacului de capăt | 30 mm |
| H | Înălțimea totală | 117 mm |
| H1 | Distanța între fundurile fantei de montare | 101 mm |
| H2 | Înălțimea capătului de atașare | 83 mm |
| L | lungimea totală | 149 mm |
| L1 | Distanța de la fața capătului de atașare la linia de centru a diametrului de montare sferică | 90 mm |
| L2 | Lungimea capătului de atașare | 16 mm |
| L3 | Lungimea fantei de montare | 86 mm |
| N | Diametru orificiului pentru șurubul de atașare | 29 mm |
| N1 | Lungimea fantei de atașare | 19 mm |
| N2 | Înălțimea fantei de atașare | 49 mm |
| RG | Filetul carcasei pentru fitingul de ungere | 1/4-28 UNF |
| R1 | Poziția axială a filetului carcasei | 4 mm |
| Rα | Poziția unghiulară a filetului carcasei | 30 ° ° |
| DN | Diametru sferă cap de fiting de ungere | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru fitingul de ungere | 7 mm |
| GN | Filetul fitingului de ungere | 1/4-28 SAE-LT |
Produse asociate
| Capac de capăt | Capac de capăt | ECY 210 |
