KFB40-B-PP-AS+INA
Date tehnice INA/Schaeffler

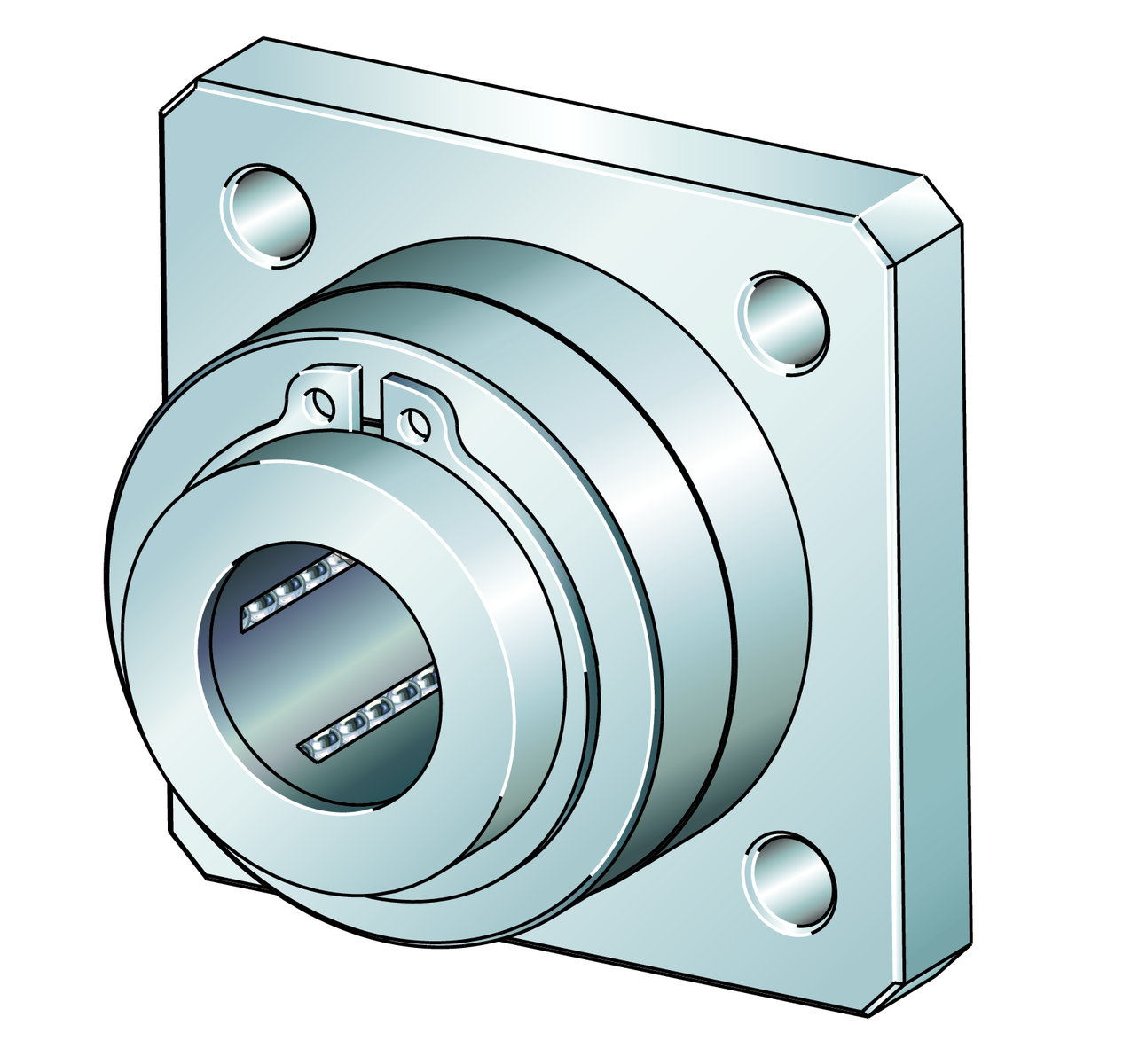

KFB40-B-PP-AS - Linear Ball Bearing and Carcasă Unit
Linear ball bearing and housing unit; cu flanșă, etanșat, uns, cu posibilitate de relubrifiere; execuție anticorozivă posibilă
B100 mmLățime
Prezentare produs
| Cod produs | KFB40-B-PP-AS |
|---|---|
| Tip produs | Linear Ball Bearing and Carcasă Unit |
| Marcă | INA |
| Număr material Schaeffler | 0700611140000 |
| Tip de bază | KFB40 |
| Masa | 1.29 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Size code | 40 | |
| Seal | PP | |
| Relubrifiere facility | AS |
Technical data
| Ball rows | 6 | |
| ≈m | Masă | 1,29 kg |

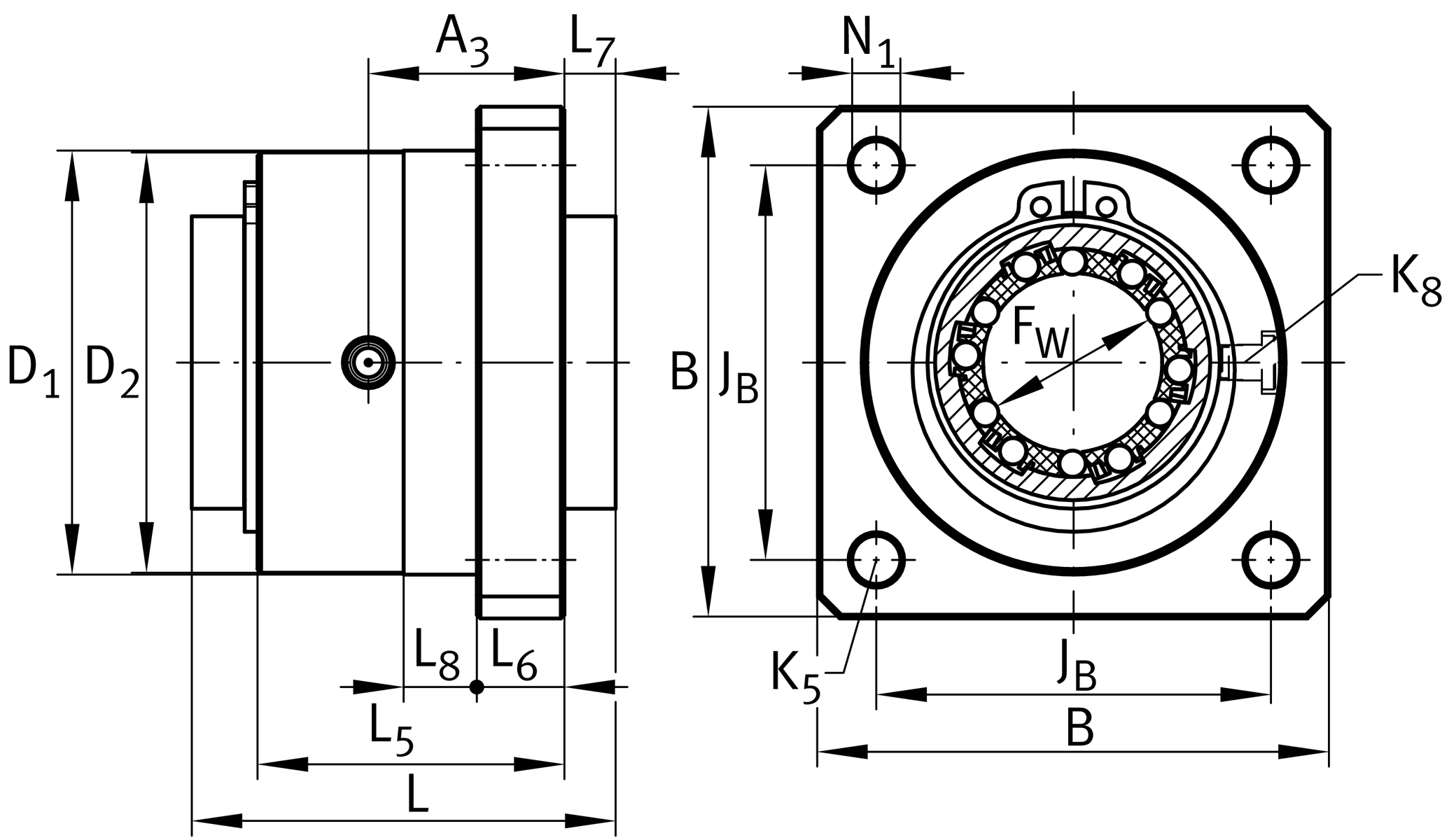

Dimensiuni principale și date de performanță
| F W | Diameter of ball complement | 40 mm |
| Tol F W | Toleranță superioară | 0,013 mm |
| Tol F W | Toleranță inferioară | 0,002 mm |
| L | Length | 80 mm |
| B | Lățime | 100 mm |
| C | Capacitate dinamică C | 6.000 N |
| C 0 | Capacitate statică C0 | 4.400 N |
Dimensiuni de montaj
| L 5 | 59 mm | |
| L 6 | Grosime | 16 mm |
| L 7 | 9,2 mm | |
| A 3 | 30,3 mm | |
| N 1 | Diametru | 11 mm |
| K 5 | M10 | |
| D 1 | Diametru | 89,5 mm |
| Tol D 1 | Toleranță superioară | 0,2 mm |
| D 2 | Diametru | 90 mm |
| Tol D 2 | Toleranță superioară | g7 |
| J B | 78 mm | |
| L 8 | 10 mm | |
| K 8 | Niplu de ungere | NIPA1 |
Documente
- Fișă tehnică produs KFB40-B-PP-ASPDF produs
- Linear bearingsCatalog
